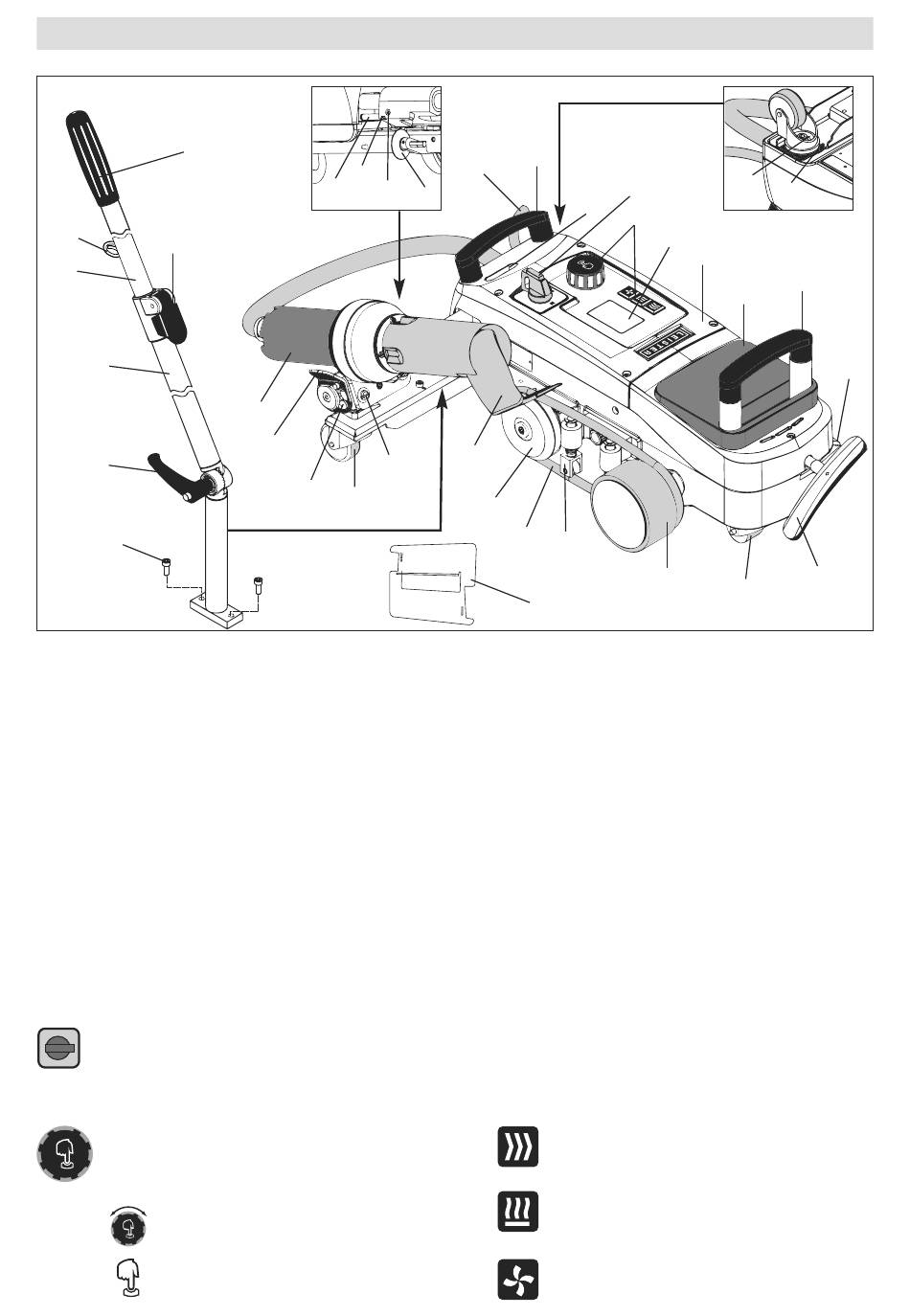

Beschrijving van het apparaat

Geleidingsstaaf
33
22
21
20
19
24
18
1 Netsnoer
2 Huis
3 Hoofdschakelaar
4 Bedieningselementen
5 Display
6 Rolsensor
7 Schroefdraadpen voor in-
stelling rolsensor
8 Heteluchtventilator
9 Lasmondstuk
10 Arrêteerpal voor
heteluchtventilator
Hoofdschakelaar (3)
Voor het in- / uitschakelen van de hetelucht-lasautomaat VARIANT T1
Bedieningselementen (4)
e-Drive
De e-Drive dient als navigator.
Deze heeft twee functies:
Naar links of rechts draaien, om diverse
menu's of waarden in te stellen
Indrukken, om te bevestigen of te
activeren
30
6
15
7
8
28
29
10
14
11 Aandrukrol
12 Omkeerrol
13 Neerdrukker
14 Stuurrol
15 Geleidingsrol
16 Ballastgewicht
17 Draaggreep
18 Cilinderkopbout
19 Onderste deel geleidingsstaaf
20 Bovenste deel geleidingsstaaf
21 Klemhefboom
bovenste deel geleidingsstaaf
22 Houder voor netsnoer
17
1
3
25
4
9
12
23
13
34
23 Ronde riem
24 Greepschroef
onderste deel geleidingsstaaf
25 Instelschroeven zwenkas
26 Transportrol
27 Greep voor hefmechanisme
28 Sluitgreep
29 Hoekinstelling apparaathouder
30 Arrêteerschroef voor laspositie
31 Arrêteerschroef voor fijne
spoorinstelling
32 Hefboom voor fijne spoorinstelling
33 Greep geleidingsstaaf
34 Mondstukkaliber
Aandrijving
Instellen van de aandrijfsnelheid
Verwarming
Instellen van de lastemperatuur
Ventilator
Instellen van de luchtstroom
31
32
5
2
17
16
27
11
26
22
