Ouverture De La Selle; Abertura Sillín - APRILIA RSV4 FACTORY Guide D'utilisation Et D'entretien

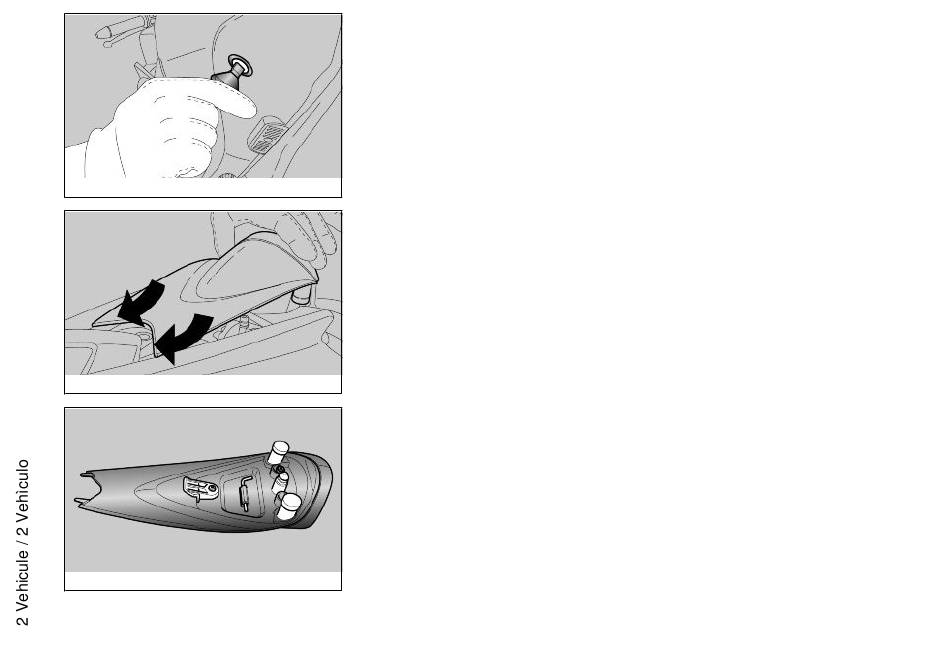

Ouverture de la selle (02_41,

02_42, 02_43, 02_44, 02_45)
RETRAIT DE LA BAVETTE ARRIÈRE /
SELLE DU PASSAGER
•
Tourner la clé dans le sens des
aiguilles d'une montre.
02_41
•
Relever et extraire la bavette ar-
rière / selle du passager
02_42
DÉPOSE DE LA SELLE DU CONDUC-
TEUR
•
A l'aide de la clé à six pans, lo-
gée sous la bavette arrière / sel-
le du passager, dévisser et en-
lever les deux vis de fixation de
la selle et l'extraire du véhicule.
02_43
56
Abertura sillín (02_41, 02_42,
02_43, 02_44, 02_45)
EXTRACCIÓN COLÍN / ASIENTO PA-
SAJERO
•
Girar la llave en sentido horario.
•
Levantar y extraer el colín /
asiento pasajero.
EXTRACCIÓN DEL ASIENTO DEL
CONDUCTOR
•
Utilizando la llave hexagonal lo-
calizada debajo del colín /
asiento del pasajero, desenros-
car y quitar los dos tornillos de
fijación del asiento y extraerlo
del vehículo.
