Appuis latéraux
Accoudoirs
Pour le montage des accoudoirs, le couple de serrage standard est de 7 Nm.

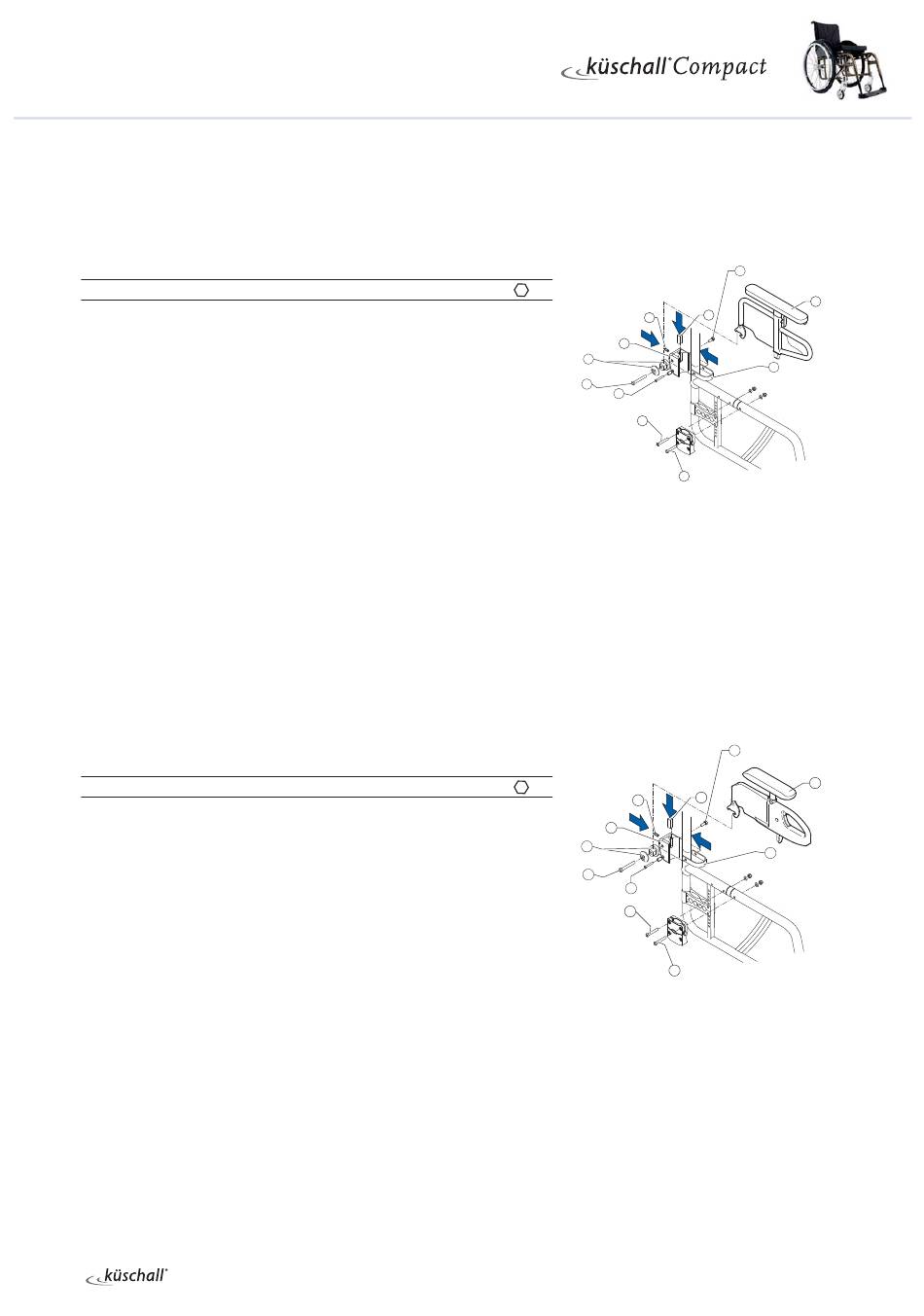

Montage de l'accoudoir escamotable vers l'arrière dans le
coloris du châssis
zz{
Difficulté :
Monter l'élément de fixation latéral avec le vissage 1a .
Percer un trou de 6 mm pour le vissage 1b à travers le châssis avant (le
tube de liaison est percé) et monter le vissage 1b.
Visser le manchon et la vis d sur l'élément de fixation arrière e.
Monter sans serrer l'élément de fixation arrière e et l'étrier i avec
les vis j et les manchons k (châssis arrière normal : 1,7 cm sous le
bord supérieur du renfort de châssis, sur le châssis arrière raccourci,
directement à fleur sur le bord supérieur du renfort de châssis).
Accrocher l'accoudoir f, positionner exactement l'élément de fixation
arrière e.
Installer la clavette g et la vis sans tête h.
L
Les manchons k diffèrent pour l'accoudoir escamotable vers l'arrière
dans le coloris du châssis et pour l'accoudoir escamotable vers
l'arrière avec mécanisme d'enclenchement.
L
Pour augmenter la distance entre la roue et cet accoudoir une autre
douille pour platine porte-axe, montée de l'interieur du fauteuil, est
nécessaire.
Montage de l'accoudoir escamotable vers l'arrière avec méca-
nisme d'enclenchement
zz{
Difficulté :
Monter l'élément de fixation latéral avec le vissage 1a .
Percer un trou de 6 mm pour le vissage 1b à travers le châssis avant (le
tube de liaison est percé) et monter le vissage 1b.
Visser le manchon et la vis d sur l'élément de fixation arrière e.
Monter sans serrer l'élément de fixation arrière e et l'étrier i avec
les vis j et les manchons k (châssis arrière normal : 1,7 cm sous le
bord supérieur du renfort de châssis, sur le châssis arrière raccourci,
directement à fleur sur le bord supérieur du renfort de châssis).
Accrocher l'accoudoir f, positionner exactement l'élément de fixation
arrière e.
Installer la clavette g et la vis sans tête h.
L
Les manchons k diffèrent pour l'accoudoir escamotable vers l'arrière
dans le coloris du châssis et pour l'accoudoir escamotable vers
l'arrière avec mécanisme d'enclenchement.
L
Pour augmenter la distance entre la roue et cet accoudoir une autre
douille pour platine porte-axe, montée de l'interieur du fauteuil, est
nécessaire.
¥ 3, 4, 5
Outillage :
10
8
¥ 3, 4, 5
Outillage :
10
9
23
8
5
6
3
9
2
1a
1b
8
5
6
3
8
2
1a
1b
