Connessione di ingressi digitali: setpoint di potenza

7. Connessione di ingressi digitali: setpoint di potenza

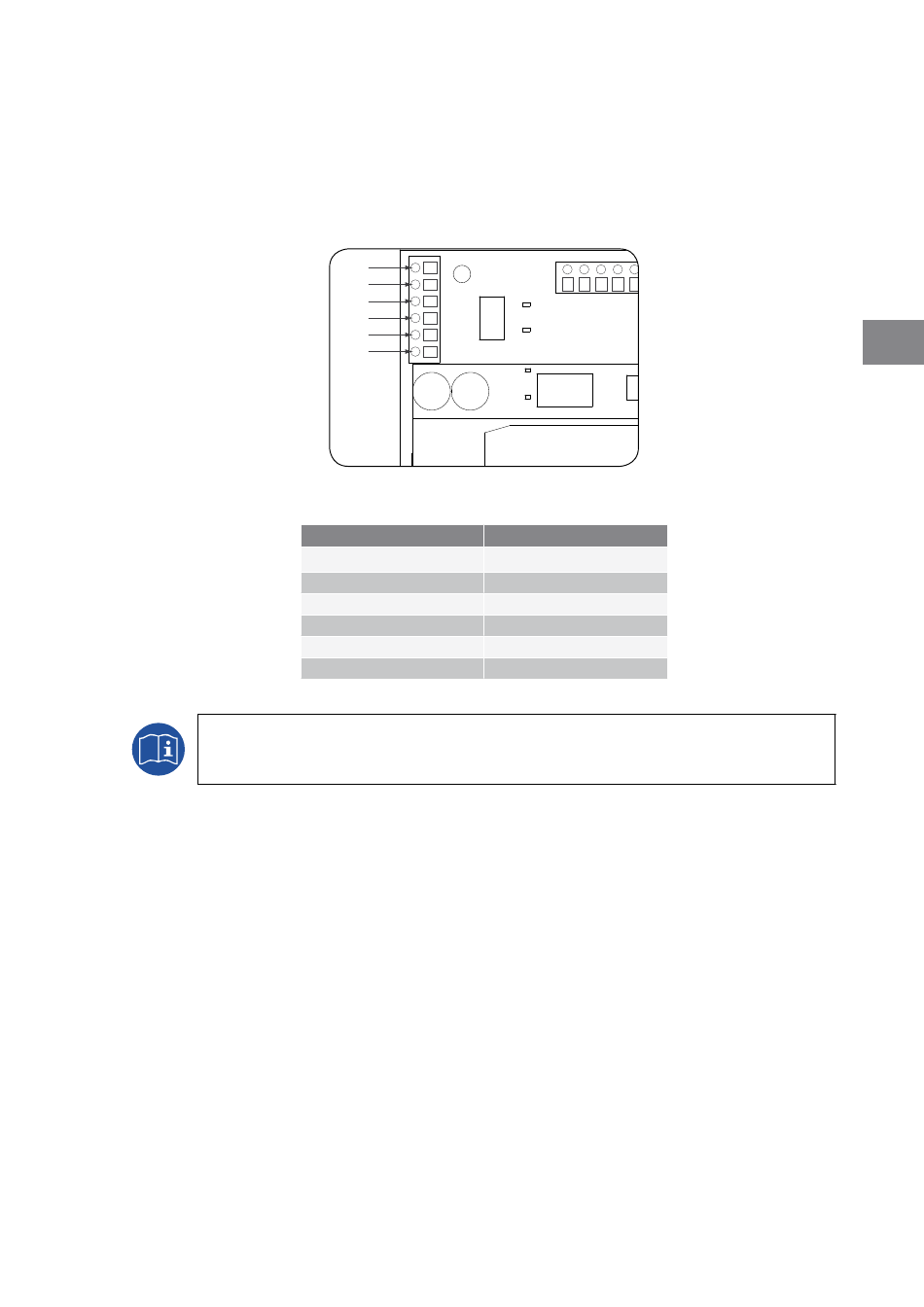

Nella piastra base di INGECON SUN ComBox sono abilitati 4 ingressi digitali che consentono di effettuare un
controllo della potenza fornita dagli inverter.
La configurazione di questi ingressi è monitorata ogni 30 secondi e, nel caso in cui sia cambiata, INGECON SUN
ComBox invia tramite broadcast un comando di limitazione di potenza agli inverter.
Questi ingressi accettano ingressi in tensione nell'intervallo 0 ~ 15 V, e il valore di setpoint corrispondente è
determinato dalla tabella seguente:
La configurazione della funzione del setpoint di potenza avviene nel software INGECON SUN Manager.
Consultare la sezione "11.2. Configurazione e monitoraggio" del presente manuale per la
configurazione degli ingressi digitali.
AAX2015IQM01_ - Manuale d'installazione e uso
+15
GND
D4
D3
D2
J12
D1
Ingresso
Tutti a 0
Due o più di 1
D1
D2
D3
D4
Setpoint
100%
100%
0%
30%
60%
100%
