Raccordement d'entrées numériques : consigne de puissance
7. Raccordement d'entrées numériques : consigne de
puissance

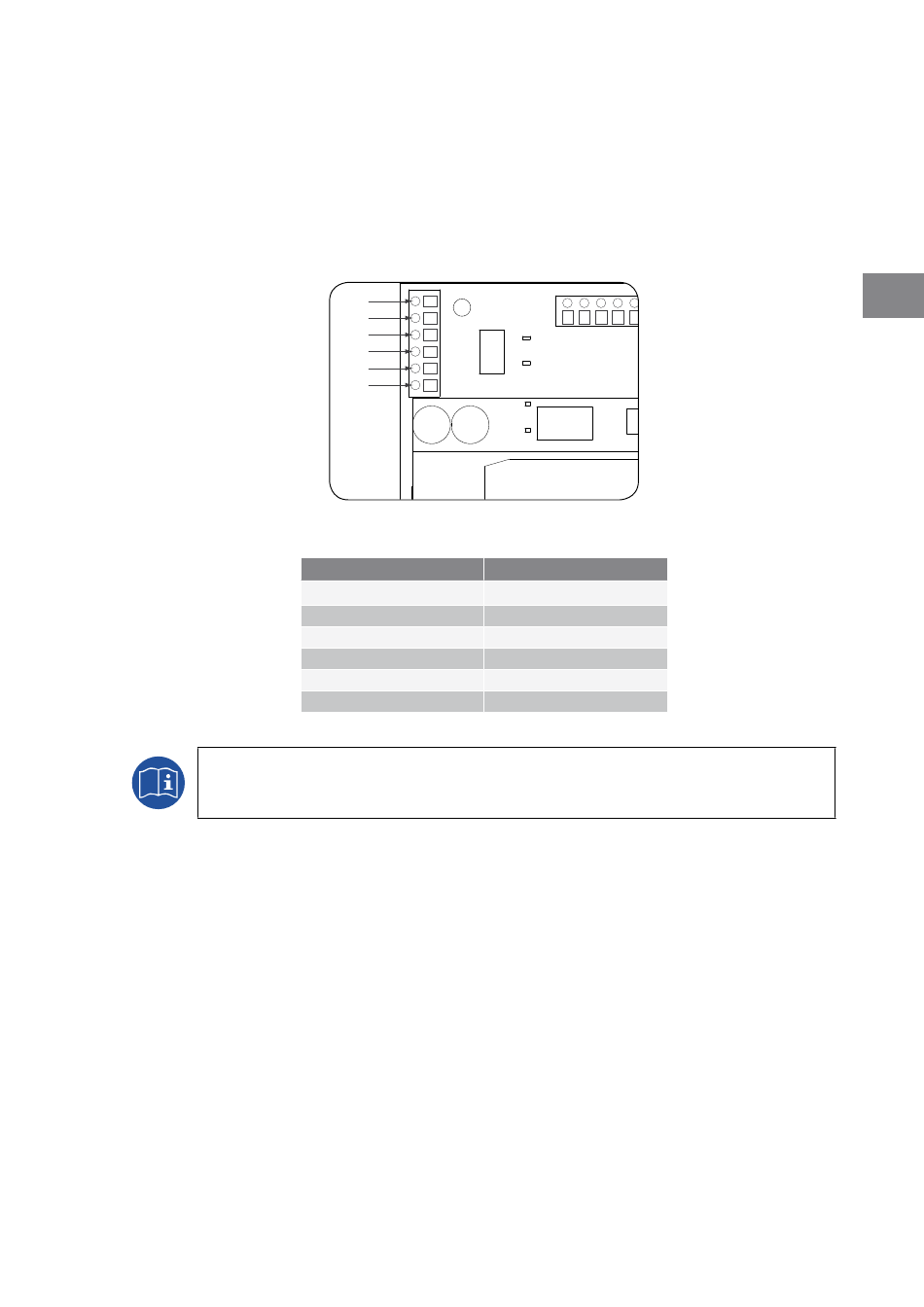

Sur la plaque de base de l'INGECON SUN ComBox se trouvent 4 entrées numériques qui permettent d'effectuer un
contrôle de la puissance fournie par les onduleurs.
La configuration de ces entrées est monitorée toutes les 30 secondes, et lorsqu'elle a changé, l'INGECON SUN
ComBox envoie via broadcast une trame de limitation de la puissance aux onduleurs.
Ces entrées acceptent des entrées sous tension dans la plage 0 ~ 15 V, et la valeur de consigne correspondante est
déterminée par le tableau suivant :
La configuration de la fonction de consigne de puissance est réalisée dans le logiciel INGECON SUN Manager.
Consultez la section « 11.2. Configuration et monitorage » de ce manuel pour la configuration des
entrées numériques.
AAX2015IQM01_ - Manuel d'installation et usage
+15
GND
D4
D3
D2
J12
D1
Entrée
Toutes à 0
Deux ou plus à 1
D1
D2
D3
D4
Consigne
100%
100%
0%
30%
60%
100%
