Connexion locale avec INGECON SUN ComBox

9. Connexion locale avec INGECON SUN ComBox

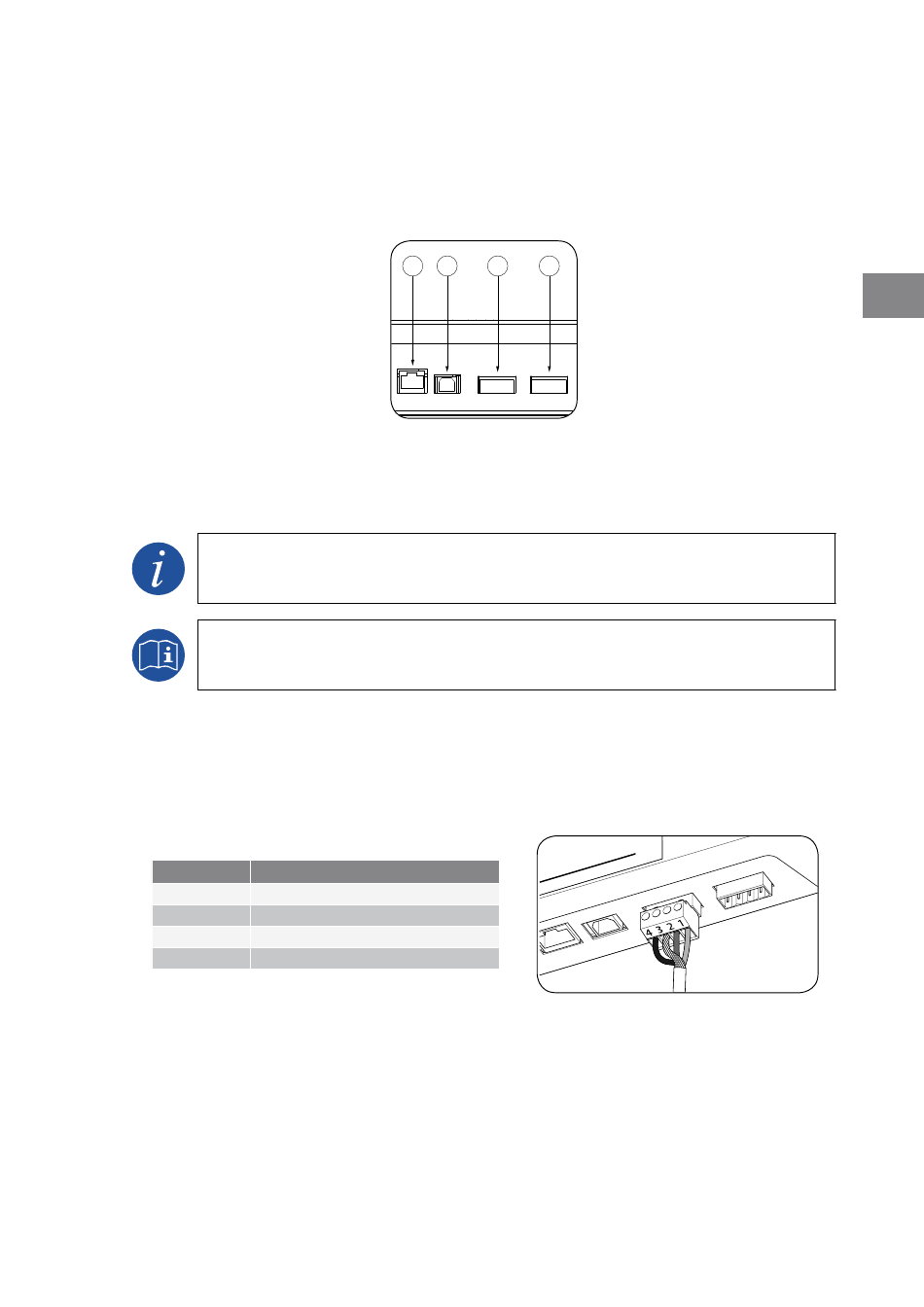

La figure suivante indique la disposition des connecteurs nécessaires pour effectuer les connexions suivantes :
• Connexion à un maître local (connecteurs 1, 2, et 3).
• Connexion avec les équipements INGECON via RS-485 (connecteur 4).
5 7 6
1. Ethernet
2. USB
Lorsque l'INGECON SUN ComBox marche comme passerelle de communication, les points d'entrée 1, 2, et 3 sont
directement connectés à l'unique point de sortie existant.
Si le dispositif exige l'envoi de l'ordre de consigne de puissance (ou une autre information),
afin éviter les collisions à la sortie du RS-485, les points d'entrée 1, 2, et 3 se déconnectent
momentanément pendant la transmission.
Pour les modifications de la consigne de puissance, consultez le chapitre « 7. Raccordement
d'entrées numériques : consigne de puissance ».
9.1. Connexion à un maître local
L'INGECON SUN ComBox permet la communication à un maître local via RS-485, USB et Ethernet.
RS-485
Effectuez la connexion via RS-485 comme indiqué dans la figure, en utilisant le connecteur 3 de l'INGECON SUN
ComBox.
Broche
1
2
3
4
* Borne facilitant la connexion.
AAX2015IQM01_ - Manuel d'installation et usage
8 1 2 3
9 10 11 12
Signal
RS-485 B(+)
RS-485 A(-)
Écran de protection*
GND
4
3. RS-485 (entrée)
4. 14 RS-485 (sortie) 13
