5)TASTATORE "UOMO MORTO"(RIF.2/FIG.3):è un interruttore di sicurezza situato sul timone di guida e protegge il conduttore contro le collisioni in marcia indietro; 6)PROTE-
ZIONE MANI (RIF.16); 7) VALVOLA PARACADUTE (RIF.12)

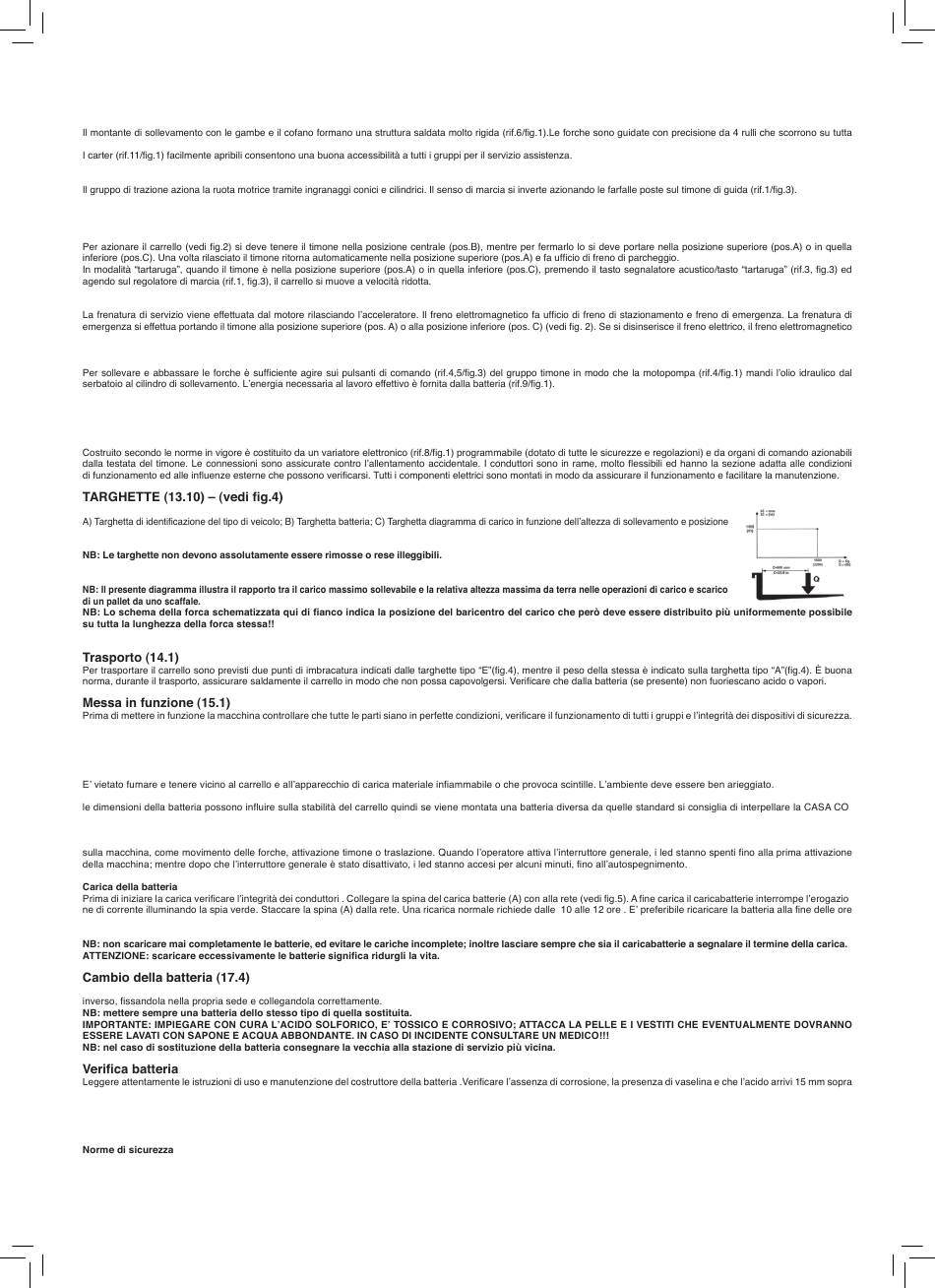

Struttura (7.9)
l'altezza del montante. La ruota di trazione, una ruota pivottante e due rulli assicurano al carrello una grande stabilità su 4 punti di appoggio.
Trazione (8.4)
Timone (9.10+X60)
Il carrello può essere guidato da un conduttore a piedi. L'angolo di sterzata è di 175°.
Il timone agisce direttamente sulla ruota motrice quindi per cambiare direzione bisogna ruotarlo nel senso desiderato.
Freni (10.7)
agisce come freno di stazionamento.
Impianto idraulico (11.9)
Nell'impianto idraulico sono installate due valvole di sicurezza:
a) Valvola paracadute, evita che il carico cada improvvisamente in caso di rottura del sistema idraulico ed è integrata nel cilindro.
b) Valvola di massima pressione integrata nella motopompa, protegge il sistema meccanico e idraulico dai sovraccarichi.
Impianto elettrico (12.7)
Sulla macchina sono visibili le seguenti targhette:
del baricentro di carico delle forche; D) Targhette pericolo schiacciamento piedi; E) Targhette indicanti i punti di imbracatura; F) Targhette divieti d'uso;
G) Targhetta leggere libretto; H) Targhetta pulsante "tartaruga"; I) Targhetta pericolo cesoiamento.
IMPORTANTE: E' PROIBITO ECCEDERE LA PORTATA FISSATA SULLA TARGHETTA TIPO "C" ATTACCATA ALLA MACCHINA ALL'ATTO DI VENDITA E
QUI DI SEGUITO RIPORTATA.
TRASPORTO E MESSA IN FUNZIONE
Spostare il carrello con la corrente di batteria e mai con la corrente alternata raddrizzata per non danneggiare i componenti elettrici.
BATTERIA (16.6)
Istruzioni, misure di sicurezza e manutenzione
L'ispezione, la carica e il cambio della batteria deve essere fatto da personale autorizzato seguendo le istruzioni d'uso del costruttore della stessa.
Per una buona manutenzione i tappi degli elementi devono essere asciutti e puliti. Eliminare l'acido fuoriuscito, spalmare un po' di vaselina sui morsetti e stringerli. Il peso e
STRUTTRICE per la necessaria autorizzazione.
Il carrello monta un indicatore stato batteria, collegato al raddrizzatore, che è sempre attivo indipendentemente dalla posizione dell'interruttore generale. Nel caso in cui la mac-
china sia lasciata inattiva per alcuni minuti, l'indicatore stato batteria ha una funzione di autospegnimento, ma si riattiva subito appena l'operatore compie qualche operazione
di utilizzo del carrello. Il caricabatterie è concepito per assicurare una carica di mantenimento per un certo tempo dopo la carica completa. Non esiste il rischio di sovraccarica
quindi non è necessario staccare il caricabatterie dopo la totale ricarica.
a) Rimuovere il cofano posteriore; b) Sbloccare la batteria dai fermi; c) Staccare i cavi dai poli della batteria; d) Estrarre la batteria; e) Rimontare la batteria secondo l'ordine
le placche. Se gli elementi sono scoperti rabboccare con acqua distillata. Misurare la densità dell'elettrolita con un densimetro per controllare il livello di carica.
USO (18.2+X61)
Il guidatore dovrá svolgere le seguenti istruzioni di uso nella posizione di guida; dovrá cioè compiere le operazioni in modo da rimanere ragionevolmente lontano dalle zone
pericolose per lo schiacciamento di mani e/o piedi, quali montanti, forche, catene, pulegge, ruote motrici e stabilizzatrici e qualsiasi altro organo in movimento.
Il carrello deve essere utilizzato conformemente alle seguenti norme:
a) Il conducente della macchina deve conoscere le istruzioni d'uso relative al veicolo,indossare indumenti adatti e portare il casco.
b) Il conducete, responsabile del carrello,deve impedire ai non addetti la guida del mezzo ed evitare che estranei salgano sulle forche.
