5) APALPADOR "HOMEM MORTO" (REF. 2/FIG.3): é um interruptor de segurança colocado no leme de direcção e protege o operador contra as colisões durante a marcha atrás;
6) PROTECÇÕES DAS MÃOS (REF. 16); 7) VÁLVULA PÁRA-QUEDAS (REF.12).

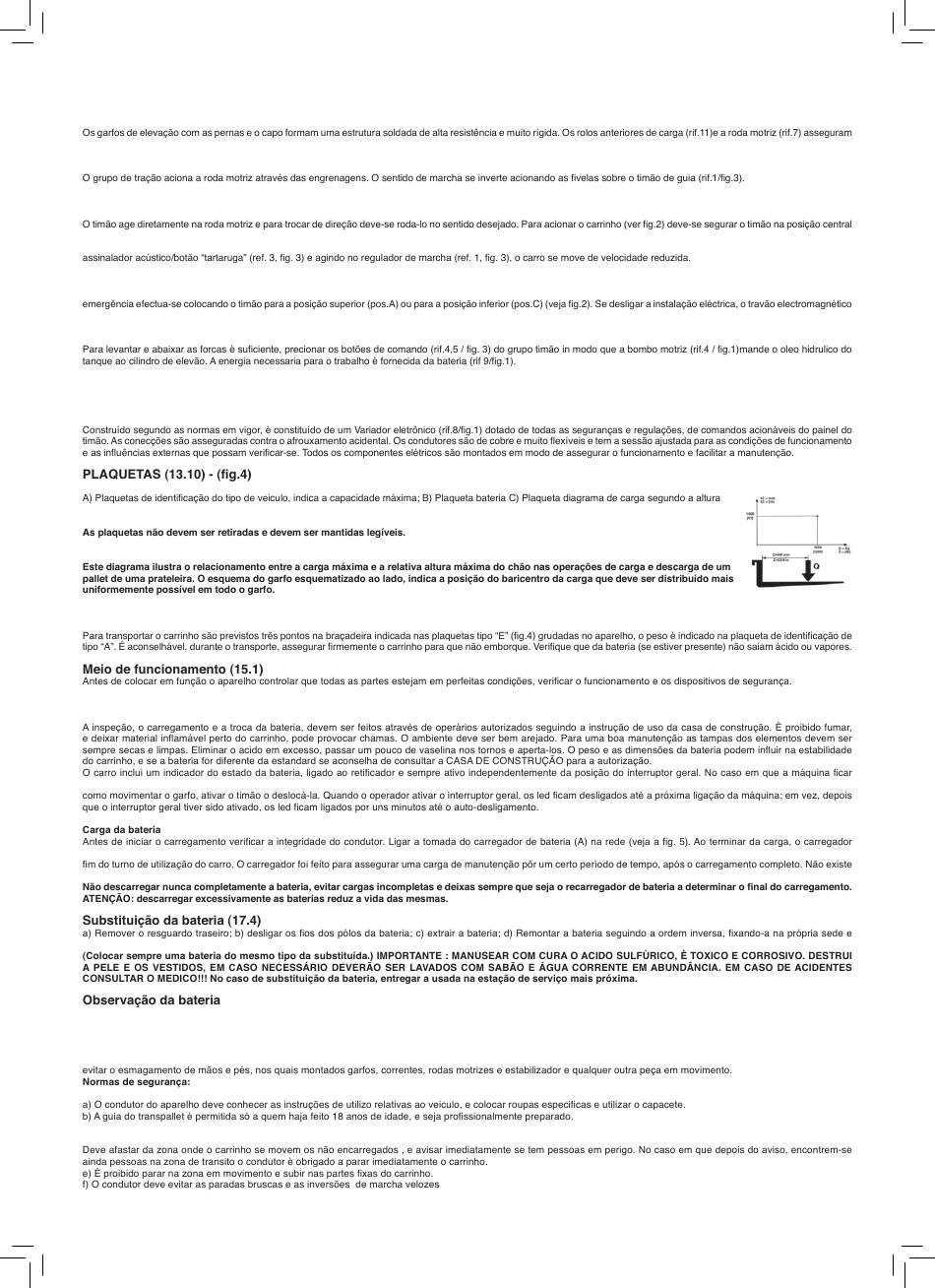

Estrutura (7.9)
um ótimo escorrimento. Os cárter (rif.6) se pode abrir facilmente consentem um bom acesso a todos os grupos para a assistência.
Tração (8.4)
Timão (9.10+X60)
O carrinho pode ser guiado por um condutor a pé. O angulo de virada è de 175°.
(pos. B), para para-lo deve-se levar o carrinho para a posição superior (pos. A) ou inferior (pos. C). Quando largar o timão ele voltara para a posição superior (pos. A) automatica-
mente, e o freio de estacionamento entrara em função. No modo "tartaruga", quando o timón estiver na posição superior (pos. A) ou naquela inferior (pos. C), apertando o botão
Travões (10.7)
A travagem de serviço é efectuada pelo motor, ao deixar o acelerador. O travão electromagnético funciona como travão de estacionamento e travão de emergência. A travagem de
funcionará como travão de estacionamento.
Implanto Hidráulico (11.9)
No implanto hidráulico são instaladas duas válvulas de segurança:
a) válvula pára-quedas, evita que a carga caia de repente, no caso que quebre o sistema.
b) válvula de máxima pressão, integrada à bomba do motor, protege os sistemas mecânico e hidráulico de sobrecargas.
Implanto eletrônico (12.7)
Sobre o aparelho são visíveis as seguintes plaquetas:
de elevacao e posição do baricntro do garfo; D) Plaqueta perigo de dano aos pés; E) Plaquetas que indicam os pontos da braçadeira; F) Plaquetas
proibido usar; G) Plaqueta consulte o manual; H) Placa do botão "tartaruga"; I) Plaquetas de peligro de quebra.
IMPORTANTE: È PROIBIDO SUPERAR A CAPACIDADE DE CARGA INDICADA NA PLAQUETA TIPO C.
E DEVE SER CORADA NO APARELHO NO ATO DA VENDA.
TRANSPORTE E MEIO DE FUNCIONAMENTO:
Transporte (14.1)
BATTERIA (16.6)
Medida de segurança manutenção
inativa por uns minutos, o indicador do estado da bateria tem função de auto-desligamento e reativa-se logo assim que o operador executar qualquer operação na máquina,
interrompe a saÌda da corrente e liga o indicador verde. Desligar a tomada (A) da rede. Uma carga normal necessita de 10 a 12 horas. É aconselhável recarregar a bateria no
o risco de sobrecarga, não è necessário desligar o recarregador de bateria depois da recarga total.
ligando-a correctamente.
Ler atentamente as instruções de uso e a manutenção do construtor da bateria. Observar a ausência de corrosão, a presença de vaselina, e que o acido esteja 15mm sobre
as plaquetas. Se os elementos estão descobertos, versar água destilada. Medir a densidade do eletrodo com o densímetro para controlar o nível da carga.
UTILIZAÇÃO (18.2+X61)
O condutor devera seguir as seguintes instruções de uso na posição de guia. Devera exercer as seguintes operações, em modo tal de distanciar-se das áreas perigosas para
O carrinho deve ser usado conforme as seguintes normas:
c) O condutor responsável do carrinho deve impedir aos não adaptas a direção do meio, evitar que desconhecidos o pilotem.
d) Durante a guia o operador deve regular a velocidade nas curvas, em lugares estreitos, portas ou pavimento irregular.
