Nederlands

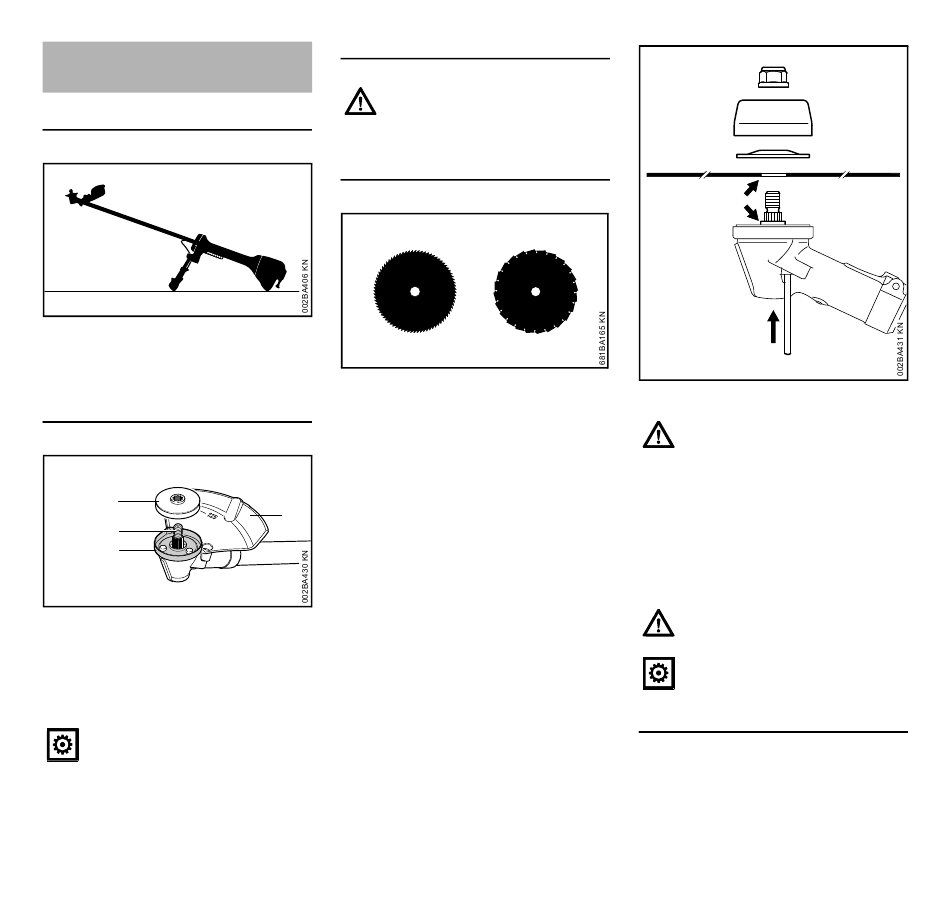

Snijgarnituur monteren

Motorapparaat voorbereiden
N
Het motorapparaat zo neerleggen
dat de koppeling voor het
snijgarnituur naar boven is gericht
Drukschotel monteren
1
2
3
N Drukschotel (1) op de as (2)
schuiven
Het motorapparaat is af fabriek voorzien
van een beschermring (3) en
aanslag (4) voor cirkelzaagbladen.
Voor de bevestiging van
cirkelzaagbladen is de
drukschotel (1) op de aandrijfkop
nodig.
90
Snijgarnituur monteren
De bij het cirkelzaagblad
passende aanslag monteren – zie
"Beschermkappen monteren".
Cirkelzaagbladen monteren
Bij cirkelzaagbladen moeten de
snijkanten naar rechts zijn gericht.
Voor het monteren van
cirkelzaagbladen is als speciaal
toebehoren een aanslagset leverbaar,
waartoe een aanslag en een
beschermring voor de cirkelzaagbladen
4
behoren.
4
3
2
b
a
N Cirkelzaagblad (1) aanbrengen
Kraag (a) moet in de boring (b)
van het cirkelzaagblad vallen!
N Drukring (2) aanbrengen – bolle
zijde naar boven gericht
N Draaischotel (3) aanbrengen
N As blokkeren
N Moer (4) linksom op de as draaien
en vastdraaien
Een te gemakkelijk draaiende
moer vervangen.
Het gereedschap voor het
blokkeren van de as wegtrekken.
Cirkelzaagblad uitbouwen
N As blokkeren
N
De moer rechtsom losdraaien
1
