Montaggio dell'attrezzo di
taglio

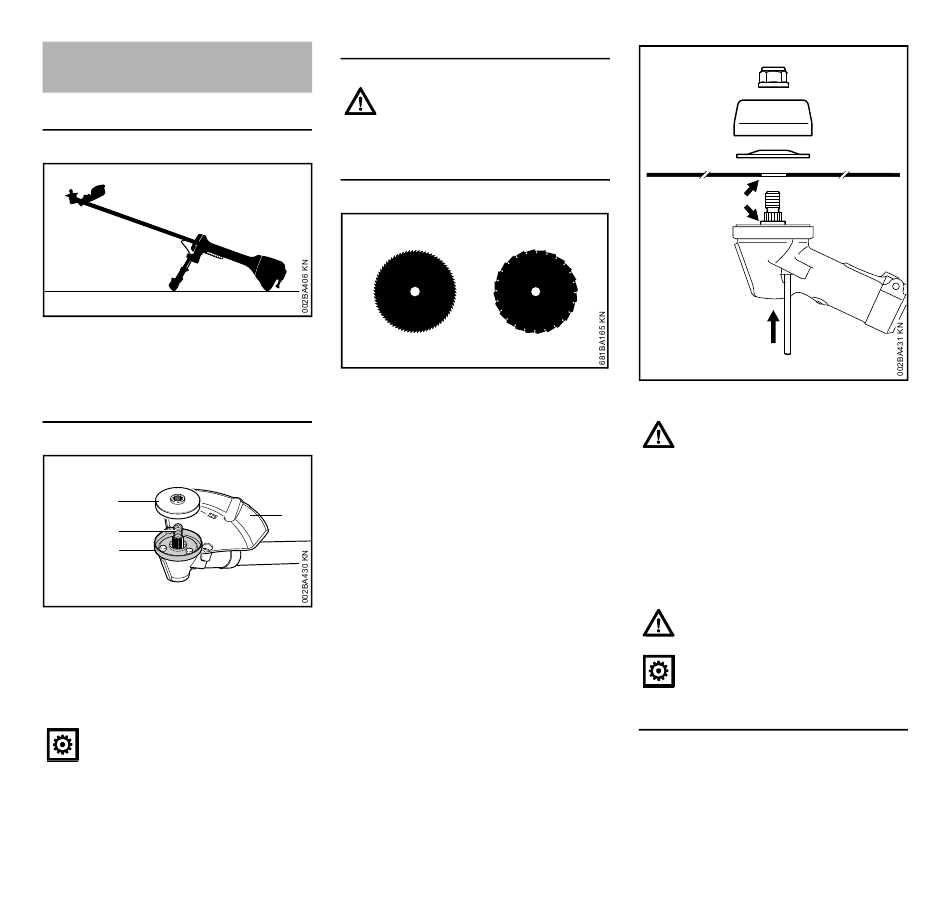

Preparazione dell'apparecchiatura
N
Sistemare l'apparecchiatura con la
sede dell'attrezzo di taglio rivolta in
alto
montare il piattello di pressione
1
2
3
N calzare il piattello (1) sull'albero (2)
L'apparecchiatura è allestita in
produzione con un anello di
protezione (3) e un arresto (4) per seghe
circolari.
Il bloccaggio delle seghe circolari
richiede il piattello di pressione (1)
sul riduttore.
FS 410 C K

Montaggio dell'attrezzo di taglio

Usare il riparo adatto alla sega
circolare – ved. "Montaggio dei
dispositivi di protezione".
Montaggio delle seghe circolari
I taglienti delle seghe circolari devono
essere rivolti in senso orario.
Per il montaggio di seghe circolari è
disponibile a richiesta un corredo di
arresto comprendente un arresto e un
anello di protezione per seghe circolari.
4
4
3
2
b
a
N Applicare la sega circolare (1)
Il collare (a) deve sporgere nel
foro (b) della sega circolare!
N applicare il disco di pressione (2) –
bombatura in alto
N Applicare il piattello girante (3)
N bloccare l'albero
N avvitare e serrare il dado (4) in
senso antiorario
Sostituire il dado diventato lasco.
Estrarre l'attrezzo di bloccaggio
dell'albero.
Smontaggio della sega circolare
N bloccare l'albero
N
allentare in senso orario il dado
italiano
1
