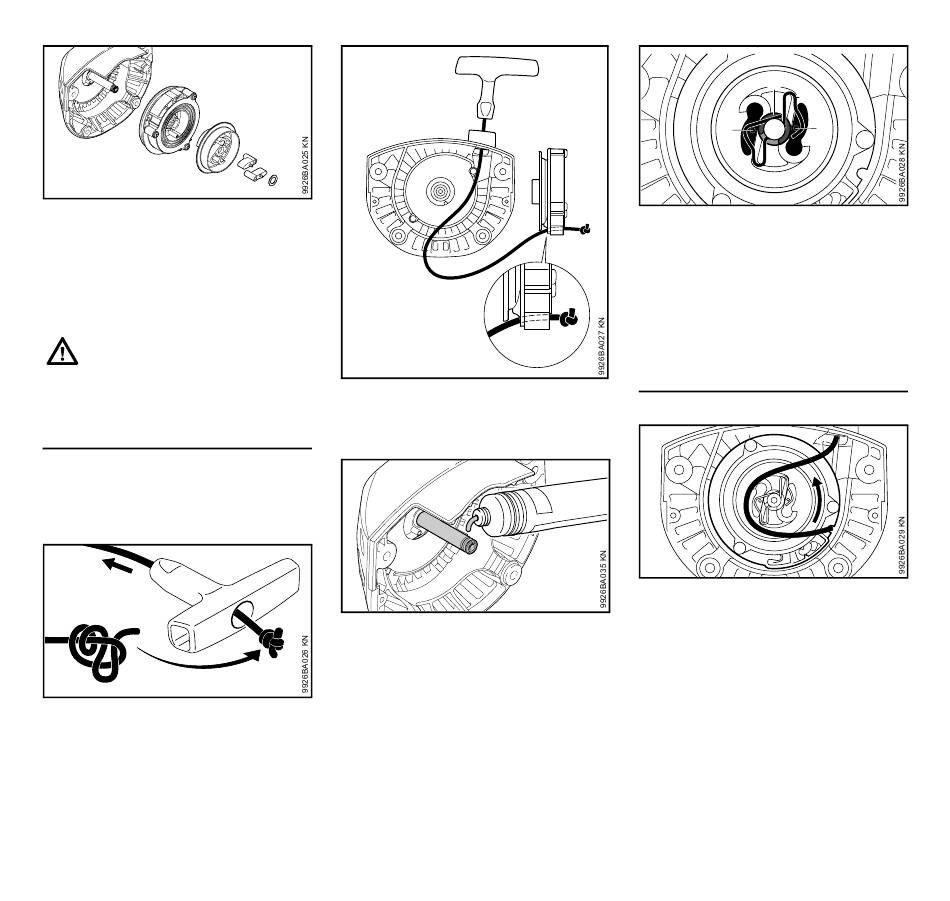

N retirer avec précaution la poulie à
câble (4) avec l'entraîneur (5), les
cliquets (6) et la rondelle (7) ;
N poser l'entraîneur (5) de telle sorte
que les cliquets et la rondelle ne
risquent pas de s'échapper.
Le ressort de rappel peut
s'échapper – risque de
blessure !
Remplacement d'un câble de
lancement cassé
N Enlever les morceaux de câble
restés dans la poulie à câble et dans
la poignée de lancement ;
N enfiler le câble de lancement neuf
dans la poignée de lancement et
faire un nœud à son extrémité ;
N tirer le nœud dans la poignée de
lancement ;
64
5
6
7
N introduire l'extrémité du câble, par le
haut, à travers la douille de guidage
de câble (1) et la poulie à câble (2) ;
N
enduire uniformément toute la
longueur de l'axe avec de la graisse
à réducteur STIHL – voir
« Accessoires optionnels » ;
N glisser la poulie à câble sur l'axe
avec l'entraîneur, les cliquets et la
rondelle – la faire jouer légèrement,
jusqu'à ce que l'œillet du ressort de
rappel s'encliquette ;
1
2
N mettre la rondelle d'arrêt (3) dans la
rainure de l'axe ;
N enfoncer l'agrafe (4) – l'agrafe à
ressort doit être orientée dans le
sens inverse des aiguilles d'une
montre et elle doit saisir le tourillon
du cliquet (5).
Tension du ressort de rappel
N Former une boucle avec la partie du
câble de lancement déroulée et,
avec cette boucle, faire tourner la
poulie de six tours dans le sens
inverse des aiguilles d'une montre ;
N retenir la poulie à câble ;
N tirer le câble vrillé vers l'extérieur et
le remettre en ordre ;
3
4
5
5
