N Sicherungsscheibe (3) in die Nut
der Achse einsetzen

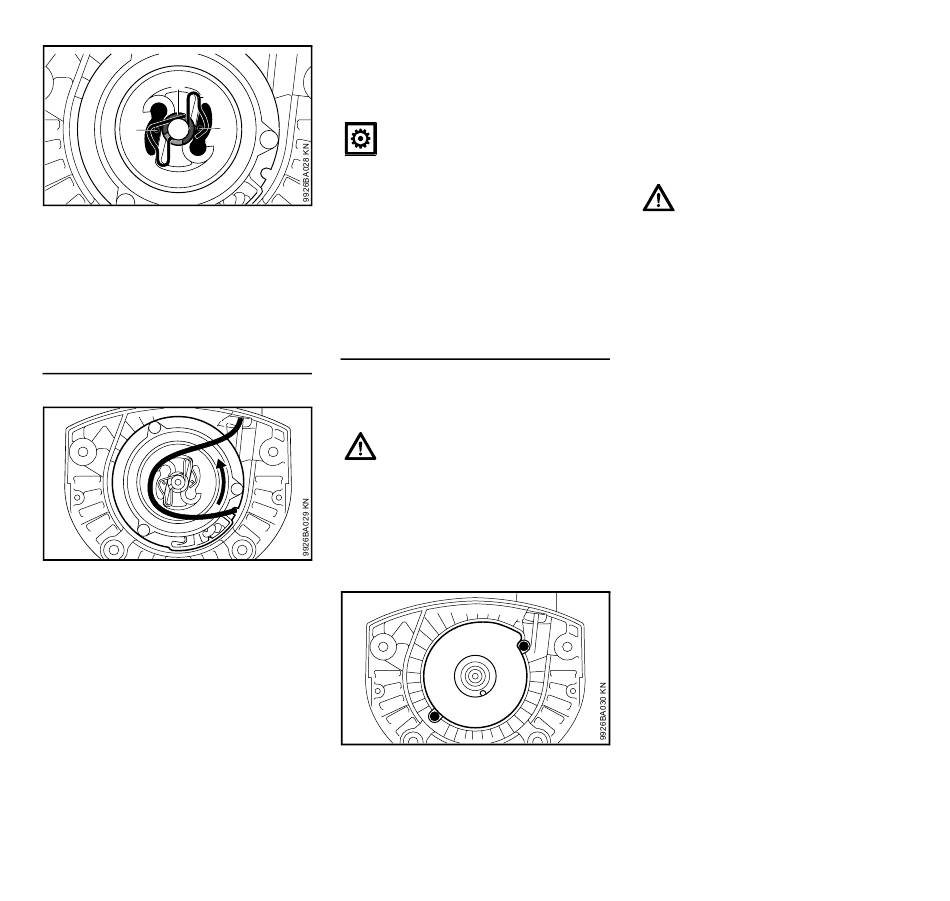

N Federspange (4) aufdrücken – die
Federspange muss gegen den
Uhrzeigersinn zeigen und den
Zapfen der Klinke (5) aufnehmen
Rückholfeder spannen
N mit dem abgewickelten Anwerfseil
eine Schlaufe bilden und damit die
Seilrolle sechs Umdrehungen
gegen den Uhrzeigersinn drehen
N Seilrolle festhalten
N verdrilltes Seil herausziehen und
ordnen
N Seilrolle loslassen
N Anwerfseil langsam nachlassen, so
dass es sich auf die Seilrolle wickelt
26
Der Anwerfgriff muss fest in die
Seilbüchse gezogen werden. Kippt er
seitlich weg: Feder um eine weitere
Umdrehung spannen.
5
Bei voll ausgezogenem Seil muss
sich die Seilrolle noch um mind.
1 Umdrehung weiterdrehen
lassen. Ist das nicht möglich, ist
die Feder zu stark gespannt –
Bruchgefahr!
N
dann eine Seilwindung von der
Rolle abnehmen
N Anwerfvorrichtung anbauen
Gebrochene Rückholfeder
auswechseln
N Seilrolle ausbauen, wie in "Seilrolle
ausbauen" beschrieben
Die Federteile können noch
vorgespannt sein und dadurch
beim Abziehen der Seilrolle und
nach dem Ausbau des
Federgehäuses herausspringen –
Verletzungsgefahr!
Gesichtsschutz und
Schutzhandschuhe tragen.
N Schrauben (1) entfernen
N Federgehäuse und Federteile
herausnehmen
1
1
N
neue einbaufertige Ersatzfeder im
neuen Federgehäuse mit einigen
Tropfen harzfreiem Öl – siehe
"Sonderzubehör" – benetzen
N Ersatzfeder mit dem Federgehäuse
einsetzen – der Boden zeigt nach
oben
Sollte dabei die Feder
herausspringen: Gesichtsschutz
anlegen und Schutzhandschuhe
anziehen, die Feder wieder ins
Federgehäuse einlegen – im
Uhrzeigersinn – von außen nach
innen.
N Schrauben wieder eindrehen
N Seilrolle wieder einbauen – wie in
"Gerissenes Anwerfseil
auswechseln" beschrieben
N Rückholfeder spannen, wie in
"Rückholfeder spannen"
beschrieben
N Anwerfvorrichtung anbauen
