N Veer (9) uit de tot de
leveringsomvang van het apparaat
behorende onderdelenset nemen
N Veer (9) in de onderste
klembeugel (10) plaatsen
A
1
2

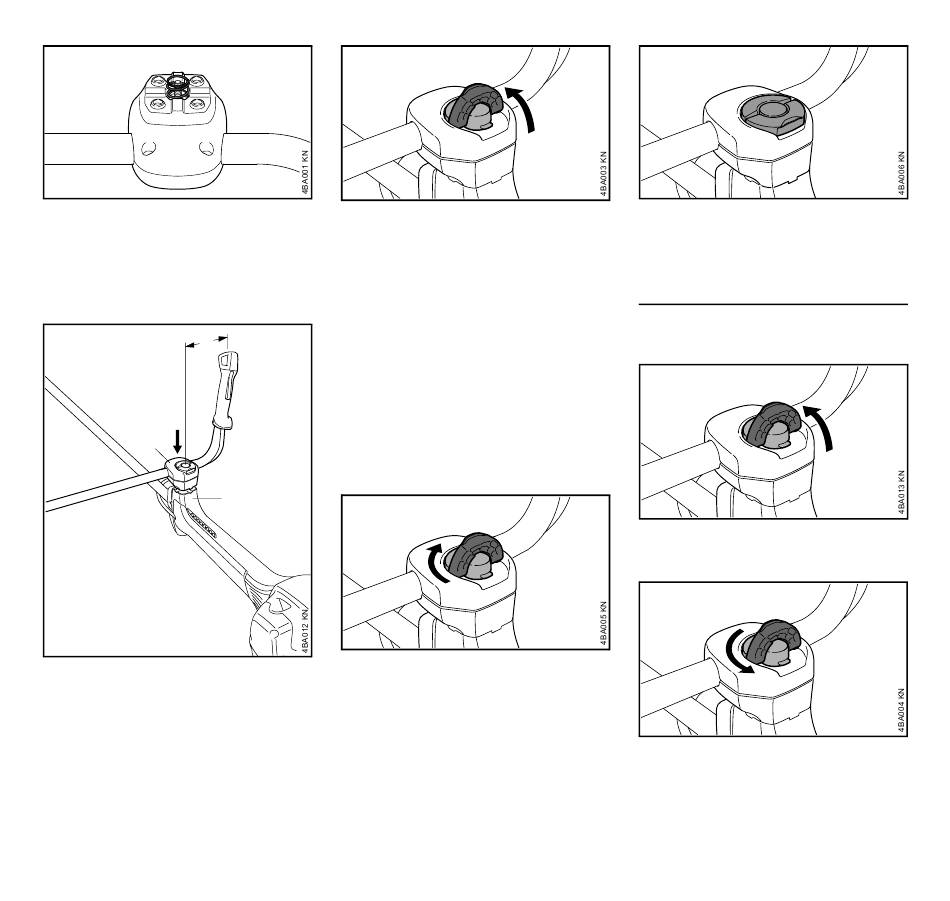

N Klembeugels (1) met de
draagbeugel (2) op de
handgreepsteun (11) plaatsen
88
2
N Beugel van de knevelbout (7)
opklappen tot deze verticaal staat
N Knevelbout tot aan de aanslag
linksom draaien
N Knevelbout tot aan de aanslag in de
handgreepsteun drukken en
vervolgens in de boring draaien –
nog niet vastdraaien
N Draagbeugel (2) zo uitlijnen dat de
afstand (A) niet meer dan 15 cm
(6 inch) bedraagt
N Draagbeugel dwars ten opzichte
van de steel/maaiboom uitlijnen
11
N Knevelbout tot aan de aanslag
rechtsom draaien
7
N
Draagbeugel instellen
Knevelbout losdraaien
N
N
Beugel van de knevelbout
inklappen, zodat deze gelijkligt met
de bovenzijde van de klembeugel
Beugel van de knevelbout
opklappen tot deze verticaal staat
Knevelbout zover linksom draaien
tot de handgreepsteun kan worden
versteld
