italiano
Montaggio
dell'impugnatura a
manubrio

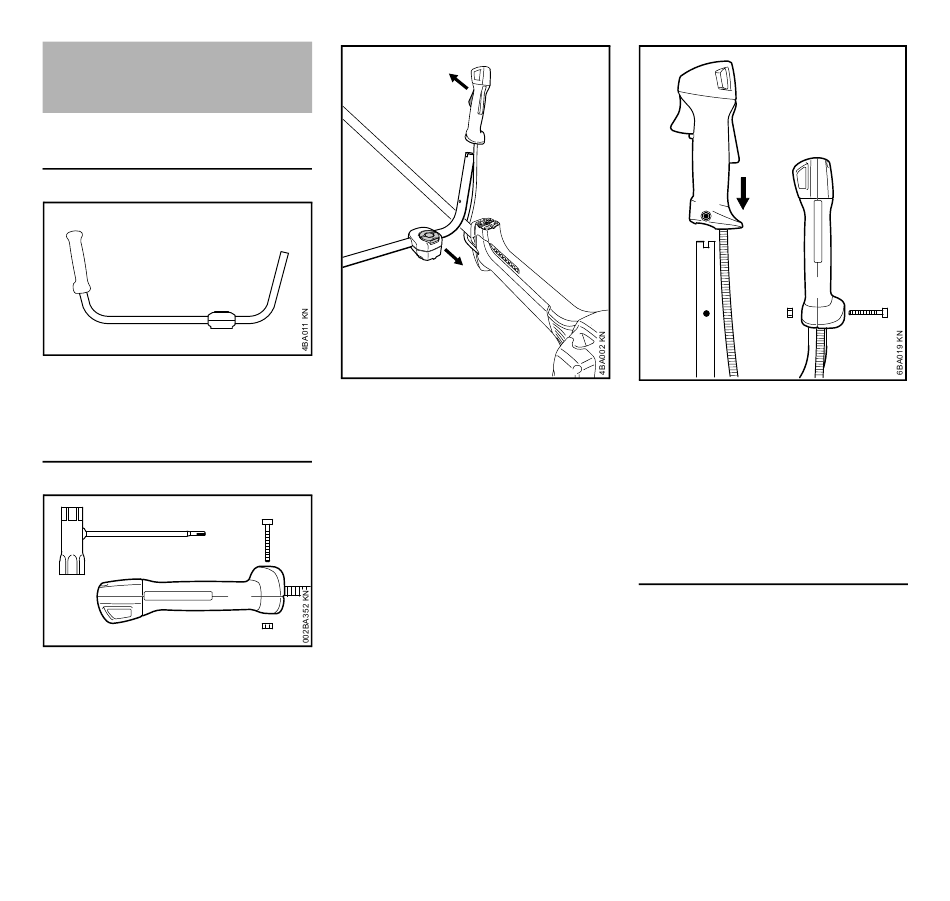

Montaggio del manubrio con
supporto impugnatura girevole
1
2
Alla consegna le coppe di bloccaggio (1)
sono fissate sul manico tubolare (2).
Montaggio dell'impugnatura di
comando
N Svitare la vite (3) e togliere il
dado (4) dall'impugnatura di
comando (5)
124
N Orientare l'impugnatura di
comando (5) verso il manico
tubolare (2): con il grilletto (6) verso
il riduttore e con la vite di
bloccaggio (7) verso l'unità motore
3
5
4
5
6
2
7
8
2
5
4
8
N In questa posizione calzare
l'impugnatura (5) sull'estremità del
manico (2) sino a fare coincidere i
fori (8)
N Inserire il dado (4)
nell'impugnatura (5); innestare la
vite (3) nell'impugnatura, avvitarla e
stringerla
Comporre il supporto impugnatura
Per comporre il supporto impugnatura
girevole, le coppe di bloccaggio devono
essere provviste di una molla ed essere
fissate sul supporto
dell'apparecchiatura.
3
