deutsch

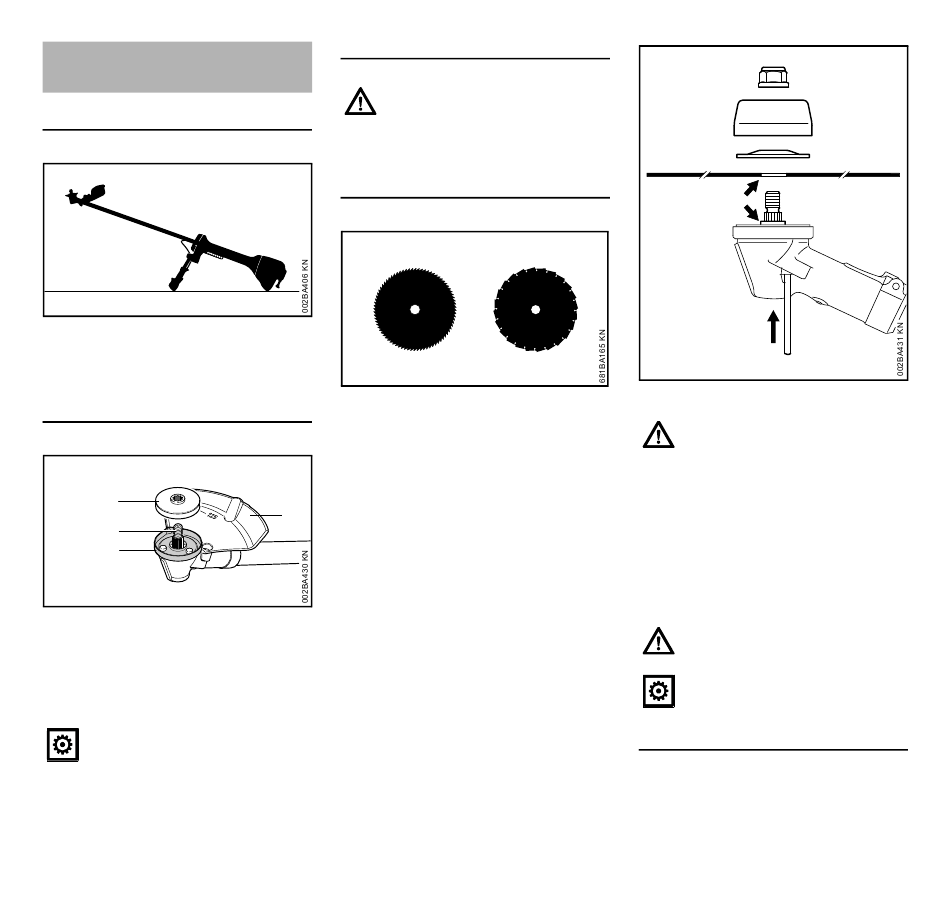

Schneidwerkzeug anbauen

Motorgerät vorbereiten
N
Motorgerät so ablegen, dass die
Aufnahme für das
Schneidwerkzeug nach oben zeigt
Druckteller anbauen
1
2
3
N Druckteller (1) auf die Welle (2)
schieben
Das Motorgerät ist ab Werk mit einem
Schutzring (3) und Anschlag (4) für
Kreissägeblätter bestückt.
Zur Befestigung von
Kreissägeblättern ist der
Druckteller (1) am Getriebe
notwendig.
14
Schneidwerkzeug anbauen
Zum Kreissägeblatt den
passenden Anschlag verwenden
– siehe "Schutzvorrichtungen
anbauen".
Kreissägeblätter anbauen
Bei Kreissägeblättern müssen die
Schneidkanten in
Uhrzeigerdrehrichtung zeigen.
Zum Anbau von Kreissägeblättern ist als
Sonderzubehör ein Satz Anschlag
erhältlich, in dem ein Anschlag und ein
4
Schutzring für Kreissägeblätter
enthalten sind.
4
3
2
b
a
N Kreissägeblatt (1) auflegen
Der Bund (a) muss in die
Bohrung (b) des Kreissägeblattes
ragen!
N
Druckscheibe (2) auflegen –
Wölbung nach oben
N Laufteller (3) auflegen
N
Welle blockieren
N Mutter (4) gegen den Uhrzeigersinn
aufdrehen und festziehen
Eine leichtgängig gewordene
Mutter ersetzen.
Das Werkzeug zum Blockieren
der Welle abziehen.
Kreissägeblatt abbauen
N Welle blockieren
N Mutter im Uhrzeigersinn lösen
1
FS 410 C K
