N Prendere la molla (9) compresa nel
corredo particolari
dell'apparecchiatura
N Posare la molla (9) nella coppa
inferiore (10)
A
1
2
N Sistemare le coppe (1) con il
manico tubolare (2) sul supporto
impugnatura (11)
FS 410 C K
2
N Ribaltare l'aletta della vite (7) in
posizione verticale
N Girare la vite in senso antiorario fino
all'arresto
N spingere la vite ad alette fino
all'arresto nel supporto e poi
avvitarla – non stringerla ancora
N Orientare il manico tubolare (2) in
modo che la distanza (A) non superi
i 15 cm (6 in.)
N Orientare il manico trasversalmente
rispetto allo stelo
11
N Girare la vite ad alette in senso
orario fino all'arresto
7
N

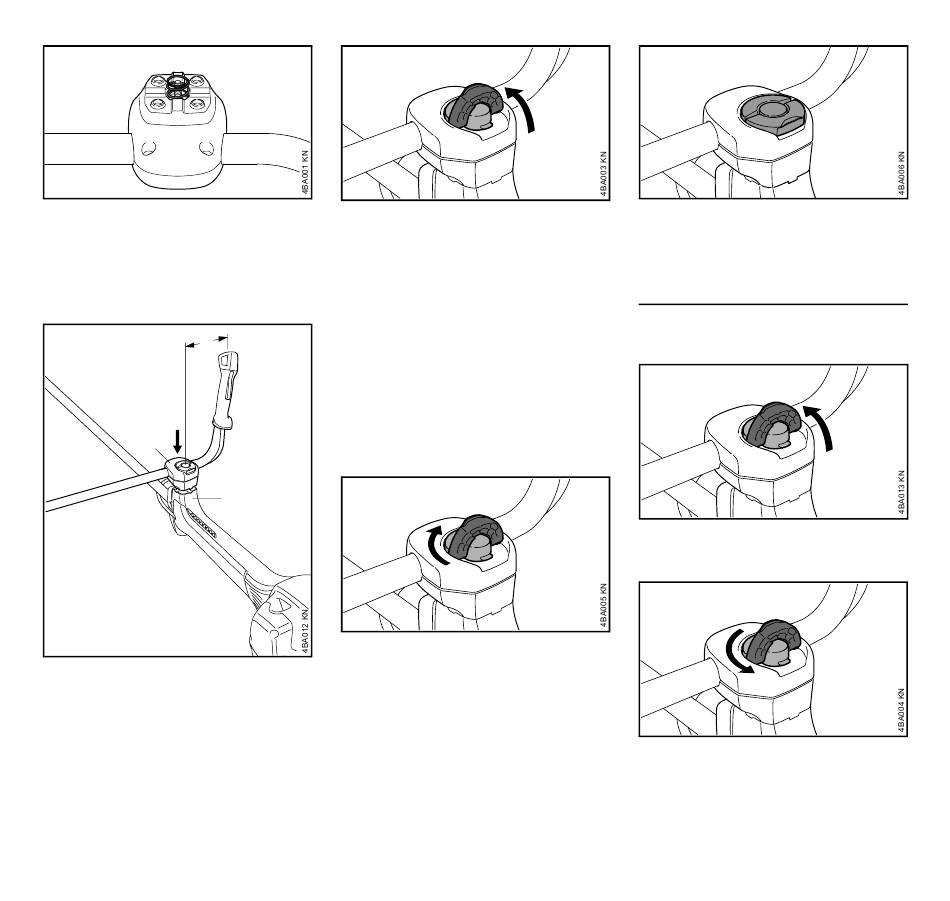

Impostazione del manico tubolare
Aprire la vite ad alette
N
N
chiudere l'aletta della vite
abbassandola in piano sulla
superficie.
Ribaltare l'aletta della vite in
posizione verticale
Girare la vite in senso antiorario fino
a potere spostare il supporto
impugnatura
