Combinazioni ammesse
Scegliere dalla tabella la combinazione
giusta in funzione dell'attrezzo!
Per motivi di sicurezza, si devono
combinare solo attrezzi, versioni
di ripari, di impugnature e di
tracolle che si trovano all'interno
di una casella della tabella. Non
sono ammesse altre combinazioni
– pericolo d'infortunio!
Attrezzi di taglio
Teste falcianti
1 Testa falc. STIHL SuperCut 20-2
2 Testa falc. STIHL AutoCut C 25-2
3 Testa falc. STIHL AutoCut 25-2
4 Testa falc. STIHL TrimCut 31-2
5 Testa falc. STIHL PolyCut 20-3
6 Testa falc. STIHL FixCut 25-2
Attrezzi di taglio metallici
7 Lama tagliaerba 230-2
8 Lama tagliaerba 230-4
9 Lama tagliaerba 230-8
Non sono ammesse lame
tagliaerba di materiali diversi dal
metallo.
Ripari
10 Riparo con coltello solo per teste
falcianti
11 Riparo con coltello solo per lame
tagliaerba
FS 56, FS 56 R, FS 56 C, FS 56 RC
Impugnature
12 Impugnatura circolare
13 Impugnatura circolare con
14 Staffa (limitatore di passo)
15 Impugnatura a manubrio
Tracolle
16 Tracolla monospalla che può
essere usata
17 Tracolla monospalla che deve
essere usata
18 Spallaccio che può essere usato

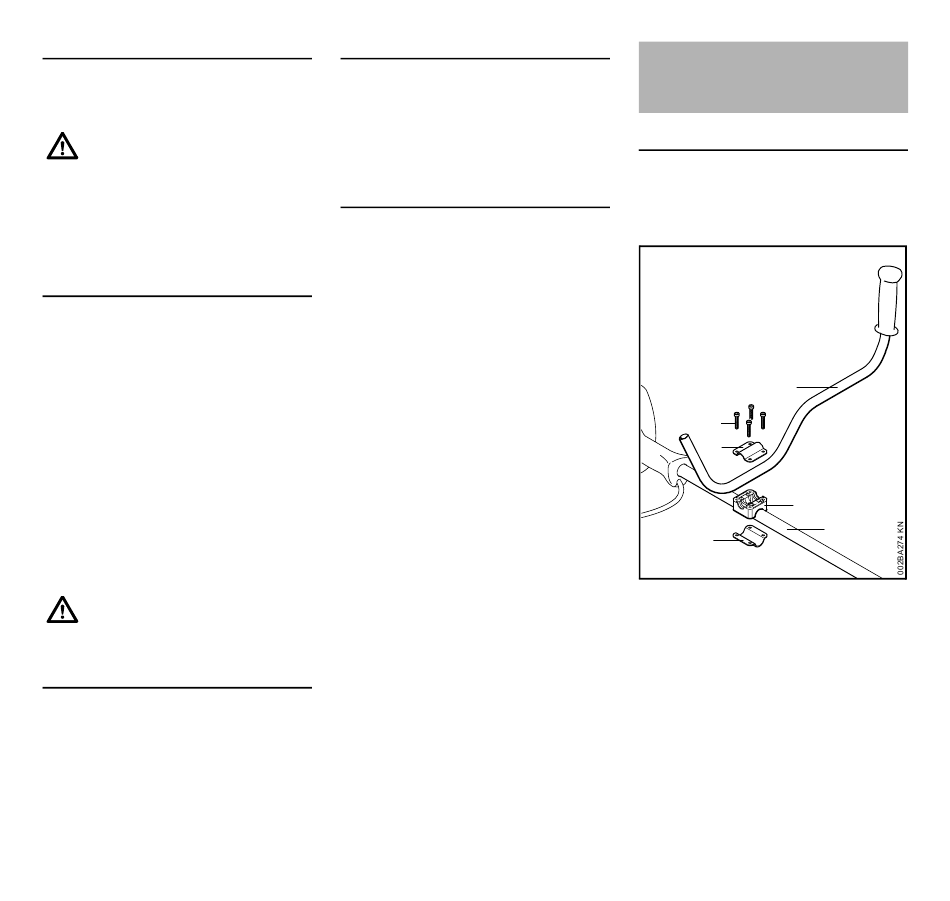

Montaggio
dell'impugnatura a
manubrio
Montaggio del manico tubolare
Premontare il manico sullo stelo alla
distanza di circa 10 cm davanti alla
carcassa motore.
3
5
4
1
6
N Applicare il sostegno
impugnatura (1) sullo stelo (2)
N
posare il manico (3) nel sostegno
N appoggiare il blocchetto (4) sul
sostegno, infilare le viti (5) nei fori
dei particolari e avvitarle sino
all'arresto nel blocchetto (6) –
stringerle leggermente
