Montage De L'outil De Coupe - Stihl FS 56 Notice D'emploi

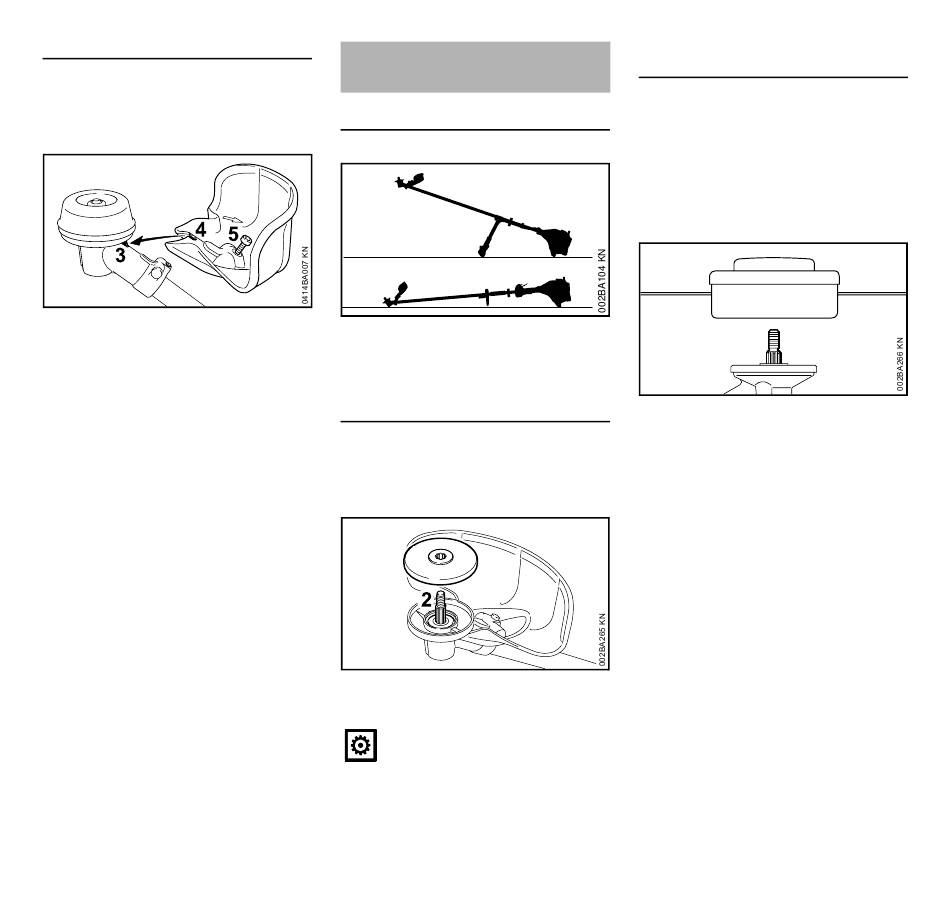

Montage du capot protecteur
Les capots protecteurs (1) et (2) se
fixent de la même manière, sur le
réducteur.
N Poser le capot protecteur sur le
réducteur en introduisant l'ergot (3)
du réducteur dans l'échancrure (4)
du capot protecteur ;
N visser et serrer la vis (5).
Pour certaines versions, la vis M5x14
est simplement jointe au capot
protecteur.
FS 56, FS 56 R, FS 56 C, FS 56 RC

Montage de l'outil de coupe

Préparation de la débroussailleuse
N Poser la débroussailleuse de telle
sorte que la prise pour outil de
coupe soit orientée vers le haut.
Montage du disque de pression
Le jeu de pièces fourni à la livraison de
la machine comprend le disque de
pression.
1
N Glisser le disque de pression (1) sur
l'arbre (2).
Pour la fixation des outils de
coupe, il est indispensable que le
disque de pression soit monté sur
le réducteur.
Pièces de fixation pour outils de
coupe
Le jeu de pièces joint pour la fixation de
l'outil de coupe peut différer suivant
l'outil de coupe livré avec l'équipement
de première monte d'une machine
neuve.
Livraison sans pièces de fixation
2
Il est seulement possible de monter des
têtes faucheuses, à fixer directement sur
l'arbre (2).
Livraison avec pièces de fixation
Il est possible de monter des têtes
faucheuses et des couteaux à herbe.
français
55
