6 Assemblage de la débroussailleuse
6.8
Montage et démontage de la tête faucheuse
6.8.1

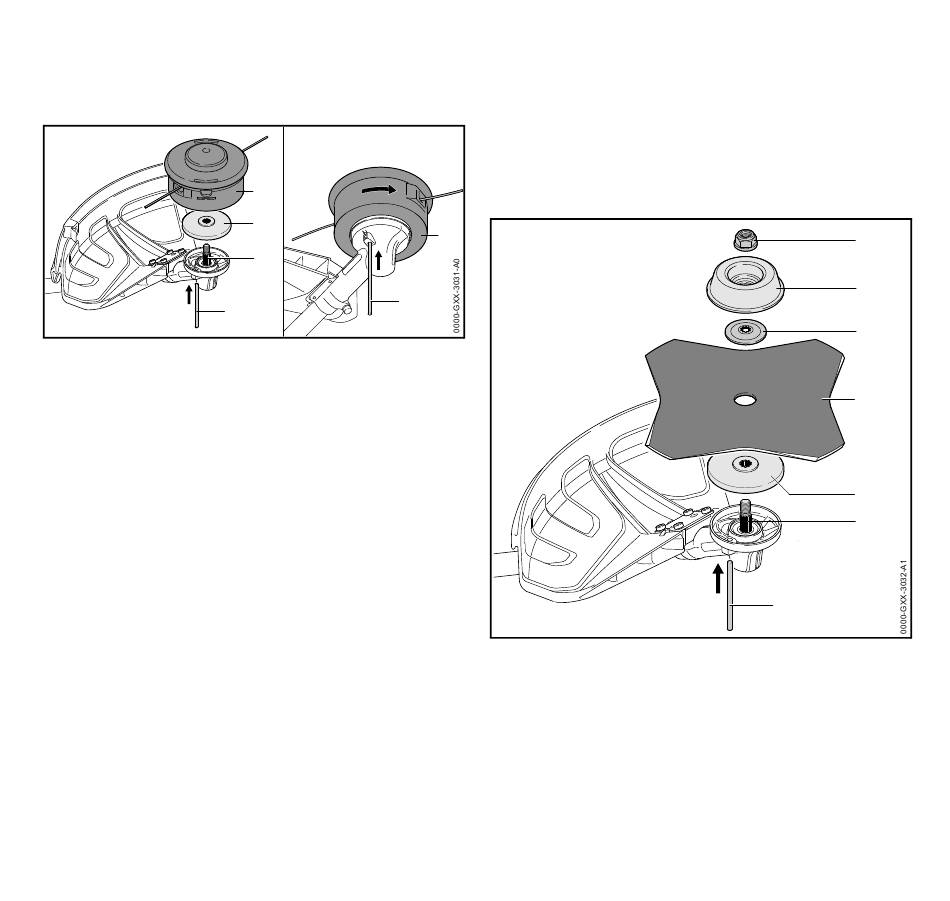

Montage de la tête faucheuse
► Arrêter le moteur.
► Poser le disque de pression (2) sur l'arbre (3) de telle
sorte que le côté de plus petit diamètre soit orienté vers le
haut.
► Poser la tête faucheuse (1) sur l'arbre (3) et la faire
tourner à la main dans le sens inverse des aiguilles d'une
montre.
► Glisser le mandrin de calage (4) jusqu'en butée dans
l'orifice et le maintenir enfoncé.
► Faire tourner la tête faucheuse (1) dans le sens inverse
des aiguilles d'une montre jusqu'à ce que le mandrin de
calage (4) s'encliquette.
L'arbre (3) est bloqué.
► Serrer fermement la tête faucheuse (1) à la main.
► Enlever le mandrin de calage (4).
6.8.2
Démontage de la tête faucheuse
► Arrêter le moteur.
► Glisser le mandrin de calage jusqu'en butée dans l'orifice
et le maintenir enfoncé.
► Faire tourner la tête faucheuse jusqu'à ce que le mandrin
de calage s'encliquette.
L'arbre est bloqué.
► Dévisser la tête faucheuse en tournant dans le sens des
aiguilles d'une montre.
0458-527-0221-A
1
2
3
4
4
► Enlever le disque de pression.
► Enlever le mandrin de calage.
6.9
Montage et démontage d'un outil de coupe
métallique
6.9.1
Montage d'un outil de coupe métallique
► Arrêter le moteur.
1
► Poser le disque de pression (5) sur l'arbre (6) de telle
sorte que le côté de plus petit diamètre soit orienté vers le
haut.
► Poser l'outil de coupe métallique (4) sur le disque de
pression (5). Si l'on utilise un couteau à herbe à plus de 4
tranchants : monter l'outil de telle sorte que les tranchants
soient orientés dans le même sens que la flèche marquée
sur le capot protecteur pour indiquer le sens de rotation.
français
1
2
3
4
5
6
7
19
