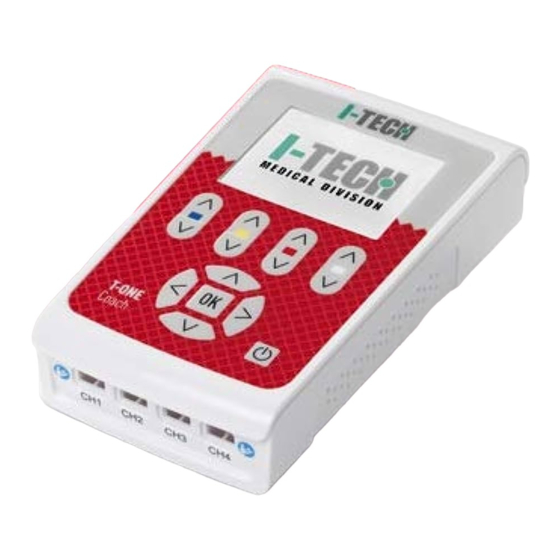

- Page 1 MANUEL D'UTILISATION MNPG235 Rév. 0 du 20/06/16 Électrothérapie modèle T-ONE COACH...
- Page 2 IACER S r 2 sur 44 PG235 R v 00 20 06 16...
-
Page 3: Table Des Matières
Sommaire Sommaire Informations techniques Fabricant Déclaration de conformité Classifications Caractéristiques techniques Détail étiquettes Description des symboles Contenu de l'emballage Modalités d'utilisation Mises en garde Interférences électromagnétiques Contre-indications Mode d'emploi Conseils pour le réglage de l'intensité Liste et caractéristiques des programmes patient simple Liste et caractéristiques des programmes patient double 10 derniers programmes utilisés Soins à... -
Page 4: Informations Techniques
Organisme notifié : Kiwa Cermet Italia Spa, Via di Cadriano 23 – 40057 Cadriano di Granarolo (BO) ITALIE Le dispositif T-ONE COACH est un équipement de classe IIa selon l'annexe IX, règle 9 de la Directive 93/42/CEE (et modifications successives). -
Page 5: Caractéristiques Techniques
T-ONE COACH est étudié et recommandé pour : • TENS thérapie : traitements de la douleur du système musculo-squelettique et articulaire • NEMS : programmes pour usage sportif amateur et professionnel • BEAUTY : programmes pour le soin et la beauté du corps Le label CE0476 se réfère uniquement aux programmes médicaux (voir la liste des programmes). -
Page 6: Détail Étiquettes
Touche de sélection droite Augmentation de l'intensité canal 1 (couleur bleue) Diminution de l'intensité canal 1 (couleur bleue) Augmentation de l'intensité canal 2 (couleur jaune) Diminution de l'intensité canal 2 (couleur jaune) Augmentation de l'intensité canal 3 (couleur rouge) Diminution de l'intensité canal 3 (couleur rouge) Augmentation de l'intensité... -
Page 7: Contenu De L'emballage
à 15° par la position de fonctionnement normal). Contenu de l'emballage La confection de T-ONE COACH contient : n° 1 appareil ; n° 1 lot de piles (à l'intérieur de l'appareil) ; n° 4 câbles pour électrostimulation ;... -
Page 8: Interférences Électromagnétiques
épileptiques (sauf recommandations médicales différentes). Mode d'emploi T-ONE COACH est un générateur de courants TENS, NEMS et Galvaniques, portable et à piles, conçu spécialement pour l'utilisation quotidienne dans le cadre du traitement des formes plus communes de douleurs musculaires. T-ONE COACH est doté de 4 sorties indépendantes réglables par l'utilisateur. De plus, le dispositif est équipé... - Page 9 1mA. Pour réduire l'intensité, utiliser les deux touches de diminution colorées CH1/CH2/CH3/CH4 (flèche vers le bas). T-ONE COACH détecte la connexion des électrodes : en cas de mauvaise connexion, la valeur de l'intensité est réinitialisée quand elle atteint 10mA. L'écran affiche alors une page semblable à l'image suivante : En fonction du programme choisi, l'écran du dispositif montre les différentes configurations et permet...
- Page 10 Pour les programmes composés d'une seule phase, l'écran du dispositif ressemble à l'image suivante, avec le temps total de thérapie et l'intensité relative à chaque canal : Les programmes qui prévoient plusieurs phases de travail (de 2 à 4, généralement les programmes NEMS et BEAUTY mais aussi certains TENS) proposent un écran semblable à...
-
Page 11: Conseils Pour Le Réglage De L'intensité
La stimulation de contraction est identifiée par l'icône tandis que la stimulation de récupération est identifiée par l'icône Conseils pour le réglage de l'intensité TENS (transcutaneous electrical nerve stimulation) : l’intensité doit être réglée entre le seuil de perception et le seuil de douleur. La limite maximale se situe au moment où la musculature autour de l'aire traitée commence à... -
Page 12: Liste Et Caractéristiques Des Programmes Patient Simple
Liste et caractéristiques des programmes patient simple Programmes TENS Prog. PHASE 1 PHASE 2 PHASE 3 40 min, 90 Hz TENS rapide amplitude des impulsions 50µs 30 min, 1 Hz TENS Endorphinique amplitude des impulsions 200µs 3 min, 150 Hz TENS valeurs maximales amplitude des impulsions 200µs... - Page 13 fréquence 90 Hz amplitude des impulsions 20µs TENS 1 • TENS rapide (pr gra##e # dica ) Programme utilisé à des fins antalgiques ; son action est d'induire dans l'organisme un blocage de la douleur au niveau spinal, selon les préceptes de la "théorie du portillon" de Melzack et Wall. Les impulsions algogènes qui partent d'un point précis du corps (par exemple une main) parcourent les voies nerveuses (à...
- Page 14 Programme conseillé pour les états inflammatoires. Application jusqu'à la réduction de l'état inflammatoire (10-15 applications 1 fois par jour, avec possibilité de doubler les traitements quotidiens). Une fois identifiée la partie à traiter, placer les électrodes en carré comme indiqué dans la fig.
- Page 15 Position des électrodes : se référer au manuel des positions de la photo 25 à 33. TENS 9 • Relaxation musculaire (pr gra##e # dica ) Programme recommandé pour accélérer le processus de récupération fonctionnelle du muscle après un entraînement intense ou bien suite à un effort lié au travail ; action immédiate. Intensité réglée de manière à...
- Page 16 TENS 14 • Périarthrite (pr gra##e # dica ) La périarthrite scapulo-humérale est une maladie inflammatoire qui touche les tissus de type fibreux qui entourent l'articulation : tendons, bourses séreuses et tissu conjonctif. Ceux-ci apparaissent altérés et peuvent se fragmenter et se calcifier Si on l'ignore, cette pathologie peut devenir très handicapant. Aussi, après avoir effectué...
- Page 17 TABLEAU RÉCAPITULATIF DES PRINCIPALES PATHOLOGIES Pathologie Programme Nombre Fréquence Réf. position traitements traitements des électrodes Journalière (TENS Jusqu'à TENS 1+ 1 jusqu'à 2/3 fois Sur la zone de la Arthrose réduction de la TENS 2 par jour, TENS 2 douleur douleur une fois par jour) Journalière, ou 2...
- Page 18 Programmes NEMS Prog. PHASE 1 PHASE 2 PHASE 3 PHASE 4 temps tôt 3 min temps tôt 20 fréquence 3 Hz temps tôt 5 min min (20 sec amplitude des Échauffement fréquence 8 Hz 10Hz + 2 sec impulsions réglable 2Hz + 8 sec (membres sup, torse, 25Hz)
- Page 19 300us 300us Relaxation Durata 15 min. 3 Hz musculaire temps tôt 30 min (20 Massage sec 5Hz – 200us + 20 profond sec 8Hz – 150us + 20 sec 12Hz – 100us) Tempo tot 5 min fréquence 6 Hz amplitude des impulsions 250us IMPORTANT.
- Page 20 NEMS 1 • Échauffement. Programme à utiliser avant une session d'entraînement ou une compétition, très utile dans les sports où l'on produit un effort maximal dès le début. Durée du programme 28 minutes. Position des électrodes : de la photo 1 à 20. Intensité de stimulation : moyenne ; le muscle doit travailler sans se fatiguer. N1 Échauffement Durée totale du programme : 28 minutes...
- Page 21 NEMS 3 • Force résistante. Le programme a été étudié pour favoriser une augmentation de la résistance à l'effort, c'est-à-dire pour supporter plus longtemps un effort intense des zones musculaires soumises à la stimulation. Indiqué pour les disciplines sportives qui requièrent des efforts intenses et prolongés. Intensité...
- Page 22 Abdominaux (photo 01/20), Grand pectoral/poitrine (photo 07/17), Trapèze (photo 08), Grand dorsal (photo 09), Fessiers (photo 19) Quadriceps/cuisses (photo 11/18), Biceps fémoraux (photo 12), Mollets (photo13), Jambier antérieur (photo 14). NEMS 5 • Force rapide. Ce programme a été étudié pour favoriser l'augmentation de la vitesse chez des athlètes déjà dotés de cette qualité...
- Page 23 N6 Force explosive Durée totale du programme : 28 minutes Biceps (photo 02/15),Triceps (photos 03/16), Extenseurs de la main (photo 04), Fléchisseurs de la main (photo 05), Deltoïde (photo 06). Abdominaux (photo 01/20), Grand pectoral/poitrine (photo 07/17), Trapèze (photo 08), Grand dorsal (photo 09), Fessiers (photo 19) Quadriceps/cuisses (photo 11/18), Biceps fémoraux (photo 12), Mollets (photo13), Jambier antérieur (photo 14).
- Page 24 À utiliser pour tous les sports, après les compétitions ou les entraînements les plus durs, notamment après des efforts prolongés et intenses. À utiliser immédiatement après l'effort. Cela favorise l'action de drainage et de récupération, en améliorant l'oxygénation du muscle et en favorisant l'élimination des substances de synthèse produites pendant l'effort.
- Page 25 NEMS 10 • Contractions toniques séquentielles. Ce programme augmente la microcirculation à l'intérieur et autour des fibres musculaires traitées en créant des contractions rythmées et en favorisant ainsi une action drainante et tonifiante. Il peut aussi être appliqué sur des personnes d'un certain âge pour améliorer la circulation sanguine et lymphatique dans les membres inférieurs (ex : en appliquant CH1 sur le mollet droit, CH2 sur la cuisse droite, CH3 sur le mollet gauche, CH4 sur la cuisse gauche).
- Page 26 Plans de traitement pour la force musculaire. Programme d'entraînement hebdomadaire Nbre de Muscle Photos semaines Jour 1 Jour 3 Jour 5 Jour 7 Abdominaux – force de N° 1/20 N8+N4 base Pectoraux – N° 7/17 N8+N4 force de base Quadriceps – N°...
-
Page 27: Programmes Beauty
Programmes BEAUTY Prog. PHASE 1 PHASE 2 PHASE 3 PHASE 4 5 min, 6 Hz temps temps temps 10 min (13 10 min 5 min amplitude des sec 6 Hz + 7 sec 30 (13 sec 6 Hz + 7 fréquence impulsions réglable sec 30 Hz) - Page 28 temps Tempo 20 min 10 min fréquence fréquence 3 Hz 20 Hz Jambes lourdes amplitude des amplitude des impulsions impulsions 250us .250us temps fréquence 15 min Microlifting amplitude des visage avec une 25Hz pièce à main impulsions 100us temps fréquence 15 min Microlifting seins avec une...
- Page 29 Abdominaux (photo 01/20), Grand pectoral/poitrine (photo 07/17), Trapèze (photo 08), Grand dorsal (photo 09), Fessiers (photo 19) Quadriceps/cuisses (photo 11/18), Biceps fémoraux (photo 12), Mollets (photo13), Jambier antérieur (photo 14). BEAUTY 2 • Tonification. Indiqué pour tonifier la musculature des bras, du buste et des jambes, ce programme travaille essentiellement sur les fibres rapides.
- Page 30 BEAUTY 3 • Définition. Indiqué pour définir la musculature des bras, du buste et des jambes, ce programme travaille sur les fibres rapides. Durée 25 minutes. Adapté pour les personnes qui ont une activité physique constante et qui souhaitent définir la musculature de façon précise. Comment agir : •...
- Page 31 La position des électrodes est indiquée dans le manuel des positions des électrodes (photo 24). N.B. maintenir une distance minimale de 3 cm entre l'électrode et le bulbe oculaire. IMPORTANT : attention au réglage de l'intensité car les muscles faciaux sont particulièrement sensibles ;...
- Page 32 BEAUTY 12 • Jambes lourdes. Avec ce programme, on améliore l'afflux sanguin et l'oxygénation du muscle en accélérant le processus d'élimination de l'acide lactique (produit après des séances anaérobiques pour la définition du muscle) et en favorisant la réduction des douleurs et la possibilité de contractures. Grâce à l'utilisation de ce programme, le muscle traité...
- Page 33 Le programme suivant, d'une durée de 15 minutes en une seule phase, est particulièrement recommandé pour la stimulation des tissus superficiels, pour donner un aspect plus jeune et relaxé. Placer les électrodes autour de la zone à traiter. N.B. maintenir une distance minimale de 3 cm entre l'électrode et le bulbe oculaire. IMPORTANT : attention au réglage de l'intensité...
-
Page 34: Liste Et Caractéristiques Des Programmes Patient Double
Liste et caractéristiques des programmes patient double Tous les programmes sont constitués d'une seule phase de travail Temps tot 30 min, Fréquence 90 Hz Tens rapide Largeur de l'impulsion 50us Temps tot 30 min, Fréquence 1 Hz Tens endorphinique Largeur de l'impulsion 200us Temps tot 30 min (10 sec 3 Hz + 5 sec 30 Hz –... -
Page 35: Définition
En utilisant les touches de sélection il est possible de mettre en évidence le programme que l'on souhaite modifier (le nom du programme devient blanc) et on accède de nouveau à la liste des programmes où l'on peut choisir un programme différent. La barre d'état indique les canaux (CH1+CH2) ou (CH3+CH4) pour lesquels on est en train d'effectuer la variation de programme. -
Page 36: 10 Derniers Programmes Utilisés
Microlifting Se référer aux caractéristiques et aux indications d'utilisation se référant au programme BEAUTY 5 du présent manuel. Le programme a une durée de 30 minutes. Relaxation musculaire Se référer aux caractéristiques et aux indications d'utilisation se référant au programme NEMS 12 du présent manuel. -
Page 37: Remplacement Des Batteries
Après 4 heures, la recharge s'achève automatiquement et l'écran affiche la page suivante : À la fin de la recharge, débrancher le chargeur de batterie du secteur et du dispositif, et le remettre dans le sac de transport. Remplacement des batteries Pour remplacer les batteries, suivre les étapes suivantes : •... -
Page 38: Nettoyage De L'appareil
Transport et stockage Précautions pour le transport Aucune mesure particulière n'est à prendre pendant le transport puisque T-ONE COACH est un appareil portable. Il est néanmoins recommandé de remettre T-ONE COACH et ses accessoires dans la housse IACER S r... -
Page 39: Informations Pour L'élimination
Si le problème persiste, contacter le fabricant. • T-ONE COACH ne permet pas le réglage de l'intensité de sortie, il ne maintient pas la valeur configurée et se réinitialise. Il est conseillé de remplacer les batteries et de recommencer le traitement. -
Page 40: Assistance
En ce qui concerne la garantie faire référence aux lois nationales en contactant le distributeur national (ou directement le fabricant IACER). T-ONE COACH. Tous les droits sont réservés. T-ONE COACH et le logo sont la propriété exclusive de I.A.C.E.R. Srl et sont enregistrés. - Page 41 Tableaux CEM Electromagnetic emissions Emissions test Compliance Electromagnetic environment - guidance RF emissions CISPR 11 Group 1 The device uses RF energy only for its internal function. Therefore, its RF emissions are very low and are not likely to cause any interference in nearby electronic equipment.
- Page 42 typical commercial or hospital environment. Electromagnetic immunity a r.f. The device is intended for use in. the electromagnetic environment specified below. The customer or the user should assure that it is used in such an environment. Immunity test Immunity test Immunity test Immunity test Conducted RF...
- Page 43 equipment and the device The device is intended for use in an electromagnetic environment in which radiated RF disturbances are controlled. The customer or the user of the device can help prevent electromagnetic interference by maintaining a minimum distance between portable and mobile RF communications equipment (transmitters) and the as recommended below, according to the maximum output power of the communications equipment.
