Monter Le Luminaire Sur L'élément De Fixation; Régler La Friction; Positionner Le Luminaire - Waldmann Rocia.focus Rfd Mode D'emploi

Positionner le luminaire

3.2 Monter le luminaire sur l'élé-
ment de fixation

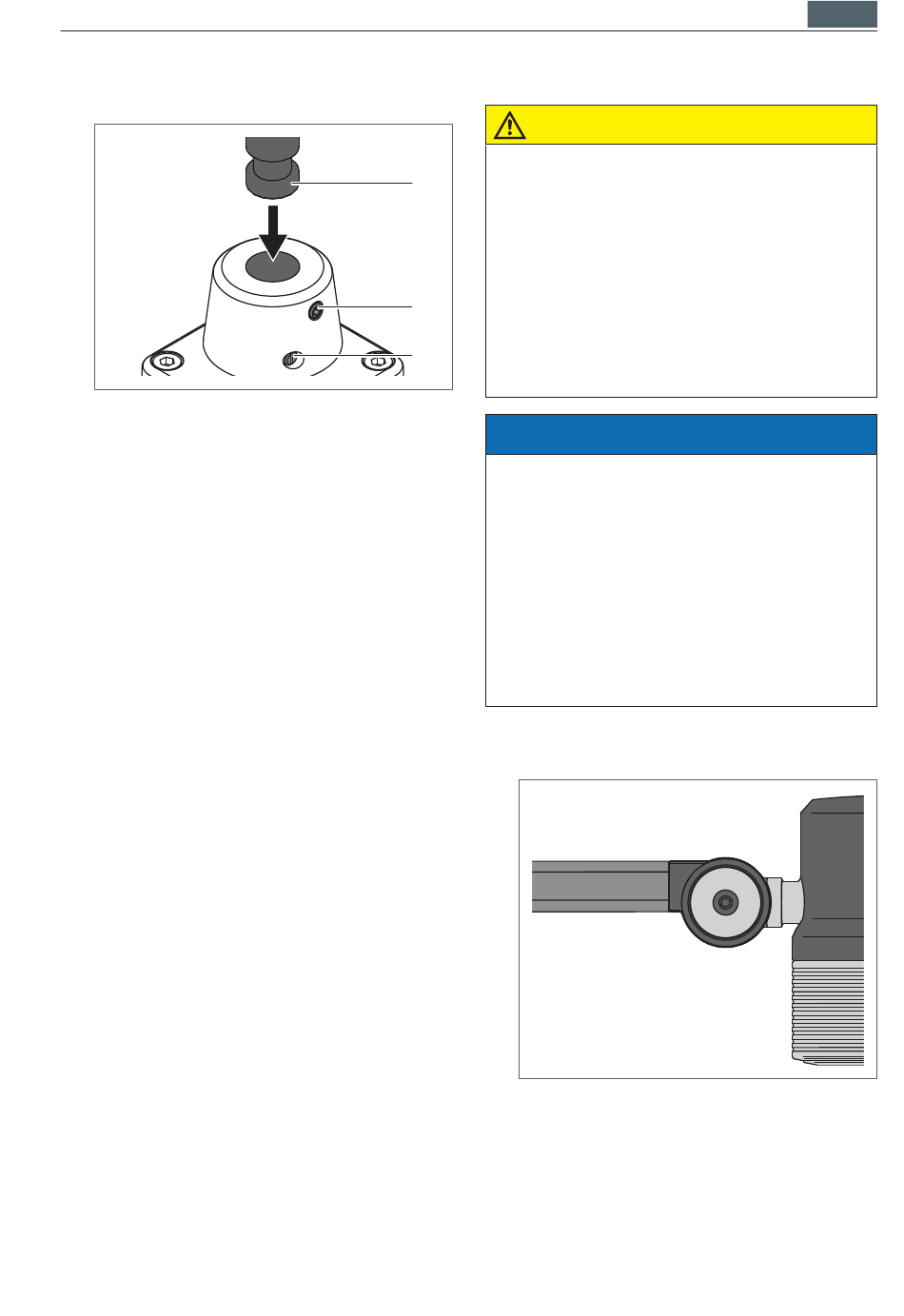

Fig. 3: Monter le luminaire sur l'élément
de fixation.
X Dévisser la vis C hors de l'élément de
fixation, voir Fig. 3.
X Introduire le tourillon A situé sur le lumi-
naire dans l'ouverture de l'élément de
fixation.
X Pour sécuriser le luminaire, visser la
vis C dans l'élément de fixation.
3.3 Régler la friction
Vous pouvez régler la friction, c'est à dire la
facilité avec laquelle la tige peut être tour-
née à l'intérieur de l'élément de fixation.
X Tourner la goupille filetée B dans l'élé-
ment de fixation jusqu'à ce que la fric-
tion désirée soit atteinte, voir Fig. 3.
4. Positionner le luminaire
ATTENTION
Risque de blessures en cas de chute
A
ou de basculement du luminaire.
Dommages physiques et matériels.
X Lorsque vous desserrez les vis de
l'articulation, maintenez la tête du
B
luminaire.
X Après le positionnement, serrer les
C
vis de l'articulation.
AVIS
Dommages matériels en cas de mani-
pulation incorrecte.
Détérioration de la lampe.
X Ne pas tourner les articulations
dans la direction opposée à celle
prévue.
X Ne pas plier le bras flexible et évi-
ter les petits rayons de courbure.
X Placer le luminaire dans la position
requise.
Fig. 4: Articulation et vis de l'articulation.
X Sur un luminaire avec tiges articu-
lées : serrer chaque vis de l'articulation
jusqu'à ce que le luminaire reste dans
la position requise, voir Fig. 4.
FRA
33
