Posizionamento

3.2 Montaggio dell'apparecchio
d'illuminazione sull'elemento
di fissaggio

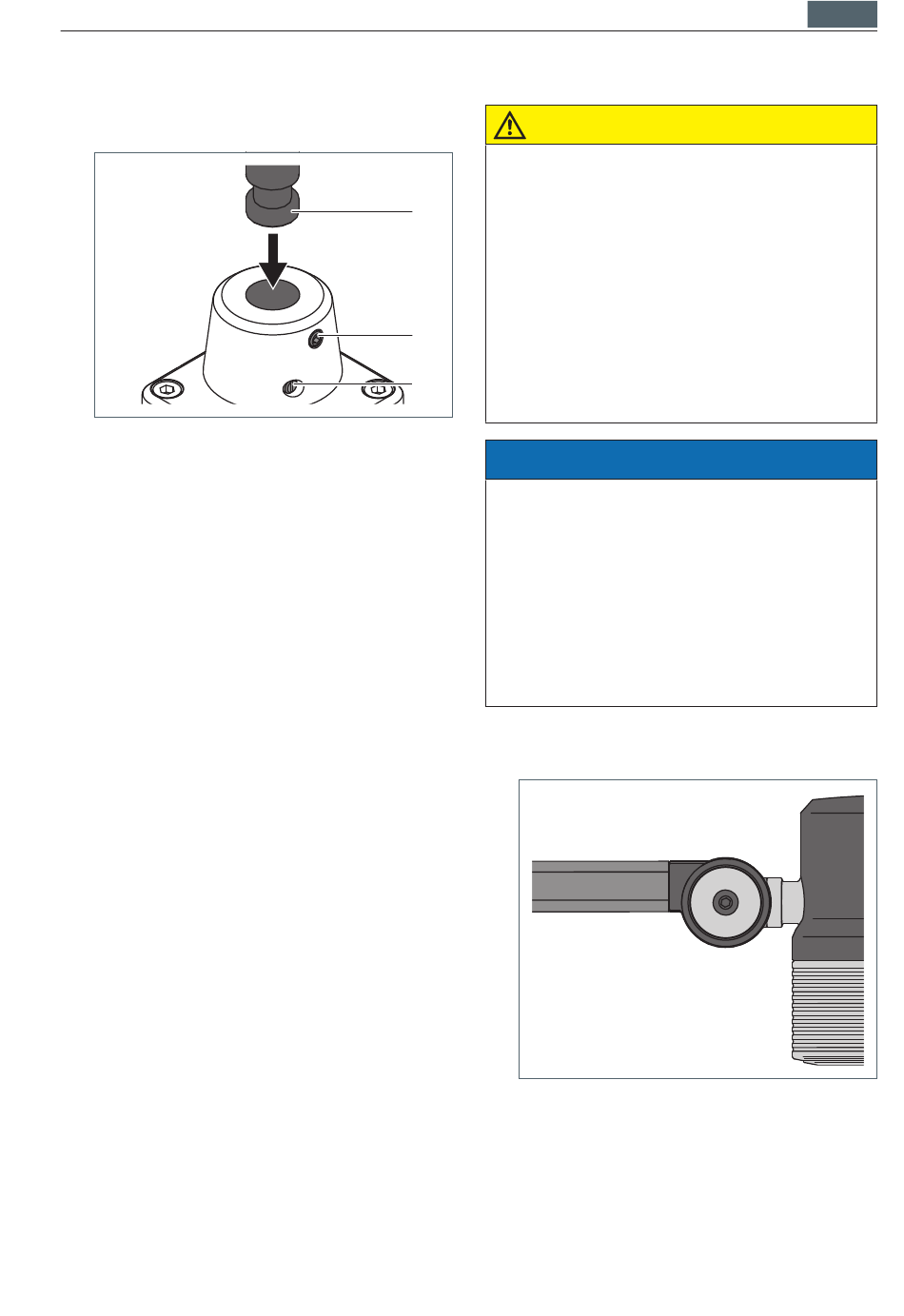

Fig. 3: Montare l'apparecchio d'illuminazione
sull'elemento di fissaggio.
X Rimuovere la vite C dall'elemento di fis-
saggio, vedi Fig. 3.
X Inserire il perno A dell'apparecchio d'il-
luminazione nell'apertura dell'elemento
di fissaggio.
X Per fissare l'apparecchio d'illumina-
zione, avvitare la vite C nell'elemento
di fissaggio.
3.3

Regolazione della frizione

È possibile regolare la rotazione dell'asta
nell'elemento di fissaggio (= frizione).
X Stringere il perno filettato B nell'ele-
mento di fissaggio fino a quando non
viene raggiunta la frizione desiderata,
vedi Fig. 3.
4. Posizionamento
ATTENZIONE
La caduta o il ribaltamento dell'ap-
parecchio d'illuminazione può cau-
A
sare lesioni.
Danni personali e materiali.
X Mentre le viti del giunto vengono
allentate, tenere fissa la testa
B
dell'apparecchio d'illuminazione.
X Stringere le viti del giunto dopo il
C
posizionamento.
AVVISO
Danni materiali dovuti a uso scorretto.
Danneggiamento dell'apparecchio.
X Non muovere i giunti in direzione
di rotazione opposta a quella pre-
vista.
X Non piegare il braccio flessibile ed
evitare raggi di piegatura piccoli.
X Portare l'apparecchio d'illuminazione
nella posizione desiderata.
Fig. 4: Giunto e vite del giunto.
X Nel caso di un'apparecchio d'illumina-
zione con giunti: stringere tutte le viti
del giunto finché l'apparecchio d'illumi-
nazione non rimane bloccato nella posi-
zione desiderata, vedi Fig. 4.
