Montage

ATTENTION
Risque de blessures en cas de chute
du luminaire.
Dommages physiques et matériels.
X N'utiliser que les éléments de fixa-
tion du fabricant.
X Monter le luminaire sur une sur-
face de montage appropriée.
REMARQUE pour les USA et le Canada :
lors du montage d'un luminaire avec bran-
chement au réseau (fiche NEMA 5-15), il
faut utiliser la pince de table comprise dans
le volume de livraison.
3.1 Monter l'élément de fixation
REMARQUE : Pour monter le luminaire
sur une surface verticale, il faut utili-
ser une équerre murale. Vous trouverez
l'équerre murale dans l'offre d'accessoires
de Waldmann.

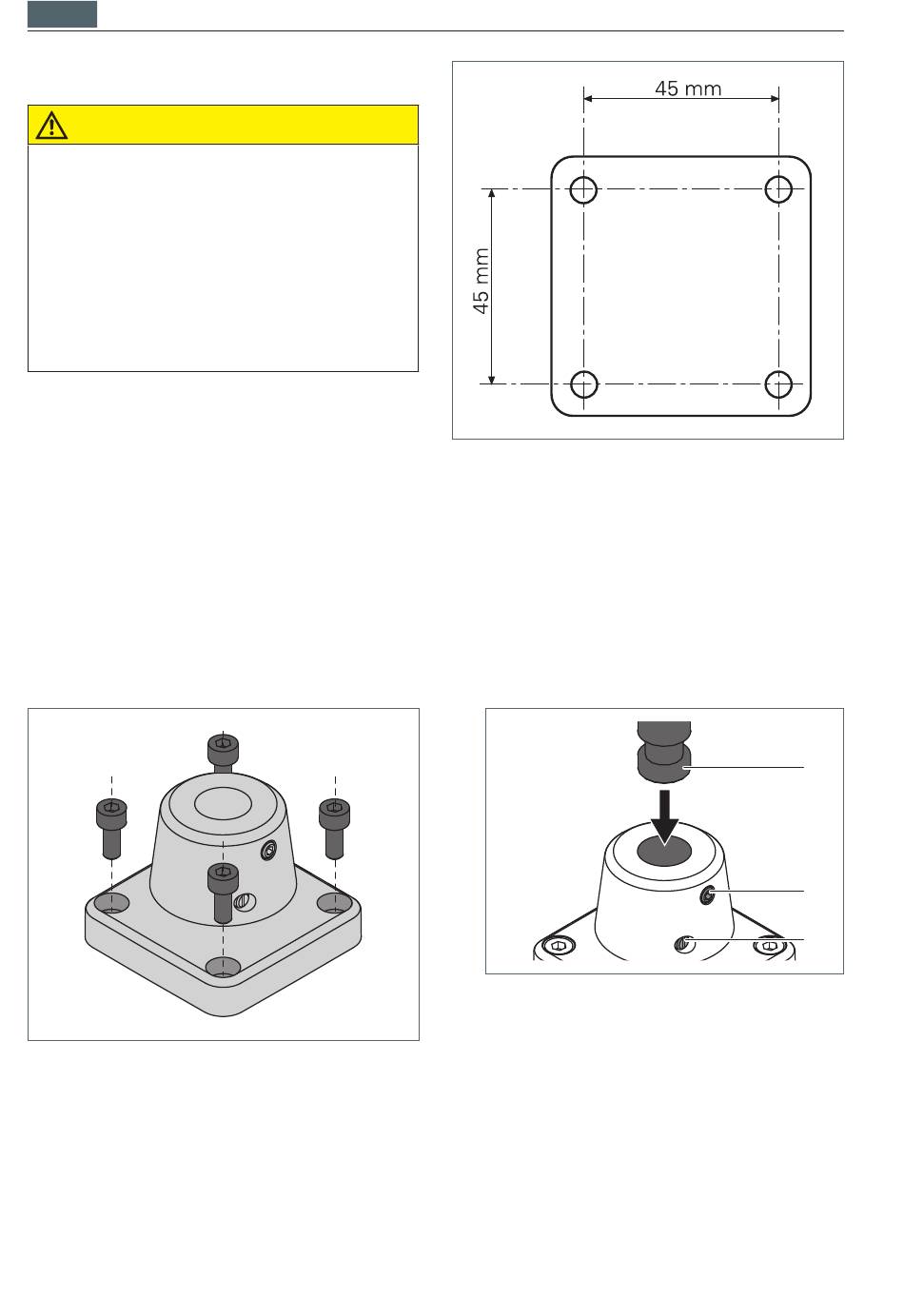

Fig. 1: Élément de fixation.
32
Fig. 2: Schéma de perçage.
REMARQUE : Respecter le schéma de per-
çage, voir Fig. 2.
X Visser l'élément de fixation sur la sur-
face de montage à l'aide de quatre vis
appropriées, voir Fig. 1.
3.2 Monter le luminaire sur l'élé-
ment de fixation
Fig. 3: Monter le luminaire sur l'élément
de fixation.
X Dévisser la vis C hors de l'élément de
fixation, voir Fig. 3.
X Introduire le tourillon A situé sur le lumi-
naire dans l'ouverture de l'élément de
fixation.
X Pour sécuriser le luminaire, visser la
vis C dans l'élément de fixation.
Montage
A
B
C
