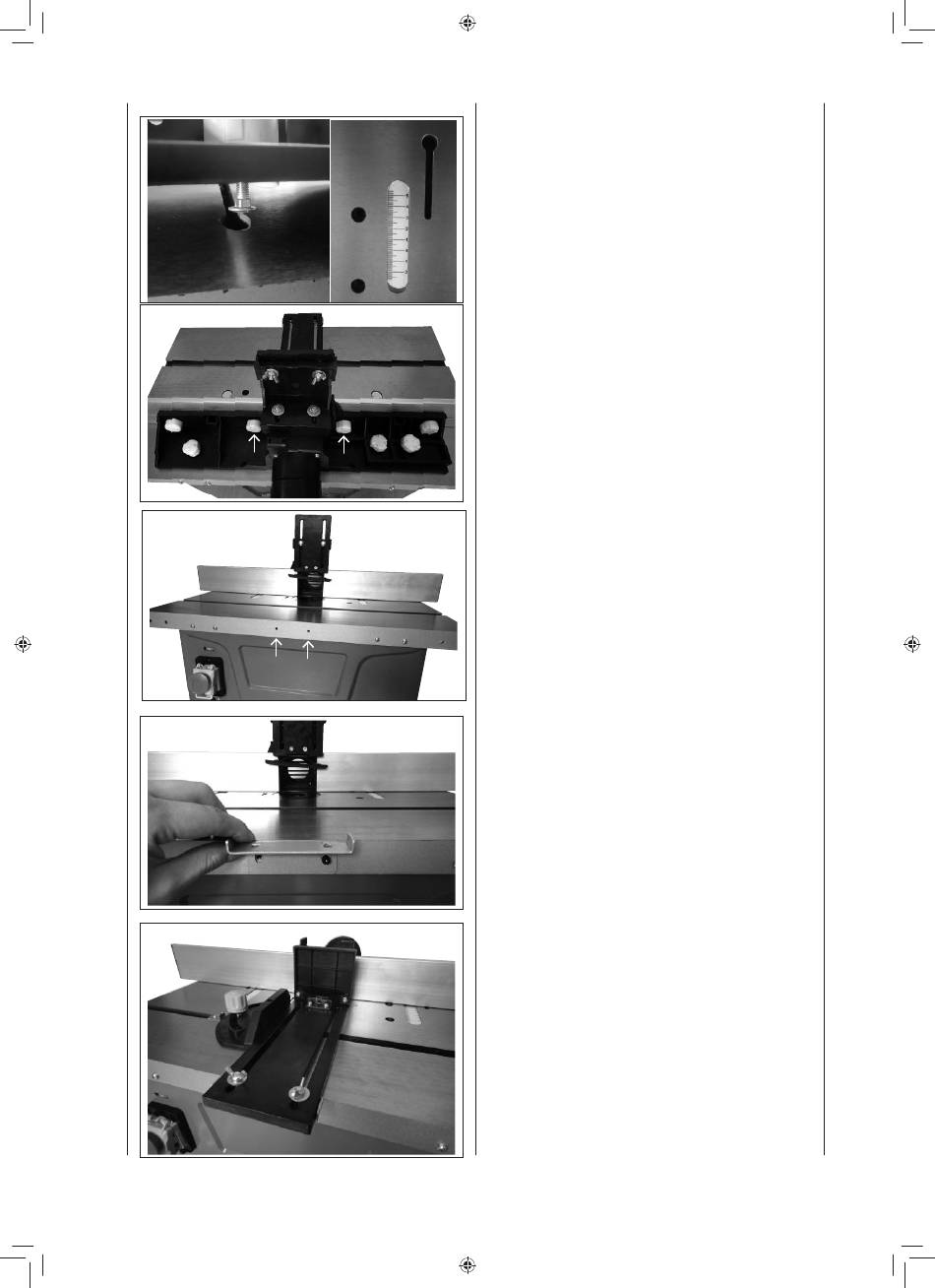

fig. 10
fig. 11
fig. 13
fig. 14
fig. 15
22
BA hf 50 scheppach classic.indd 22
Führen Sie die Köpfe der Rundkopfschrauben durch die
Öffnungen der Tischnuten (fig. 10).
Richten Sie den Fräsanschlag in der gewünschten Posi-
tion aus und ziehen Sie die Klemmmuttern an (fig. 11).
montage des rückschlagsicherungsanschlags
• Finden Sie in der Mitte auf der Vorderseite der Maschi-
ne die zwei Löcher (Fig. 13).
• Danach richten Sie den Rückdrehsicherungsanschlag
mit den zwei Löchern aus (Fig. 14).
• Führen Sie die zwei Schrauben und Beilagscheiben in
die Löcher ein, dann ziehen Sie sie mit einem Kreuz-
schraubendreher fest an.
• Anschließend installieren Sie den Anschlag so, dass
er sich schieben und auf die Stärke des Werkstücks
einstellen lässt.
• Nach der Einstellung fixieren Sie ihn mithilfe der zwei
Schrauben (Fig.15)
einstellen der Arbeitstiefe
Zum Einstellen oder Verringern der Spindelhöhe (dient
zum Einstellen der Höhe der Fräsmesser) drehen Sie den
Handgriff (siehe Abbildung), um die Höhe nach Wunsch
zu verringern oder zu vergrößern.
Zu Ihrer Sicherheit wird es bei den meisten Arbeiten drin-
gend empfohlen, mit dem niedrigsten Fräser in Bezug auf
die Tischoberfläche zu arbeiten.
