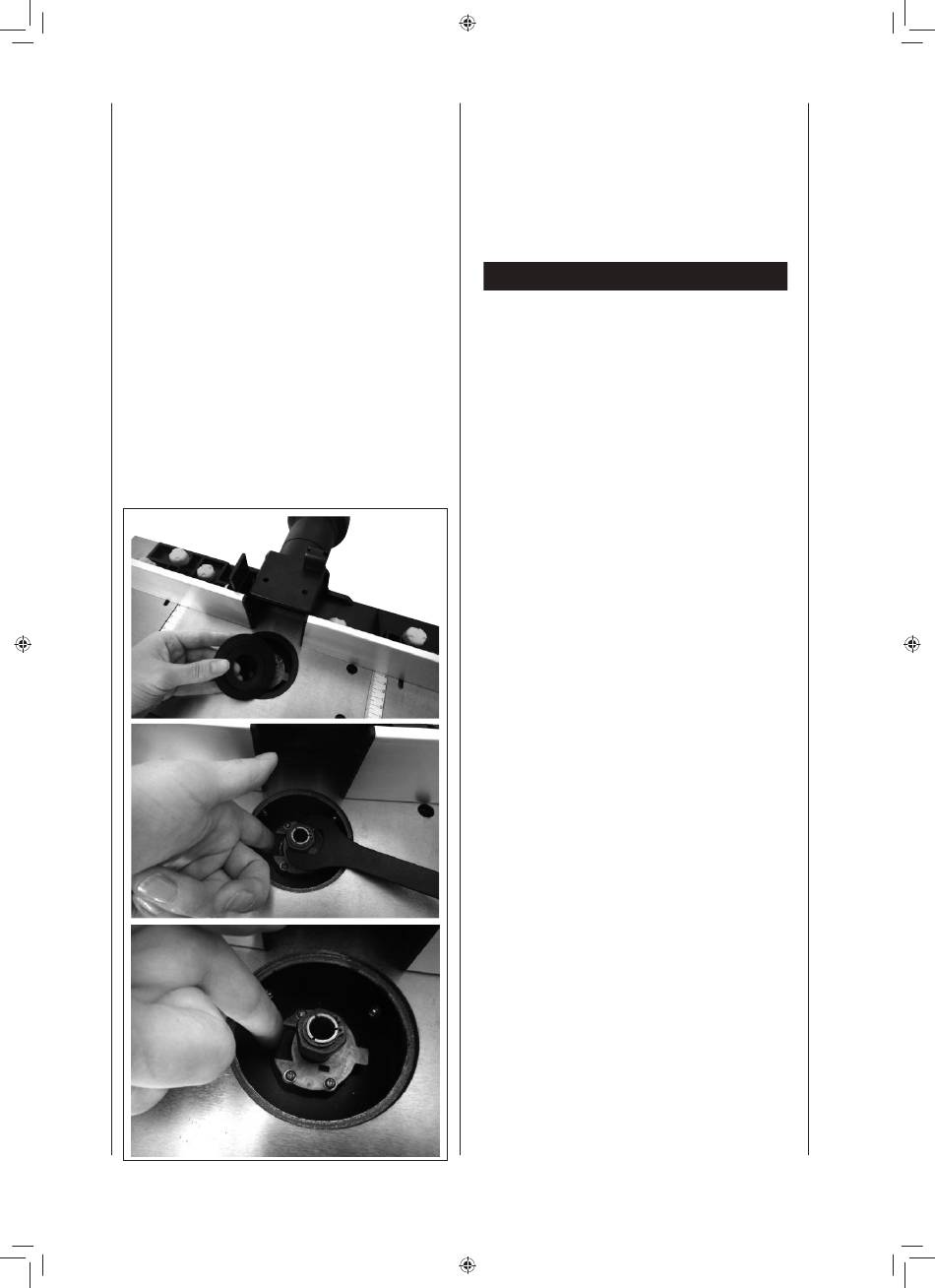

fig. 16
fig. 17
fig. 18
BA hf 50 scheppach classic.indd 111
Jyrsimen liitäntä imuriin
Liitäntämahdollisuus ulkoiseen imurilaitteeseen pölyn ja
lastujen imuroimiseksi (ei mukana toimituksessa) on ole-
massa.
Työntäkää imurin letku jyrsimen vasteen takana olevaan
liitoskohtaan. Letkuille, joiden halkaisija on 100 mm,
löydätte pakkauksesta kartiomaisen sovittimen.
Käyttöönotto
Huomio: Jyrsimessä on akseli, joka on kohtisuorassa ho-
risontaalista pöytää vastaan. Akseliin on tarkoitus kiin-
nittää kiekko- ja muotojyrsin työkalut. Jyrsinkonetta
käytetään koristereunusten, yksin- tai moninkertaisten
syvennysten, uurteiden, taitteiden, profiilien ja vastapro-
fiilien tekemiseen suorille ja kaareville pinnoille jne.
Jyrsinkoneella saa käyttää enintään 50 mm halkaisi-
jaltaan olevia jyrsimiä. Kun tarvitaan suurempia halkai-
sijoita, suosittelemme työskentelemistä useammassa
vaiheessa ja sovittamista korkeudensäätönapin avulla
toistuvasti tai vasteen säätämistä yhtä uudelleen.
Kiinnitysholkin asentaminen ja muuttaminen yläjyrsinnälle
• Ennen kiinnitysholkin vaihtamista vetäkää koneenne
pistoke pois pistokerasiasta. Valitkaa kiinnitysholkki,
joka vastaa juuri jyrsimenne halkaisijaa.
• Poistakaa aukon pienennyskappale, kuva 16
• Lukitkaa kara napilla, joka on karan alaosassa. Ku-
va 18
• Löysentäkää kiinnitysholkin kiinnitysmutteri mukana
toimitetulla avaimella. Kuva 17
• Lisätkää kiinnitysholkki, joka on mutterissa tai pois-
takaa se.
• Kiristäkää kiinnikkeen mutteri lujasti, samalla kun
pidätte karaa lukittuna. Varmistakaa ennen koneen
käyttöä, että jyrsintyökalu on lujasti kiinnitetty karan
päähän.
• Asettakaa aukon pienennyskappale aukkoon alkuperäi-
seen paikkaansa takaisin.
• Säätäkää vaste kulloinkin tarpeen mukaan pöydässä
olevan asteikon avulla.
• Yhdistäkää imulaite. Suosittelemme ehdottomasti imu-
laitteen (imujärjestelmän) liittämistä, jotta aukko pi-
detään avoimena lastuista ja jotta moottori viilenee ja
työkappaleen kulku helpottuu.
• Liittäkää kone takaisin virtaverkkoon.
Vasteiden säätö
Vasteiden käyttäminen on pakollista. Jokaista työtä on
tarkasteltava erikseen. Jokaisessa uudessa käytössä Tei-
dän täytyy varmistua, että suojalaitteet on oikein asennet-
tu ja säädetty.
Jokaisessa uudessa käytössä täytyy jokainen puristuskap-
pale säätää uudelleen.
Varmistautukaa, että kaikki ruuvit on hyvin kiristetty, en-
nen kuin aloitatte jyrsimisen.
pöytärenkaiden käyttö
Pöytärengasta (tai aukon pienennyskappaletta) täytyy
