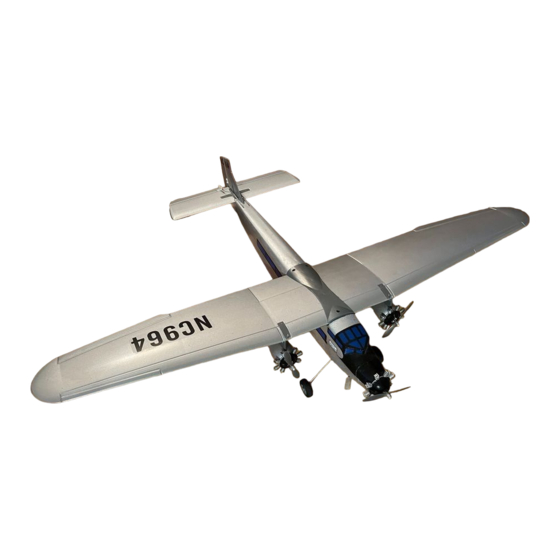

EP Flugmodell „Trimotor Tin Goose"
(Bausatz)
EP „Trimotor Tin Goose" Model Plane
(construction kit)
Modèle réduit d'avion EP « Trimotor Tin Goose »
(kit)
EP vliegmodel „Trimotor Tin Goose"
(bouwset)
Best.-Nr. / Item No. / N° de commande / Bestnr.: 20 63 75
Bedienungsanleitung
Operating Instructions
Notice d'emploi
Gebruiksaanwijzing
Seite 2 - 19
Page 20 - 37
Page 38 - 55
Pagina 56 - 73
Version 07/08
Publicité
Chapitres
Table des Matières
Manuels Connexes pour Reely sky
Sommaire des Matières pour Reely sky
- Page 1 EP Flugmodell „Trimotor Tin Goose“ (Bausatz) EP „Trimotor Tin Goose“ Model Plane (construction kit) Modèle réduit d’avion EP « Trimotor Tin Goose » (kit) EP vliegmodel „Trimotor Tin Goose“ (bouwset) Best.-Nr. / Item No. / N° de commande / Bestnr.: 20 63 75 ...
-
Page 2: Table Des Matières
Inhaltsverzeichnis Seite 1. Einführung ............................................3 2. Bestimmungsgemäße Verwendung ..................................... 3 3. Produktbeschreibung ........................................... 3 4. Lieferumfang ............................................4 5. Symbol-Erklärung ..........................................5 6. Sicherheitshinweise ..........................................5 a) Allgemein ............................................5 b) Vor der Inbetriebnahme ........................................5 c) Während des Betriebs ........................................6 7. -
Page 3: Einführung
1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. -
Page 4: Lieferumfang
4. Lieferumfang Bild 1 Bevor Sie mit dem Bau beginnen, sollten Sie anhand der Stückliste den Lieferumfang Ihres Modells kontrollieren. Hauptkomponenten: 1 Rumpf 2 Seitenleitwerk 3 Tragfläche 4 Triebwerksgondel-Halter 5 Fahrwerk mit Rädern 6 Höhenleitwerk Zubehör (ohne Abbildung): - 3 Propeller und 3 Ersatzpropeller - Montageschrauben - Kreuzschlitz-Schraubendreher - Anschlusskabel für Flugregler... -
Page 5: Symbol-Erklärung
5. Symbol-Erklärung Das Symbol mit dem Ausrufezeichen weist Sie auf besondere Gefahren bei Handhabung, Betrieb oder Bedienung hin. Das „Pfeil“-Symbol steht für spezielle Tipps und Bedienhinweise. 6. Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Fol- geschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht wer- den, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie. -
Page 6: Während Des Betriebs
• Beachten Sie zudem die besonderen Sicherheitshinweise für den Betrieb der Fernsteuerung und des Flugreglers. Genaue Hinweise diesbezüglich sind den jeweiligen Unterlagen zu entnehmen. • Überprüfen Sie vor jeder Inbetriebnahme den korrekten und festen Sitz der Propeller. • Schalten Sie immer zuerst den Sender ein. Erst danach darf der Flugakku des Modells angeschlossen, bzw. das Modell eingeschaltet, werden. Andernfalls kann es zu unvorhersehbaren Reaktionen des Elektroflugmodells kommen und die Propeller können ungewollt anlaufen! Wichtig! Schalten Sie deshalb auch nie den Sender aus, solange die Empfangsanlage im Modell noch in Betrieb ist. -
Page 7: Fertigstellung Des Flugmodells
8. Fertigstellung des Flugmodells Bevor Sie mit der Montage des Modells beginnen, sollten Sie sich eine geeignete Unterlage zurecht legen. Um hervorragende Flugleistungen zu erzielen, ist Ihr Modell aus leichtem Formschaumstoff gefertigt. Dieses Material ist jedoch sehr empfindlich, kleine Unachtsamkeiten bei der Montage des Modells führen dann sehr schnell zu unschönen Dellen oder gar Löchern. -
Page 8: Einbau Des Flugreglers
c) Einbau des Flugreglers Löten Sie am Akku-Anschlusskabel des Flugreglers einen zum Flugakku passenden Hochstromstecker (1) an. Das Anschlusskabel wird dann zusammen mit dem Stecker von innen durch den Akkuschacht nach au- ßen geführt. Dazu ist der Akkuschachtdeckel (siehe auch Bild 14, Pos. 3) abzunehmen. -
Page 9: Montage Des Höhenleitwerkes
Nun können Sie die Tragfläche auf den Rumpf aufsetzen. Achten Sie dabei darauf, dass weder Kabel noch Steckverbinder eingeklemmt oder gequetscht werden. Die Tragfläche wird mit drei Schrauben mit 3 mm Ø befestigt. Vorne (3) wird die 15 mm lange Schraube verwendet und hin- ten (4) werden die beiden 10 mm langen Schrauben eingedreht. -
Page 10: Anlenken Des Höhenruders
Sollte das Höhenleitwerk schräg zur Tragfläche stehen, so überprüfen Sie zunächst, ob die Tragfläche an beiden Seiten spaltfrei am Rumpf aufliegt. Steht trotz korrekter Tragflächenmontage das Höhenleitwerk deutlich sichtbar schief, schrauben Sie es wieder ab. Leichte Fehlstellungen können durch vorsichtiges Abschleifen der zu hoch liegenden Seite der Auflagefläche (5) mit feinem Sandpapier korrigiert werden. -
Page 11: Überprüfen Und Einstellen Der Höhenruderanlenkung
h) Überprüfen und Einstellen der Höhenruderanlenkung Nehmen Sie zunächst den Sender und anschließend das Modell in Be- trieb. Wenn Sie den Höhenruder-Steuerknüppel am Sender nach unten ziehen, muss die Hinterkante der Höhenruderklappe (1) ca. 10 mm nach oben ausschlagen. Sollte die Ruderklappe nach unten ausschlagen, so schalten Sie am Sender mit der Servo-Reversefunktion die Drehrichtung für das Höhen- ruder-Servo um. -
Page 12: Montage Des Seitenruders
i) Montage des Seitenruders Schieben Sie das Seitenleitwerk (1) von hinten zwischen die beiden Haltestege des Höhenleitwerks (2) so ein, dass der Verbindungssteg der beiden Höhenruderblätter (3) in der Aussparung im Seitenruder Platz findet. Anschließend drücken Sie das Seitenleitwerk bis zum Anschlag nach unten. -
Page 13: Überprüfen Und Einstellen Der Seitenruderanlenkung
k) Überprüfen und Einstellen der Seitenruderanlenkung Nehmen Sie zunächst den Sender und anschließend das Modell in Be- trieb. Wenn Sie den Seitenruder-Steuerknüppel am Sender nach links drücken, muss die Hinterkante des Seitenruders (1) ca. 15 mm nach links (von hinten gesehen) ausschlagen. Sollte die Ruderklappe nach rechts ausschlagen, so schalten Sie am Sender mit der Servo-Reversefunktion die Drehrichtung für das Seiten- ruder-Servo um. -
Page 14: Montage Der Propeller
l) Montage der Propeller Schieben Sie zunächst die Propeller (1) „trocken“ auf die Motorwellen auf. Achten Sie dabei darauf, dass Sie die Propeller nicht verkantet ansetzen und dabei nur schwachen aber gefühlvollen Druck ausüben. Schieben Sie den Propeller nicht bis zum Anschlag auf die Welle, sondern lassen Sie noch einen ausreichenden Abstand, damit der Propeller nicht an der Sternmotorattrappe schleift. -
Page 15: Einsetzen Des Flugakkus
m) Einsetzen des Flugakkus Der Akkuschacht ist für die Aufnahme eines 6zelligen Micro-Akkus (1) vorgesehen (Abmessungen ca. 21 x 31 x 46 mm), Nehmen Sie zunächst den Sender in Betrieb und stellen den Steuer- knüppel für die Motorfunktion in die Stellung „Motor aus“. Sollte am Flug- regler ein Funktionsschalter (2) vorhanden sein, so muss dieser in der Stellung „AUS“... -
Page 16: Überprüfen Des Schwerpunktes
p) Überprüfen des Schwerpunktes Der Schwerpunkt des Modells ist konstruktionsbedingt fest vorgegeben und liegt etwa an der Hinterkante des Triebwerksgondel-Halters. Wenn das Modell an diesem Punkt rechts und links vom Rumpf angehoben wird, sollte es sich in der Waage befinden. Durch Zugabe von Bleigewichten an der Rumpfspitze oder am Rumpf- heck kann der Schwerpunkt gegebenenfalls verlagert werden. -
Page 17: Einfliegen Des Modells
10. Einfliegen des Modells Nachdem Sie den Schwerpunkt, die Funktion der Motoren sowie die Richtung der Ruderausschläge überprüft haben, ist Ihr Modell zum Erstflug bereit. Wir empfehlen Ihnen in jedem Fall einen erfahrenen Modellflug-Piloten zu kontaktieren oder einen Modellbau-Verein in Ihrer Nähe aufzusuchen, falls Sie mit dem Einfliegen eines Flugmodells nicht vertraut sind. -
Page 18: Die Erste Landung
d) Die erste Landung Wie der Start, sollte auch die Landung immer gegen den Wind erfolgen. Reduzieren Sie die Motorleistung und fliegen Sie große flache Kreise. Ziehen Sie dabei nicht zu stark am Höhenruder, um die Flughöhe gezielt zu verringern. Wählen Sie die letzte Kurve vor dem Landeanflug so, dass Sie im Notfall ausreichenden Platz für die Landung haben und die Flugrichtung beim Landeanflug nicht mehr wesentlich korrigiert werden muss. -
Page 19: Technische Daten
13. Technische Daten Stromversorgung ..........Empfohlen: 7,2 V/650 mAh, NiMH-Akku Spannweite ............990 mm Rumpflänge ............740 mm Gewicht .............. 455 g Motoren .............. 3 x 180Sl Höhenruder-Ausschlag hoch/tief ......10/10 mm Seitenruder-Ausschlag links/rechts ....15/15 mm... - Page 20 Table of Contents Page 1. Introduction ............................................21 2. Intended Use ............................................21 3. Product Description ..........................................21 4. Included in Delivery ..........................................22 5. Explanation of Symbols ........................................23 6. Safety Instructions ..........................................23 a) General Information ........................................23 b) Before Operation ..........................................
-
Page 21: Introduction
1. Introduction Dear customer! Thank you for purchasing this product. The product meets the requirements of the current European and national guidelines. These operating instructions relate to this product. They contain important information on how to put the product into operation and how to assemble it. -
Page 22: Included In Delivery
4. Lieferumfang Included in Delivery Figure 1 Before you commence assembly, you should check the scope of delivery of your model against the piece list. Main components: 1 Fuselage 2 Vertical rudder 3 Wing 4 Engine nacelle stub 5 Undercarriage with wheels 6 Elevator rudder Accessories (no illustration): - 3 propellers and 3 spare propellers... -
Page 23: Explanation Of Symbols
5. Explanation of Symbols The icon with the exclamation mark points out particular dangers associated with handling, function or operation. The “arrow“ symbol indicates special tips and operating information. 6. Safety instructions In case of damage caused by not complying with these safety instructions the guarantee will be rendered void. We will not assume any responsibility for any resulting damages! We do not accept any liability for personal injury or damage to property caused by incorrect handling or failure to observe the safety instructions. -
Page 24: Important
• Please note also the special safety instructions for operating the remote control and the flight control unit. Exact instructions for these components can be found in the corresponding documentation. • Check before each operation the correct and secure position of the propellers. •... -
Page 25: Final Assembly Of The Model
8. Final assembly of the airplane model Before starting with the assembly of the model, you should ensure an appropriate surface In order to attain excellent flight performance, your model is manufactured from light plastic foam. However, this material is very sensitive. Small mistakes during assembly of the model quickly lead to unsightly bumps or even holes in the surface. -
Page 26: Installation Of The Flight Control Unit
c) Installation of the flight control unit Solder a high current plug (1) suited to the flight battery onto the rechargeable battery connection of the flight control unit. The connection cable and the plug are laid from the inside to the outside through the rechargeable battery tray. -
Page 27: Mounting The Elevator Unit
Now you can set the wing onto the fuselage. Make sure that neither cable nor connector are clamped or jammed. The wing is fastened with 3 screws with a diameter of 3 mm. The long 15 mm screw is used at the front (3) and both 10 mm screws are screwed at the rear (4). -
Page 28: Linkage Of The Elevator
If the elevator unit is slanted in relation to the wing, check first, if the wing is fixed gap-free on both sides at the fuselage. If despite a correct wing assembly, the elevator unit is still visibly slanted , then unscrew it again. Slight incorrect positions can be corrected by sanding carefully the side of the contact area (5) that is too high with a fine sand paper. -
Page 29: Checking And Setting The Elevator Linkage
h) Checking and setting the elevator linkage First start running the transmitter then the model. When you pull the elevator control lever on the transmitter downwards, the rear edge of the elevator flap (1) must deflect approx. 10 mm upwards. If the rudder flap deflects downwards, then use the servo reverse function on the transmitter to invert the rotational direction of the elevator servo. -
Page 30: Mounting The Rudder
i) Mounting the rudder Push the fin (1) from behind between both struts of the elevator unit (2) so that the connecting struts of both elevator blades (3) are positioned in the recess in the rudder. Push the fin downward until it locks in place. The two joints at the lower edge of the fin (4) must snatch into the recesses in the fuselage and in the elevator unit. -
Page 31: Checking And Setting The Rudder Linkage
k) Checking and setting the rudder linkage First start running the transmitter then the model. If you push the rudder control lever on the transmitter to the left, the back edge of the rudder (1) has to deflect to the left (when seen from behind) by approx. 15 mm. If the rudder flap deflects to the right, then use the servo reverse function on the transmitter to invert the rotational direction of the rudder servo. -
Page 32: Mounting The Propeller
l) Mounting the propeller First slide the propellers (1) "dry" onto the motor shafts. Make sure when installing the propellers that they are not wedged, twisted or jammed, exert only gentle sensitive pressure to push them on. Do not push the propeller until it locks in place on the shaft but rather leave a sufficient distance to prevent the propeller from rubbing the dummy radi- al engine. -
Page 33: Inserting The Flight Battery
m) Inserting the flight battery The battery tray is intended to hold a 6 cell micro-rechargeable battery (1) (dimensions approx. 21 x 31 x 46 mm). First, start the transmitter and push the control lever for the motor function into the "motor off" position. If there is a function switch (2) on the flight control unit, this must be in the "off"... -
Page 34: Checking The Centre Of Gravity
p) Checking the centre of gravity The centre of gravity of the model is preset as a result of the model's construction and is approximately at the trailing edge of the engine nacelle stub. When the model is lifted at this point right and left from the fuselage, it should settle in a horizontal position. -
Page 35: Flying The Model
10. Flying the Model After you have checked the centre of gravity, the functioning of the motors as well as the direction of the rudder surface travel, your model is ready for its first flight. However, we recommend you contact an experienced model airplane pilot or a model construction club in your area if you are not sure as how to fly an airplane model. -
Page 36: The First Landing
d) The first landing As with the start, the landing must always take place against the wind. Reduce the motor performance and fly in big flat circles. Do not pull too hard on the elevator in order to be able to reduce the flying altitude selectively. Select the last curve before the approach for a landing so that in case of an emergency you would have sufficient room for landing and so that you would not have to effect considerable corrections to the course during the approach for a landing. -
Page 37: Technical Data
13. Technical Data Power supply ............. Recommended 7.2 V/650 mAh NiMH rechargeable battery Wing span ............990 mm Length of fuselage ..........740 mm Weight ..............455 g Motors ..............3 x 180Sl Elevator deflection high/low ....... 10/10 mm Rudder deflection left/right ......... - Page 38 Table des matières Page 1. Introduction ............................................39 2. Utilisation conforme ........................................... 39 3. Description du produit ........................................39 4. Étendue de la fourniture ........................................40 5. Explication des symboles ........................................41 6. Consignes de sécurité ........................................41 a) Généralités ...........................................
-
Page 39: Introduction
1. Introduction Chère cliente, cher client, Nous vous remercions de l'achat du présent produit. Ce produit est conforme aux exigences des directives nationales et européennes en vigueur. Le mode d'emploi suivant correspond au produit mentionné ci-dessus. Il contient des consignes importantes pour la mise en service et la manipulation du produit. -
Page 40: Contenu De L'emballage
4. Contenu de l’emballage Figure 1 Avant de procéder au montage, vérifiez le contenu de l'emballage de votre modèle à l'aide de la liste des pièces. Composants principaux : 1 Fuselage 2 Empennage vertical 3 Ailes 4 Support des nacelles moteurs 5 Train d´atterrissage avec roues 6 Empennage horizontal Accessoires (sans illustration) :... -
Page 41: Explication Des Symboles
5. Explication des symboles Le symbole avec un point d'exclamation attire l'attention sur les risques spécifiques lors du maniement, de la mise en service et de l´utilisation du produit. Le symbole de la flèche précède des conseils et consignes d´utilisation particuliers. ... -
Page 42: Pendant Le Fonctionnement
• Respectez en plus les consignes de sécurité spéciales pour le fonctionnement de la radiocommande et du régulateur de vol. Pour des précisions d´informations à ce sujet, consultez la documentation respective. • Vérifiez avant chaque mise en service que les hélices sont correctement placées et bien fixées. •... -
Page 43: Assemblage Final Du Modèle
8. Assemblage final du modèle réduit d'avion Préparez une surface de travail appropriée avant de procéder au montage du modèle. Votre modèle est fabriqué en mousse synthétique légère permettant d'obtenir des caractéristiques de vol excellentes. Cependant, ce matériau est très sensible, de petites inattentions lors du montage du modèle occasionnent très vite des bosses inesthétiques, ou même des trous. -
Page 44: Montage Du Régulateur De Vol
c) Montage du régulateur de vol Soudez un connecteur à haute intensité (1) adéquat pour l´accu de propulsion sur le câble de raccordement de l´accu du régulateur de vol. Passez ensuite le câble de raccordement avec le connecteur de l’intérieur à... -
Page 45: Montage De L'empennage Horizontal
Maintenant, vous pouvez placer les ailes sur le fuselage. Prenez garde à ce que le câble et le connecteur ne soient ni coincés ni écrasés. Les ailes sont fixées au moyen de trois vis ayant un diamètre de 3 mm. La vis de 15 mm de longueur est vissée à... -
Page 46: Articulation De La Gouverne De Profondeur
Au cas où l'empennage horizontal serait placé trop incliné vers les ailes, contrôlez d'abord si les ailes ont été posées de sorte qu'il n'existe pas de fente entre celles-ci et le fuselage. Enlevez l'empennage horizontal s'il est visiblement incliné malgré avoir monté... -
Page 47: Vérifier Et Régler L'articulation De La Gouverne De Profondeur
h) Vérifier et régler l'articulation de la gouverne de profondeur Mettez en service d'abord l'émetteur, puis le modèle. Quand le levier de la gouverne de profondeur sur l'émetteur tire vers le bas, le bord de fuite du volet de la gouverne de profondeur (1) doit braquer d'env. 10 mm vers le haut. -
Page 48: Montage De La Gouverne De Direction
i) Montage de la gouverne de direction Introduisez la dérive (1) par l'arrière entre les deux éléments de support de l'empennage horizontal (2) de sorte que l'élément de liaison des deux volets de la gouverne de profondeur (3) soit bien placé dans l'encoche de la gouverne de direction. -
Page 49: Vérifier Et Régler L'articulation De La Gouverne De Direction
k) Vérifier et régler l'articulation de la gouverne de direction Mettez en service d'abord l'émetteur, puis le modèle. Si vous poussez, sur l'émetteur, le levier de commande de la gouverne de direction vers la gauche, le bord de fuite de la gouverne de direction (1) doit braquer d'env. -
Page 50: Montage Des Hélices
l) Montage des hélices Placez en premier lieu les hélices (1) sur l'arbre du moteur sans les fixer. Prenez soin à ne pas coincer les hélices et à n'exercer avec doigté qu'une pression légère. Faites glisser l'hélice sur l'arbre en laissant une distance suffisante afin qu'elle ne frotte pas la maquette du moteur en étoile. -
Page 51: Montage De L'accu De Propulsion
m) Montage de l’accu de propulsion Le logement des accus est prévu pour recevoir un micro-accu de 6 éléments (1) (dimensions: env. 21 x 31 x 46 mm). Allumez d'abord l'émetteur et amenez le levier de commande pour la fonction du moteur en position «moteur éteint». S'il existe un commutateur de fonctionnement (2) sur le régulateur de vol, celui-ci doit être sur «ETEINT». -
Page 52: Contrôle Du Centre De Gravité
p) Contrôle du centre de gravité Le centre de gravité du modèle est prédéfini dû à la construction et se trouve à peu près au bord arrière du support des nacelles moteurs. Lorsque le modèle est soulevé à cet endroit à gauche et à droite du fuselage, il doit se trouver en équilibre. -
Page 53: Rodage Du Modèle
10. Rodage du modèle Après avoir vérifié le centre de gravité, le fonctionnement des moteurs et le sens de braquage des gouvernes, votre modèle est prêt pour le premier vol. En tout cas, nous vous recommandons de vous adresser à un pilote expérimenté en modélisme ou à un club de modélisme près de chez vous, si vous n'êtes pas familiarisé... -
Page 54: Premier Atterrissage
d) Premier atterrissage Il faut toujours atterrir face au vent, comme il en est pour le décollage. Réduisez le régime moteur et volez en décrivant de grands cercles plats. N'actionnez pas trop fort la gouverne de profondeur pour diminuer l'altitude de vol de manière ciblée. Choisissez le dernier virage avant l'approche de sorte qu'il y ait, en cas d'urgence, suffisamment d'espace pour atterrir sans devoir corriger encore beaucoup le sens du vol. -
Page 55: Caractéristiques Techniques
13. Caractéristiques techniques Alimentation en courant ........... Recommandation : 7,2 V/650 mAh accu NiMH Envergure ................ 990 mm Longueur du fuselage ............740 mm Poids ................455 g Moteurs ................3 x 180Sl Braquage de la gouverne de profondeur haut/bas ..10/10 mm Débattement gouverne de direction gauche/droite .. - Page 56 Inhoudsopgave Pagina 1. Inleiding .............................................. 57 2. Gebruik volgens de voorschriften ...................................... 57 3. Productbeschrijving ..........................................57 4. Omvang van de levering ........................................58 5. Verklaring van symbolen ........................................59 6. Veiligheidsinstructies .......................................... 59 a) Algemeen ............................................. 59 b) Vóór de inbedrijfstelling ........................................
-
