Wichtige Informationen

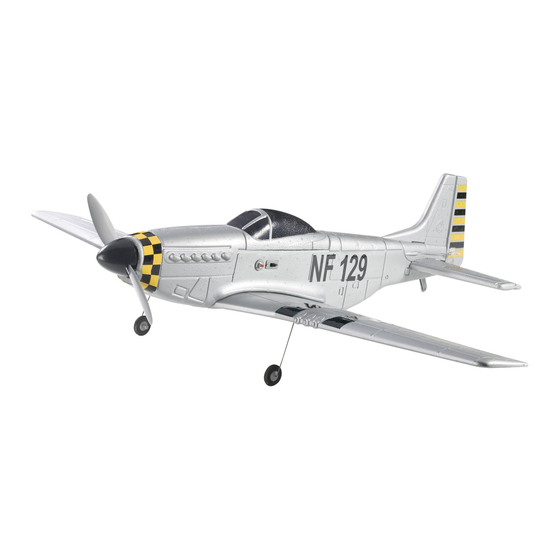

EP Flugmodell „P-51D Mustang" RtF
Best.-Nr: 20 55 22
Sehr geehrte Kundin, sehr geehrter Kunde,
bei der Ihnen vorliegenden Version des Flugmodells hat sich zum Vorgängermodell die
Steuerknüppelbelegung des Senders geändert. Im Gegensatz zu den Angaben in der
beiliegenden Bedienungsanleitung wird die Motorfunktion nun mit dem linken Steuerknüppel
gesteuert und das Höhenruder reagiert auf den rechten Steuerknüppel.
Die Bildnummerierung im folgenden Text entspricht der Bedienungsanleitung zur
205522.
Die Belegung der Bedienelemente am Sender lautet nun wie folgt:
1. Tragegriff
2. Teleskopantenne
3. LED-Anzeige für die Betriebsspannung
4. Trimmschieber für das Höhenruder
5. Steuerknüppel für das Quer- und Höhenruder
6. Trimmschieber für das Querruder
7. Funktionsschalter
8. Reverse-Schalter für das Höhenruder
9. Reverse-Schalter für die Motorfunktion
10. Reverse-Schalter für das Seitenruder
11. Reverse-Schalter für die Querruder
12. Senderquarz
13. Trimmschieber für das Seitenruder
14. Steuerknüppel für das Seitenruder und die Motor-Funktion
15. Trimmschieber für die Motor-Funktion
16. Öse für optional erhältlichen Umhängegurt
Bitte beachten Sie, dass sämtliche Textpassagen in der Bedienungsanleitung, die
sich auf die Steuerknüppel-Funktionen beziehen, aufgrund der vertauschten Knüppel-
belegung nicht mehr korrekt sind.
Version 11/10
Bild 2
Die Überprüfung der Ruderfunktion sieht in der berichtigten Version nun wie folgt aus:
Querruderfunktion
Wird der Steuerknüppel für das Quer- und Höhenruder (siehe Bild 2, Pos. 5) nach links bewegt,
muss das linke Querruder nach oben und das rechte Querruder nach unten ausschlagen.
Wird der Steuerknüppel für das Quer- und Höhenruder nach rechts bewegt, muss das linke
Querruder nach unten und das rechte Querruder nach oben ausschlagen.
Höhenruderfunktion
Wird der Steuerknüppel für das Quer- und Höhenruder (siehe Bild 2, Pos. 5) nach unten
bewegt, muss das Höhenruder nach oben ausschlagen.
Wird Steuerknüppel für das Quer- und Höhenruder nach oben bewegt, muss das Höhenruder
nach unten ausschlagen.
Seitenruderfunktion
Wird der Steuerknüppel für das Seitenruder und die Motor-Funktion (siehe Bild 2, Pos. 14)
nach links bewegt, muss das Seitenruder nach links ausschlagen.
Wird der Steuerknüppel für das Seitenruder und die Motor-Funktion nach rechts bewegt, muss
das Seitenruder nach rechts ausschlagen.
Motorfunktion
Wird der Steuerknüppel für das Seitenruder und die Motor-Funktion (siehe Bild 2, Pos. 14) in
die unterste Stellung gebracht, ist der Motor abgeschaltet. Wird der Steuerknüppel nach oben
geschoben, ändert der Motor in Abhängigkeit der Knüppelstellung seine Drehzahl. Die
maximale Motorleistung ist erreicht, wenn sich der Steuerknüppel in der obersten Stellung
befindet.
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240
Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfil-
mung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmi-
gung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und
Ausstattung vorbehalten.
© Copyright 2010 by Conrad Electronic SE.
Bild 17a
Bild 17b
Bild 18a
Bild 18b
Bild 19a
Bild 19b
V1_1110_01
