nvent PYROTENAX System 1850 Manuel D'installation page 90

7
Annexes
Support de câble cuivre MI (attaches ou
cerclages en cuivre et système de support)
fixé à une structure résistant au feu à l'aide
d'attaches approuvées
Cerclage en acier inoxydable
autour du profilé qui
maintient l'épissure en place
)
Espacement compris
p o
( 3 9
entre 410 et 460 mm
m
(16 et 18 po) au centre
x 1
M a
m
x 1
M a
)
p o
( 3 9
Mur en béton
ou maçonné
Câble à
isolation
minérale
Profilé en acier solide de 41 mm
(1 5/8 po), 200 mm (8 po) de
longueur, monté (ou soudés) à 90°
du profilé en acier fixé au mur
Profilé vertical de 41 mm (1-5/8 po) en acier
solide, fixé à la surface à l'aide d'éléments de
fixation résistant au feu approuvés

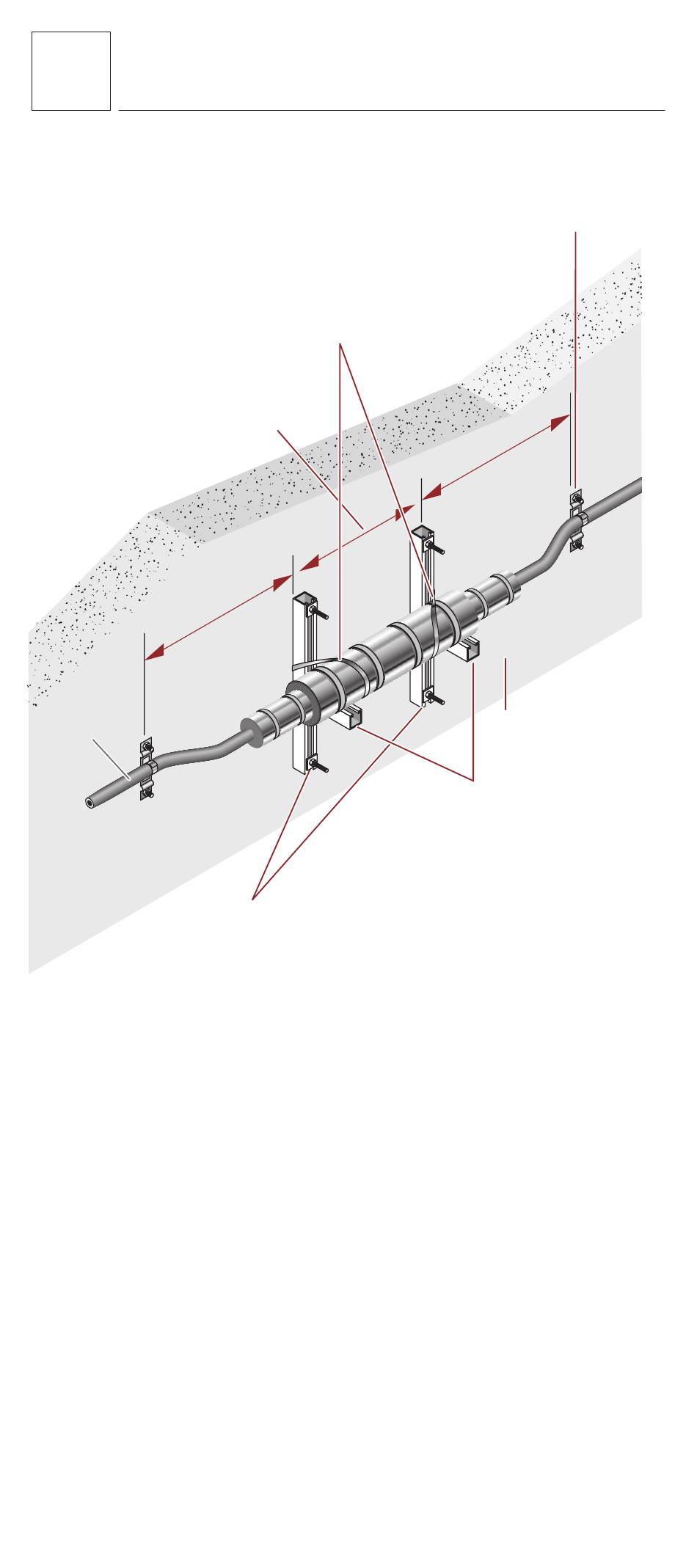

Figure A8 : Trousse d'épissure pour installation sur place
