nvent PYROTENAX System 1850 Manuel D'installation page 40

5
Installation
Circuit simple
(option préférée)
Circuit simple
(option alternative)
Deux câbles en parallèle
par phase
(option préférée)
Deux câbles en parallèle
par phase
(option alternative)
Trois câbles ou plus en
parallèle par phase
(option préférée)
Trois câbles ou plus en
parallèle par phase
(option alternative)
Remarque :Pour les valeurs nominales à l'air libre, l'espacement « S » entre les
ensembles de câbles doit être d'un diamètre min. de 2,15 pour les câbles aux
États-Unis (NEC) et au Canada (CEC). Les valeurs nominales à l'air libre ne
s'appliquent pas aux câbles à gaine de polymère.

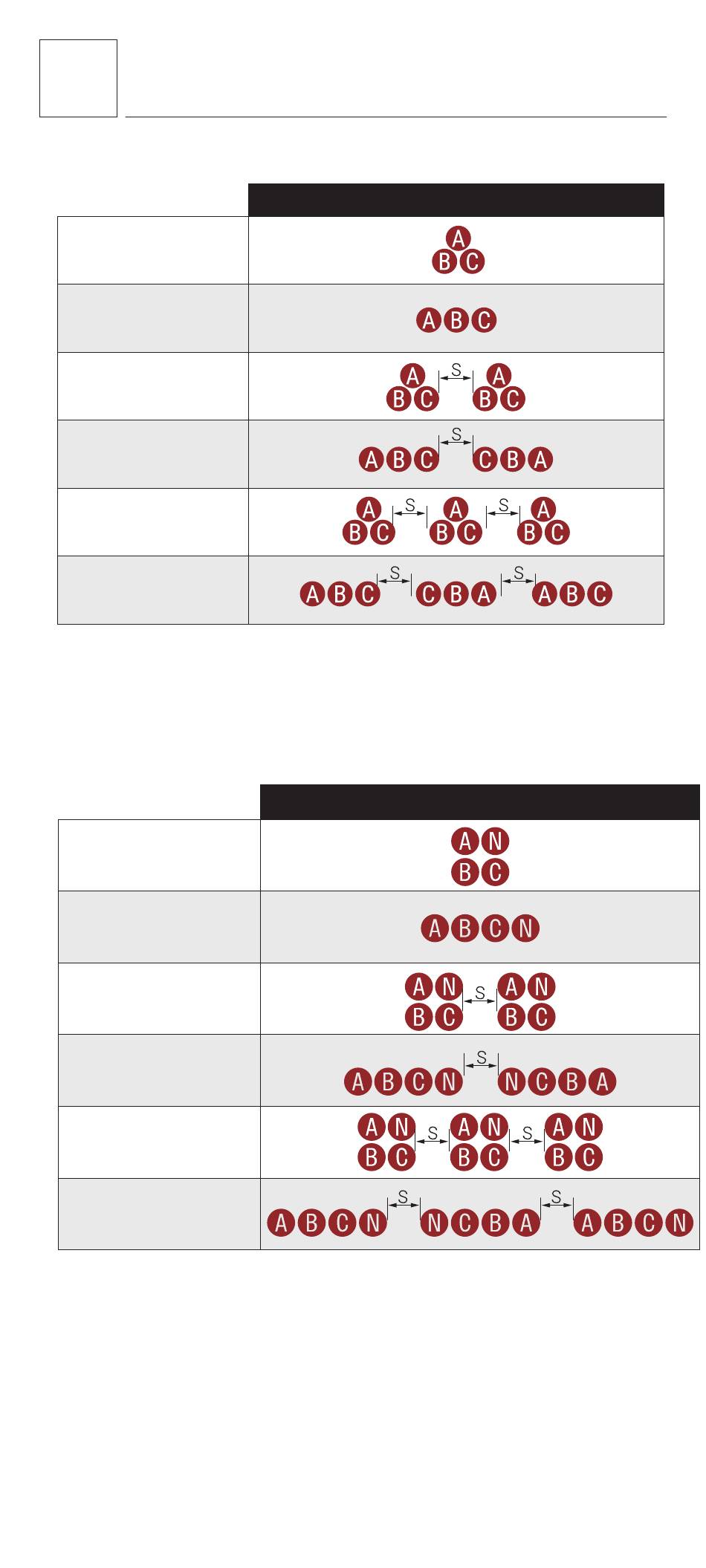

Figure 17 : Configurations d'installation recommandées,
triphasé
Circuit simple
(option préférée)
Circuit simple
(option alternative)
Deux câbles en
parallèle par phase
(option préférée)
Deux câbles en
parallèle par phase
(option alternative)
Trois câbles ou plus en
parallèle par phase
(option préférée)
Trois câbles ou plus en
parallèle par phase
(option alternative)
Remarque : Pour l'ampérage nominal à l'air libre, l'espacement « S » entre les
faisceaux doit être d'au moins 2,15 diamètres de câble aux États-Unis (NEC)
et au Canada (CEC). Pour des raisons d'effet magnétique, le neutre peut être
situé comme illustré, ou les faisceaux extérieurs à l'emplacement le plus
commode. Les valeurs nominales à l'air libre ne s'appliquent pas aux câbles
à gaine de polymère.
Figure 18 : Configurations d'installation recommandées,
triphasé
36 | nVent.com
–3 fils
•
–4 fils
•
Triphasé • 3 fils
Triphasé • 4 fils
