5
Installation
Le rayon de courbure minimal pour la mise en forme
permanente des câbles à isolation minérale est illustré
au Tableau 1. La relation entre le diamètre de câble et le
rayon de courbure est illustrée à la Figure 10. Pliez par
petits incréments. N'essayez pas d'effectuer tout le pliage
en une seule opération. Mettez le câble en forme à la
position finale de façon progressive.
Tableau 1: RAYON DE COURBURE MINIMAL
Diamètre extérieur de câble
(OD)
19 mm (0,75 po) et moins
Supérieur à 19 mm (0,75 po)
Remarque : Rayon de courbure
conforme CCE illustré pour les
câbles de 0,75 po et moins

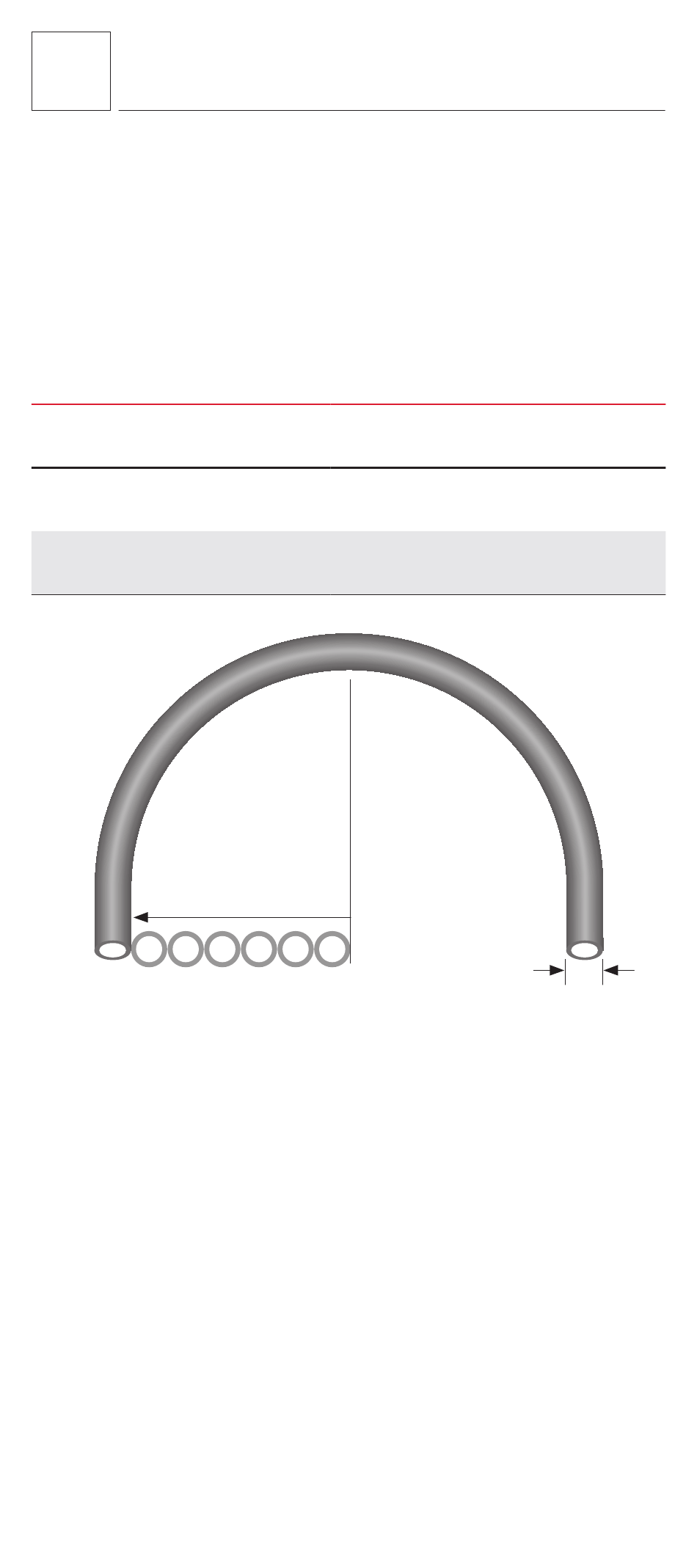

Figure 10 : Rayon de courbure minimal
Tirage du câble en position
Tirez le câble en position au moyen d'une série de réas
ou de poulies (Figure 11). Ceci garantit une installation
rapide et propre, surtout si certains câbles sont installés
le long d'un chemin parallèle. Pour le tirage, utilisez les
tailles de réas et de poulies recommandées et respectez
le rayon minimal illustré dans le Tableau 2 (l'utilisation
de réas ou de poulies sous-dimensionnés résultera en
un durcissement du câble). Pour les câbles de 350 et
500 kcmil tirés sur plus de 360 degrés au total entre les
décalages et les coudes, communiquez avec le soutien
technique de nVent. Ne dépassez pas la force de traction
maximale admissible indiquée dans le Tableau 3.
26 | nVent.com
(voir le tableau 1.)
NEC
5 fois le diamètre
du câble
10 fois le dia-
mètre du câble
CEC
6 fois le diamètre
du câble
12 fois le dia-
mètre du câble
Diamètre
extérieur
de câble
