5
Installation
Épissure résistant au feu pour installation sur place
Lorsque la longueur du circuit est supérieure à la longueur
nominale de bobine d'une configuration de câble pour
installation en usine et qu'il n'est pas possible d'utiliser
les joints ou si un câble est endommagé en position, une
épissure résistante au feu pour installation sur place FIFRS,
(figure 31) est disponible pour tous les câbles System 1850
afin de maintenir une résistance au feu de 2 heures. Suivez
les instructions fournies avec ces trousses pour effectuer
l'épissure (H59479 : Trousse d'épissure résistant au feu
pour installation sur place.
Important : le câble System 1850 doit être tiré à
l'emplacement de l'épissure et sans torsion ou une gaine
extérieure en polymère de 1,2 m (4 pi) de chaque côté de
l'épissure prévue avant le montage de l'épissure. Il n'est
pas permis de tirer l'épissure finie résistante au feu pour
installation sur site
Remarque : (câble à gainage seulement) : une fois le
montage de l'épissure résistant au feu terminé, environ 75 cm
(2-1/2 pi) de câble nu seront exposés de chaque côté de
l'épissure. Consultez votre représentant nVent ou appelez le
800 545-6258 pour savoir comment protéger le câble exposé.

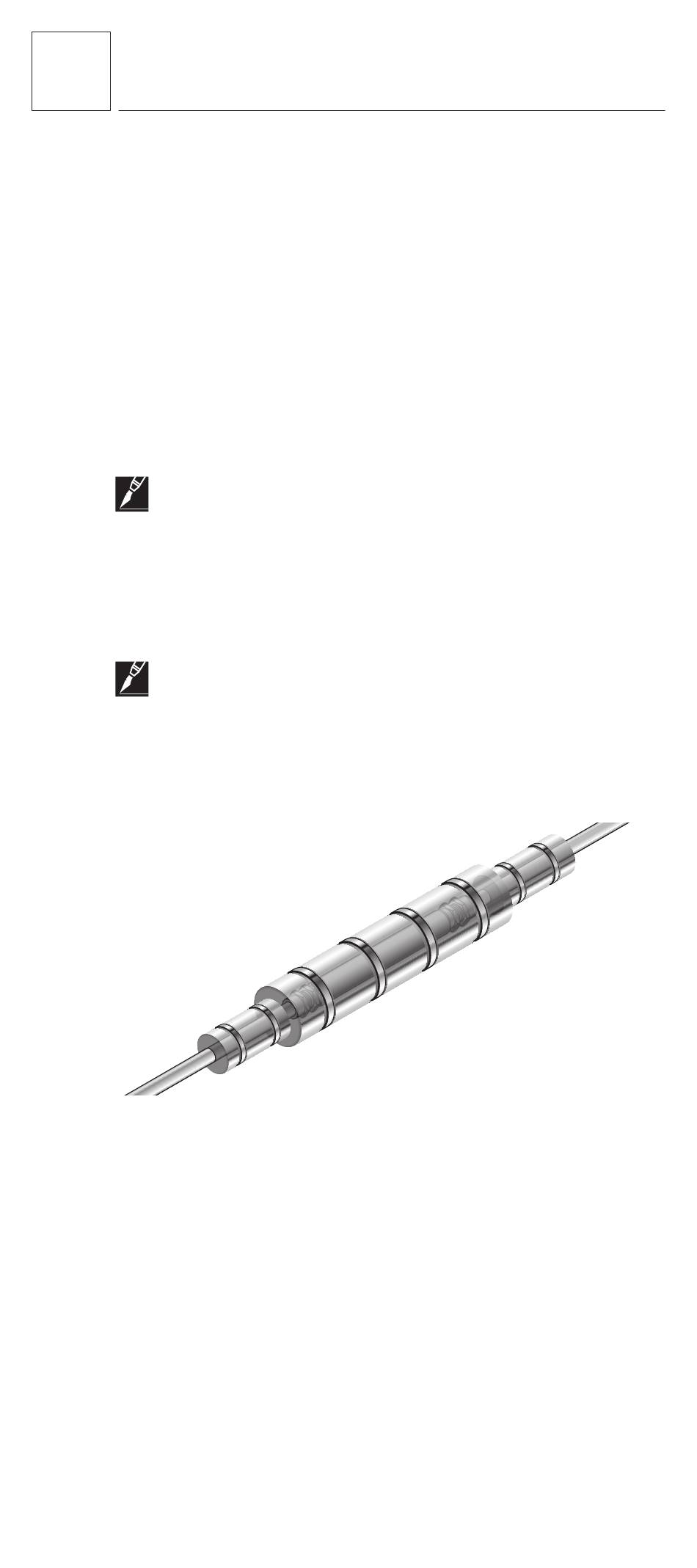

Figure 31 : Épissure résistant au feu pour installation sur place
pour câble à isolation minérale System 1850
Lorsque des épissures résistantes au feu à installation sur
place sont installées, un soutien adéquat en acier doit être
installé pour chaque épissure terminée.
Une méthode d'appui se compose de deux profilés d'au
moins 41 mm (1-5/8 po) en acier massif (avec bride à bords
ourlés) de 200 mm (8 po) de longueur, montés (ou soudés)
sur au moins 41 mm (1-5/8 po) des profilés en acier massif
à 90° sur le mur vertical et espacés de 410 mm à 460 mm
(16 à 18 po) comme illustré à la figure 32. Fixez solidement
le profilé en acier directement sur la structure résistant au
feu, telle que les structures en béton ou de maçonnerie,
