Installation
Montage en surface au moyen de colliers d'agrafes et
de colliers de serrage
Soutenez les câbles multiconducteurs directement dans
les surfaces en béton ou maçonnées au moyen d'agrafes
ou de courroies de serrage en cuivre de largeur comprise
entre 9,5 et 25 mm (3/8 et 1 po) (Figure 25), offertes par
nVent.
Regroupez fermement les câbles à isolation minérale dans
des faisceaux côte à côte et fixez solidement les agrafes
ou les courroies de serrage à la structure au moyen de
vis en acier pour béton de 4,8 mm (3/16 po) de diamètre
minimal sur 57 mm (2-1/4 po) de longueur minimale, ou
d'autres fixations approuvées.
Ne dépassez pas l'espacement de soutien indiqué dans le
Tableau 4. Pour obtenir de plus amples renseignements
sur cette méthode d'installation, communiquez avec le
soutien technique de nVent.
Agrafes ou courroie d'attaches
en cuivre fixées à la structure
résistant aufeu au moyen de
Mur en béton
ou maçonné
Câble multiconducteur
à isolation minérale

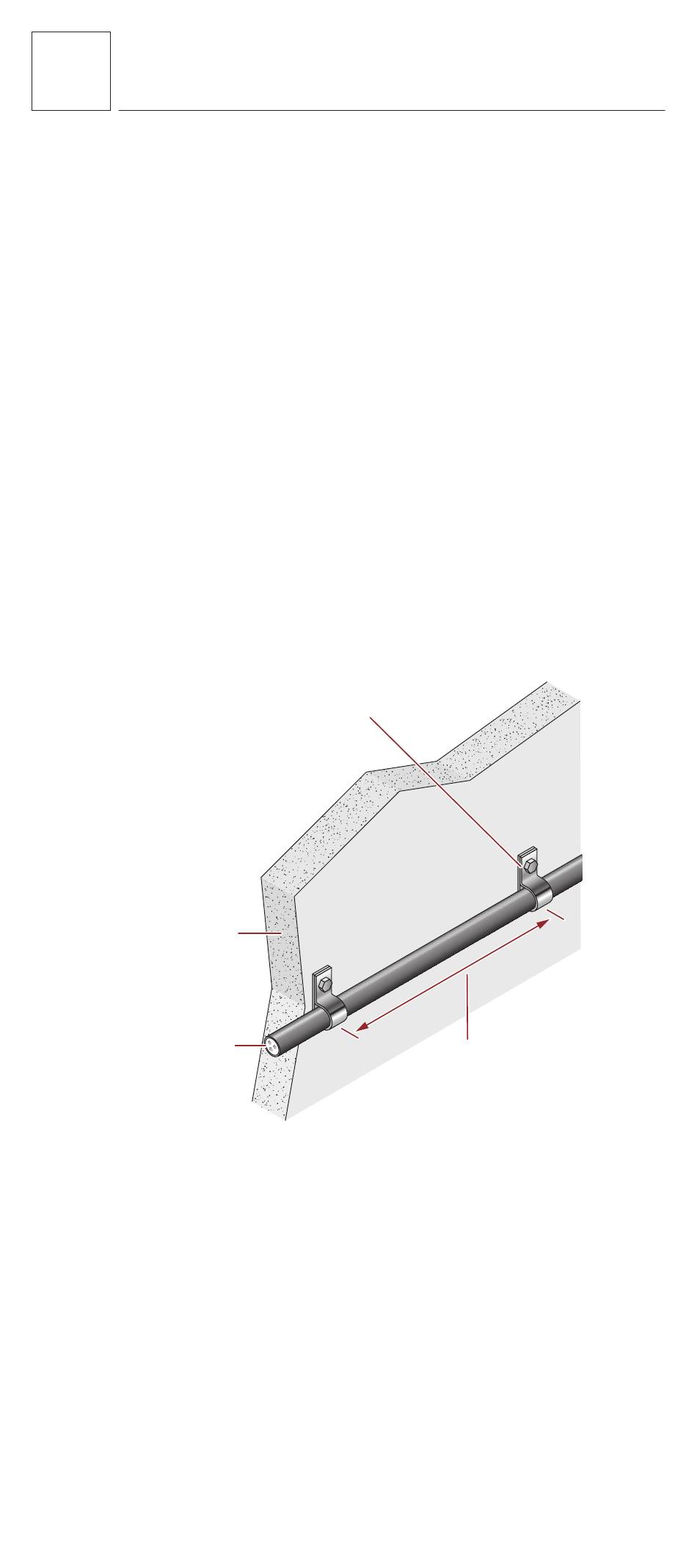

Figure 25 : Montage en surface type au moyen d'agrafes ou de
courroies de serrage
fixations approuvées
Espacement de soutien
tel que spécifié dans
le tableau 4
