Installation
Maillet en
caoutchouc

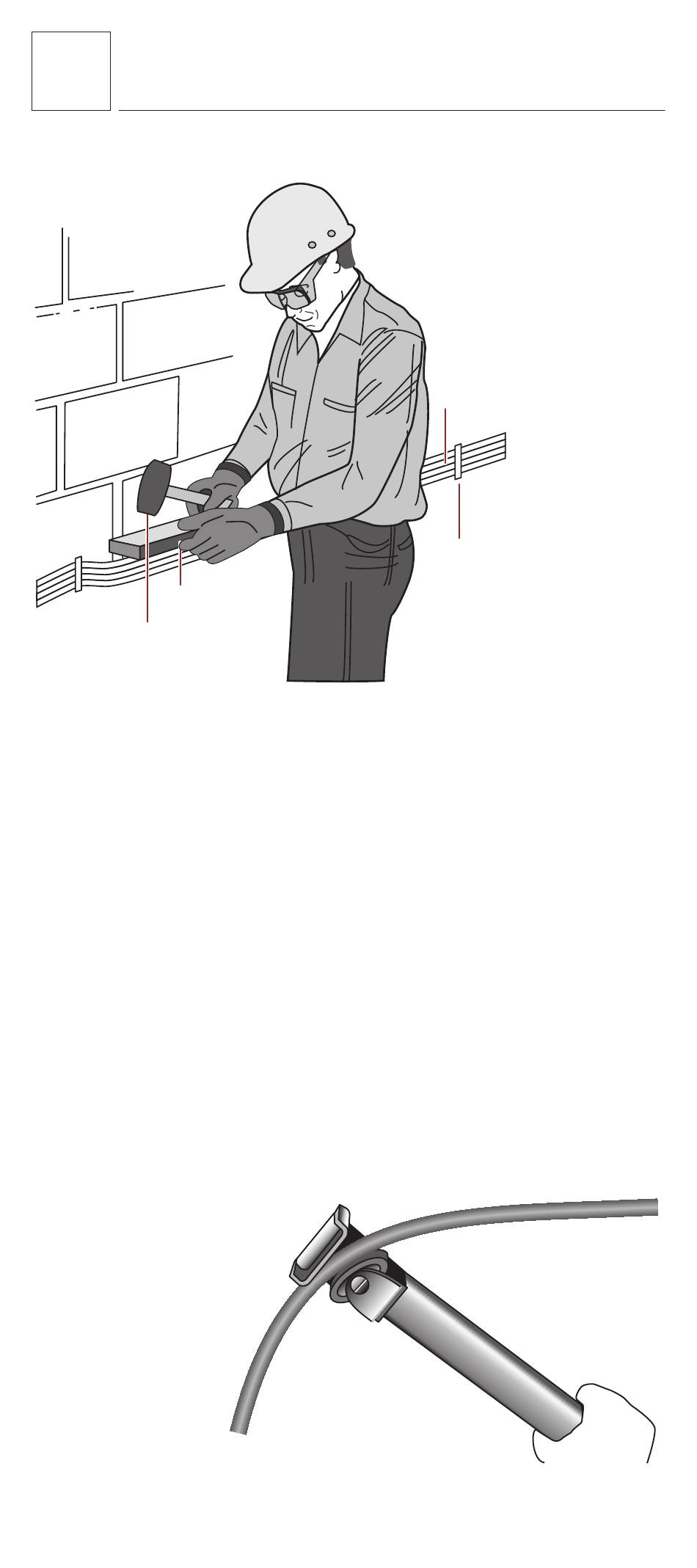

Figure 8 : Redressage et enveloppement de câble à isolation
minérale
Rayon de courbure
Toute flexion normale peut s'effectuer sans outil; toutefois,
nVent offre deux tailles d'outil de pliage (consultez la
feuille de données sur les outils H57603 pour le matériel
System 1850) pour une utilisation avec les câbles de
diamètres supérieurs ou lorsque plusieurs coudes sont
requis. Ces outils de pliage sont spécialement conçus pour
éviter les dommages aux câbles lors du pliage (Figure 9).
Alternativement, vous pouvez utiliser un outil de pliage de
conduites.
Lorsque vous décalez un câble au moyen d'un presse-
étoupe pour l'insérer dans un boîtier, vous devez laisser une
longueur droite comprise entre 50 et 75 mm (2 et 3 po) de
câble entre le presse-étoupe et le coude final pour faciliter
le retrait du presse-étoupe du boîtier.
Figure 9 : Pliage de câble à isolation minérale à l'aide d'un outil
de pliage
Bloc de
bois
Câbles
Support
de câble
