5
Installation
Épissure à trois voies dotée d'une résistance au feu
(1 heure)
Pour les applications d'éclairage spécialisé dans les
tunnels où la conformité aux normes NFPA 130 et 502 est
requise, une épissure à trois voies dotée d'une résistance
au feu pour installation sur place (n° de pièce FTS, Figure
34) est disponible pour les câbles à noyaux multiples du
System 1850. Ce système offre une résistance au feu de
1 heure pour un circuit d'éclairage sous fusible, éliminant
le besoin de circuits redondants ou de câbles intégrés tel
que requis en vertu de la conformité aux normes NFPA
130 et 502. Suivez les instructions fournies avec ces
trousses pour effectuer l'épissure à trois voies dotée d'une
résistance au feu (H60149 : Épissure à trois voies résistant
au feu pour installation sur place).

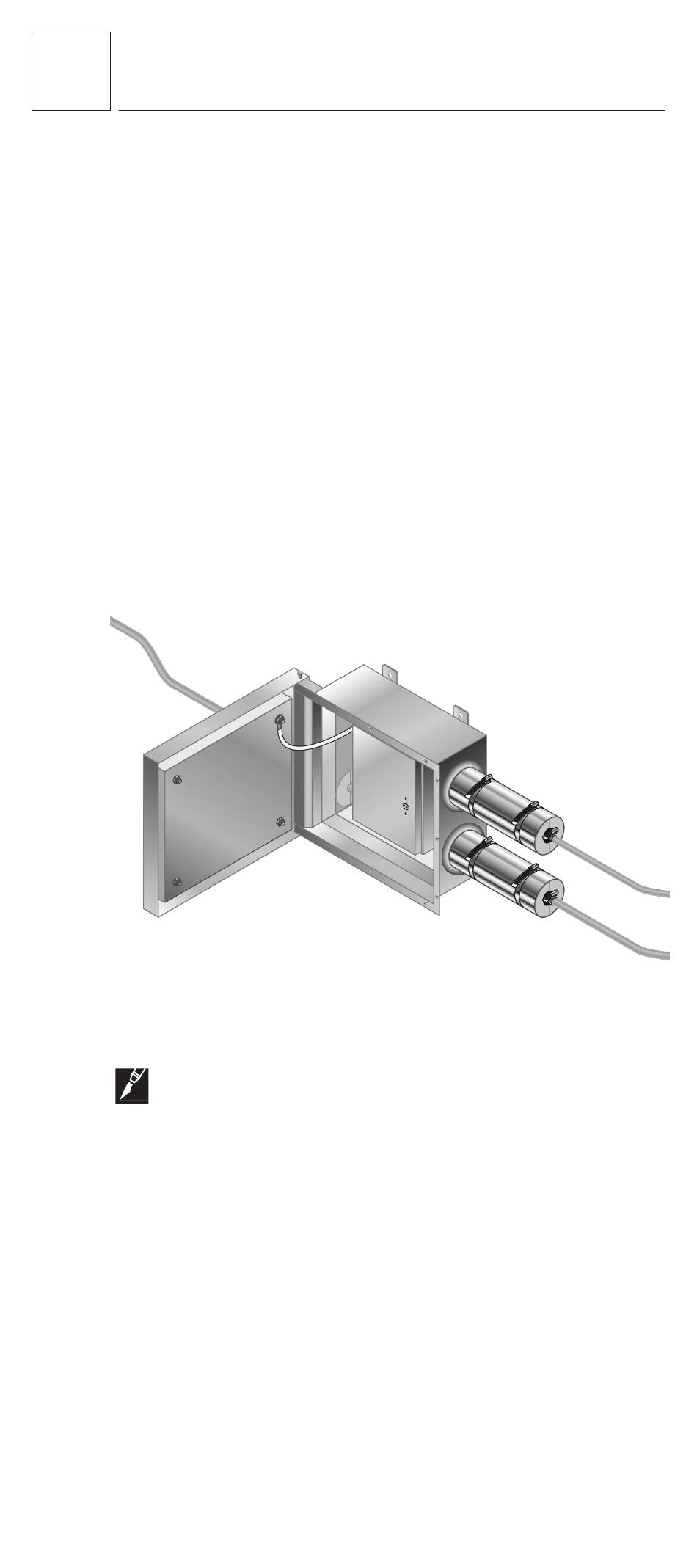

Figure 34 : Épissure à trois voies résistant au feu (FTS)
installée sur le terrain utilisée avec les câbles System 1850
Remarque : (câble à gainage seulement) : une fois
le montage de l'épissure à trois voies résistant au feu
terminé, environ 10 cm (4 po) de câble nu seront exposés
de chaque côté de l'épissure. Consultez votre représentant
nVent ou appelez le 800 545-6258 pour savoir comment
protéger le câble exposé.
Lorsqu'une épissure à trois voies résistant au feu doit
être installée, le boîtier doit être fixé directement sur une
structure en béton ou en maçonnerie avec une résistance
au feu minimale de 1 heure à l'aide de vis de béton ou
d'autres attaches approuvés de 6,4 mm (1/4 po) de
diamètre minimum par 57 mm (2 1/4 po) de longueur en
acier.
