Installation
Important : la déflexion du profilé en acier doit être prise
en compte dans les conditions propices aux incendies. À
pleine charge, un profilé pleine largeur peut fléchir (déflexion)
jusqu'à 230 mm (9 po). Des ancrages en acier doivent être
utilisés pour la tige filetée.
Chemin de câbles monté sur trapèze en acier
Soutenez les chemins de câbles ventilés selon
l'espacement indiqué dans le Tableau 6 en utilisant un
système de trapèze avec tige en acier filetée et profilé
(Figure 41). Regroupez fermement les câbles en faisceau
entre les supports tous les 610 mm (2 pi) (consultez
la Figure 40) au moyen de colliers de serrage en acier
inoxydable ou de courroies de serrage de 13 mm (1/2 po)
de largeur sur 0,51 mm (0,020 po) d'épaisseur, ainsi que
des agrafes de courroie de serrage de 13 mm (1/2 po) de
largeur en acier. Formez des boucles avec les colliers ou
courroies de serrage à travers les trous situés dans le fond
du chemin de câbles. Cette procédure permet de maintenir
les faisceaux en place et de maintenir l'espacement
« S » requis entre les faisceaux, comme illustré dans la
Figure 40.
Tige d'acier
filetée
Couvercle
à buse
Plateau
Câbles
conducteurs
simples
Espacement « S »
entre câbles
multiphases
conducteurs
simples en parallèle

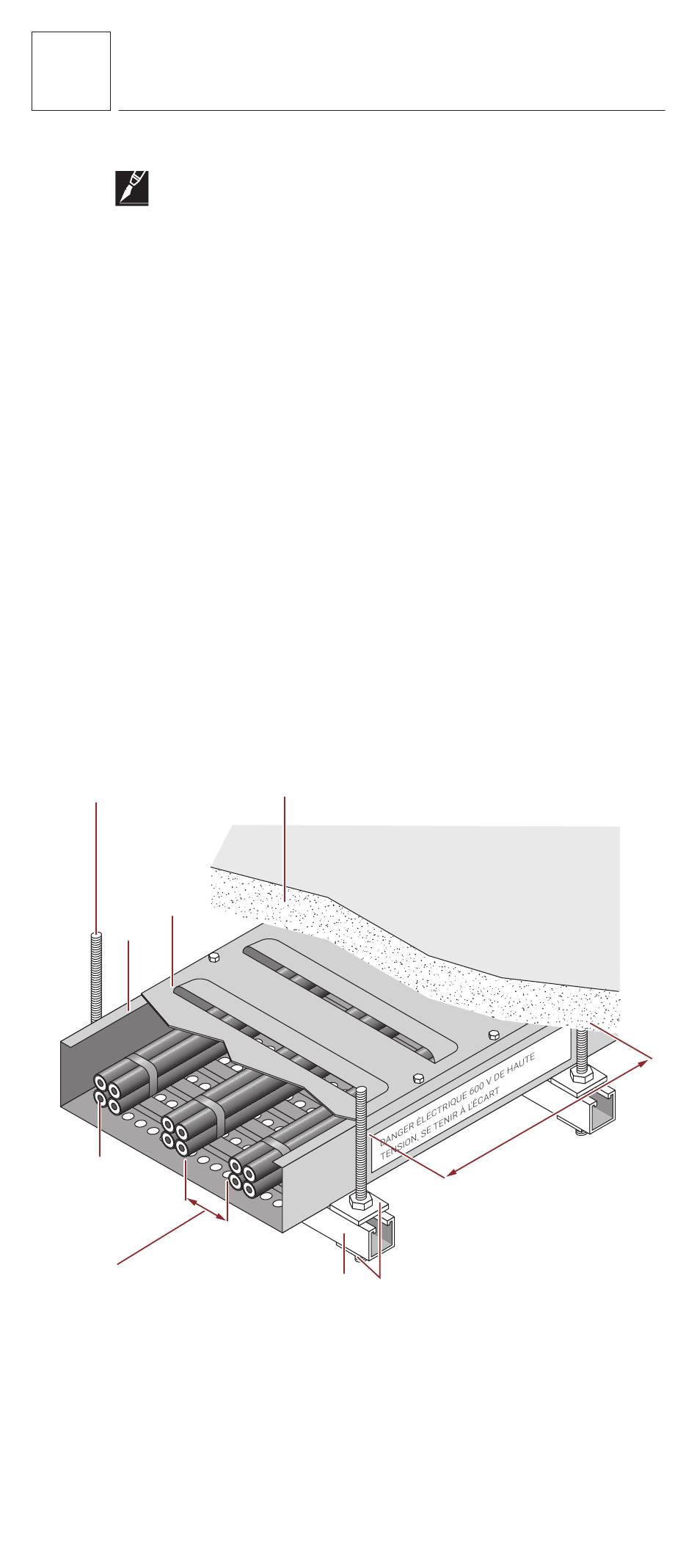

Figure 41 : Installation type d'entrée de service avec chemin
de câbles monté sur trapèze en acier
68 | nVent.com
Béton
Profilé en acier
d'au moins
38 mm (1-1/2 po)
Espacement de
soutien tel que spécifié
dans le tableau 7 ou
communiquer avec nVent
Rondelles d'acier
et écrous en acier
de 38 mm (1-1/2 po)
