nvent PYROTENAX System 1850 Manuel D'installation page 88

7
Annexes
Profilé en acier
d'au moins
38 mm (1-1/2 po)
Câble multiconducteur
à isolation minérale
2,15 diamètres de
câble entre câbles
multiphase conducteurs
simples en parallèle

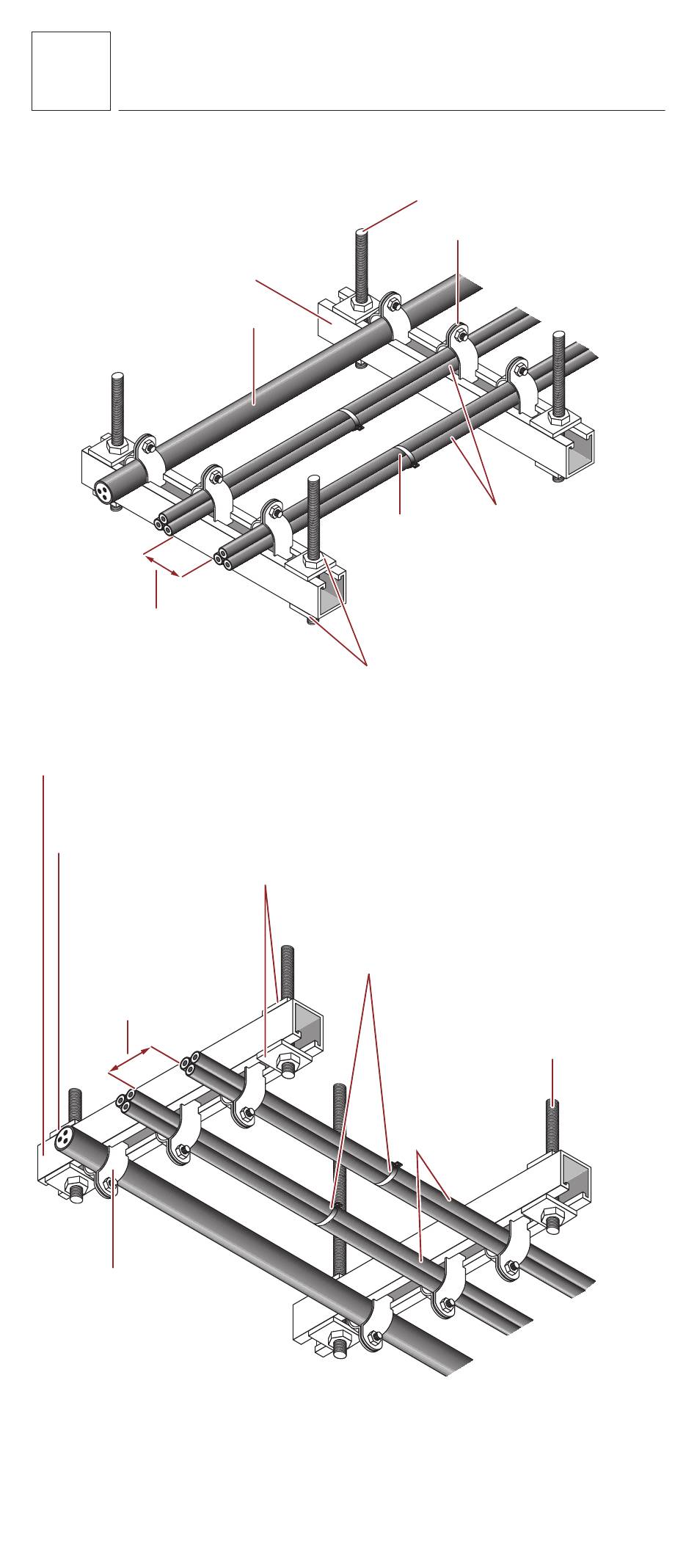

Figure A4 : Trapèze de support en acier
Profilé en acier
d'au moins
38 mm (1-1/2 po)
Câble
multiconducteur
à isolation minérale
Diamètres de 2,15
entre câbles multi-
phases conducteurs
simples en parallèle
Tube/collier
de serrage de
conduite avec
fixations
Figure A5 : Trapèze de support en acier
84 | nVent.com
Courroie
d'attache/collier
de serrage en
acier inoxydable
Rondelles d'acier et écrous
en acier de 38 mm (1-1/2 po)
Rondelles d'acier
et écrous en acier
de 38 mm (1-1/2 po)
Courroie d'attache/collier
de serrage en acier inoxydable
entre les supports
Tige d'acier solidement ancrée
à la structure résistant au feu
Tube/collier de serrage
de conduite avec fixations
Câbles conducteurs
simples à isolation
minérale
Tige d'acier solidement
ancrée à la structure
résistant au feu
Câbles conduc-
teurs simples
à isolation
minérale
