Installation
au moyen de vis en acier pour béton d'au moins 6,4 mm
(1/4 po) de diamètre et 57 mm (2-1/4 po) de longueur, ou
d'autres fixations approuvées.
Fixez l'épissure à la structure en acier à l'aide de bandes
d'acier inoxydable enroulées autour de chaque profilé
vertical en acier. Soutenez les câbles de chaque côté de
l'épissure à un maximum de 1 m (39 po) de chaque canal
en acier fixé au mur comme indiqué sur la figure 32, à l'aide
d'un support standard approuvé de câble System 1850, tel
que des attaches en cuivre ou des colliers de support (voir
détails plus haut dans la section 5.2).
Cerclage en acier inoxydable
maintient l'épissure en place
Espacement compris
entre 410 et 460 mm
(16 et 18 po) au centre
Câble à
isolation
minérale

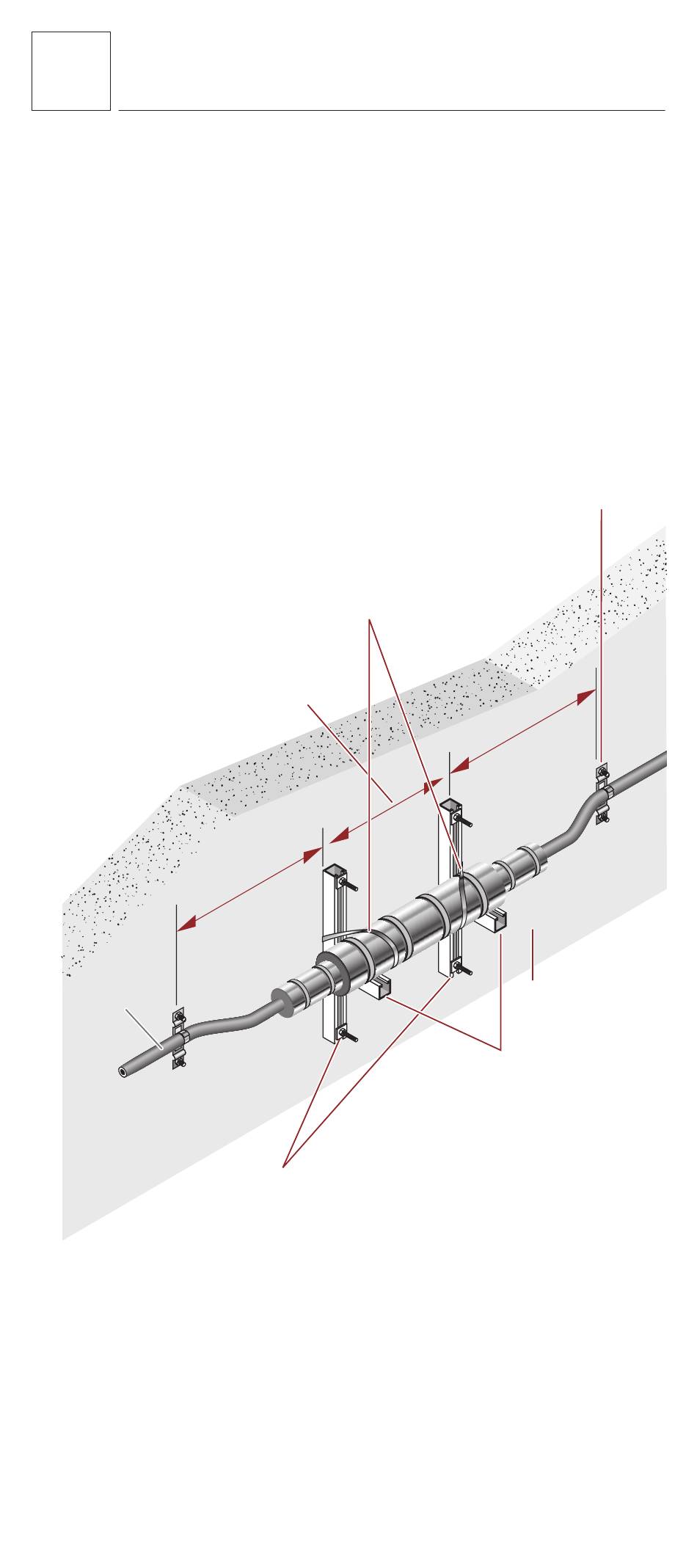

Figure 32 : Soutien de l'épissure résistant au feu pour
installation sur place au moyen de profilés en acier motés sur
le mur
Support de câble cuivre MI (attaches ou
cerclages en cuivre et système de support)
fixé à une structure résistant au feu à l'aide
autour du profilé qui
m
x 1
M a
)
p o
( 3 9
Profilé vertical de 41 mm (1-5/8 po) en acier
solide, fixé à la surface à l'aide d'éléments de
fixation résistant au feu approuvés
d'attaches approuvées
m
x 1
M a
Profilé en acier solide de 41 mm
(1 5/8 po), 200 mm (8 po) de
longueur, monté (ou soudés) à 90°
du profilé en acier fixé au mur
)
p o
( 3 9
Mur en béton
ou maçonné
