Installation
Joints
Les joints ne sont pas acceptables pour les applications
d'entrée de service.
Raccordements de câbles
Les instructions d'installation pour la procédure de
raccordement des systèmes de câbles System 1850-
SE doivent être examinées avant l'installation et les
raccordements doivent être installés sous la supervision
d'un ingénieur de service sur site de nVent. Un trousse de
raccordement QuickTerm sert à l'épissure du câble avec
conducteur solide à isolation minérale à une queue flexible
(Figure 43). Le mastic du composé d'étanchéité doit être
soigneusement pétri à l'intérieur et autour de l'extrémité
libre du câble, entre le conducteur et la gaine, puis le ruban
auto-soudable doit être appliquée en conformité avec
les instructions d'installation. Reportez-vous au manuel
d'installation de trousse de raccordement de câble d'entrée
de service QuickTerm, document nVent H58379.
Produit d'étanchéité
Connecteurs
à sertir

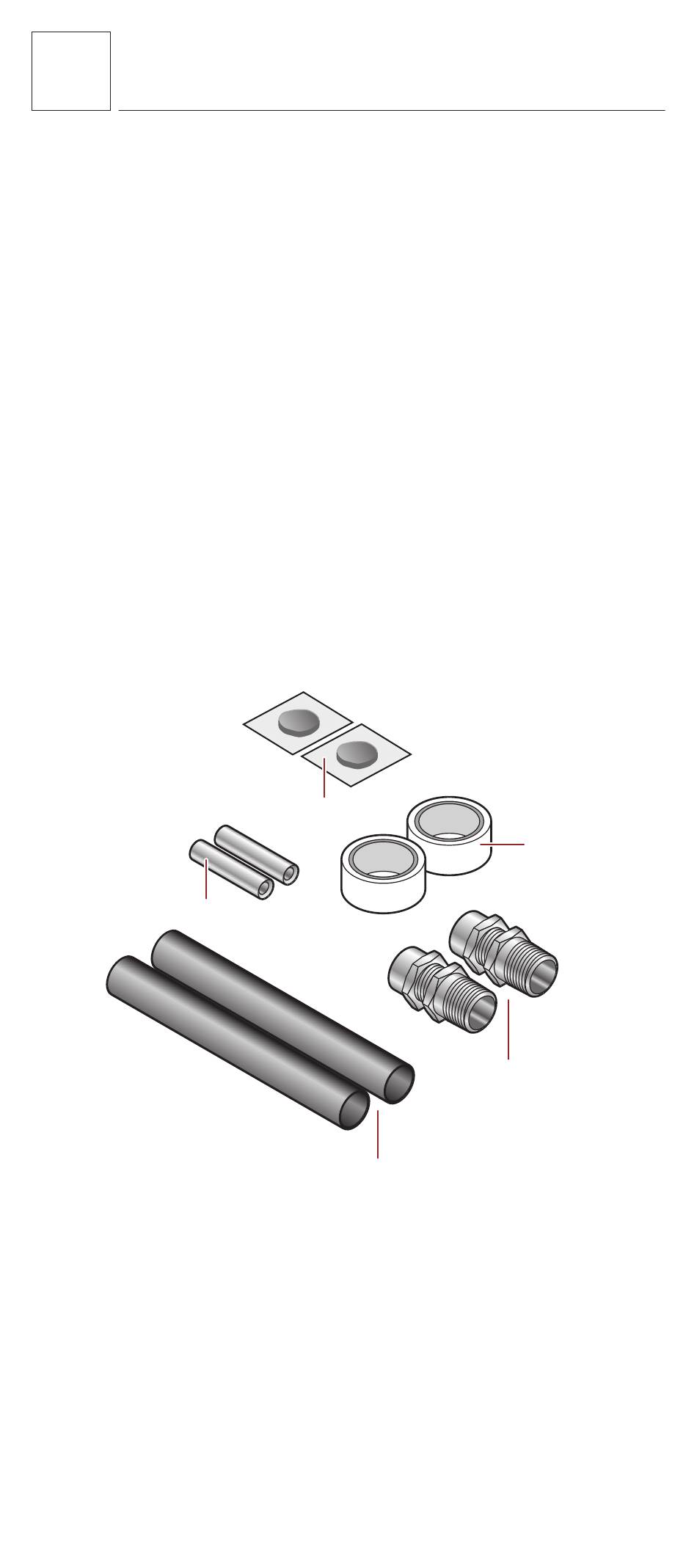

Figure 43 : Trousse de raccordement System 1850-Se
Étiquettes d'avertissement : Pour satisfaire aux exigences de
sécurité des autorités ayant juridiction, installez des étiquettes
d'avertissement auto-adhésives tous les 3 m (10 pi) en
alternance sur les deux côtés du chemin de câbles. Numéro
de catalogue 600VlabelSe.
70 | nVent.com
en mastic
Presse-
étoupes
en laiton
Gaines
thermorétractables
Ruban
d'étanchéité
autocollant
