Préinstallation
Lors du tirage de câble, réduisez la tension requise comme
suit :
• Configurez le dévidoir de câble de façon adéquate. La
première poulie doit être installée à un point plus élevé
que le système de support (Figure 7). Le processus de
configuration doit vérifier que le câble n'est pas cassé ou
plié au-delà du rayon de minimal de tirage, ni soumis à
une force de torsion excessive.
• Tirez dans le sens adéquat. Lorsque cela est pratique
et si possible, un tirage de câble devrait commencer
au plus près de l'extrémité comportant les coudes
d'angles inférieurs et finir à l'extrémité comportant les
coudes d'angles supérieurs. De plus, dans les sections
verticales, un tirage vers le haut est l'option préférée.
• Lors du tirage, réduisez le nombre et les angles de
courbure des câbles sous tension. Pour ce faire, trouvez
l'itinéraire le plus direct possible en utilisant le moins de
coudes.
Réa
Correct

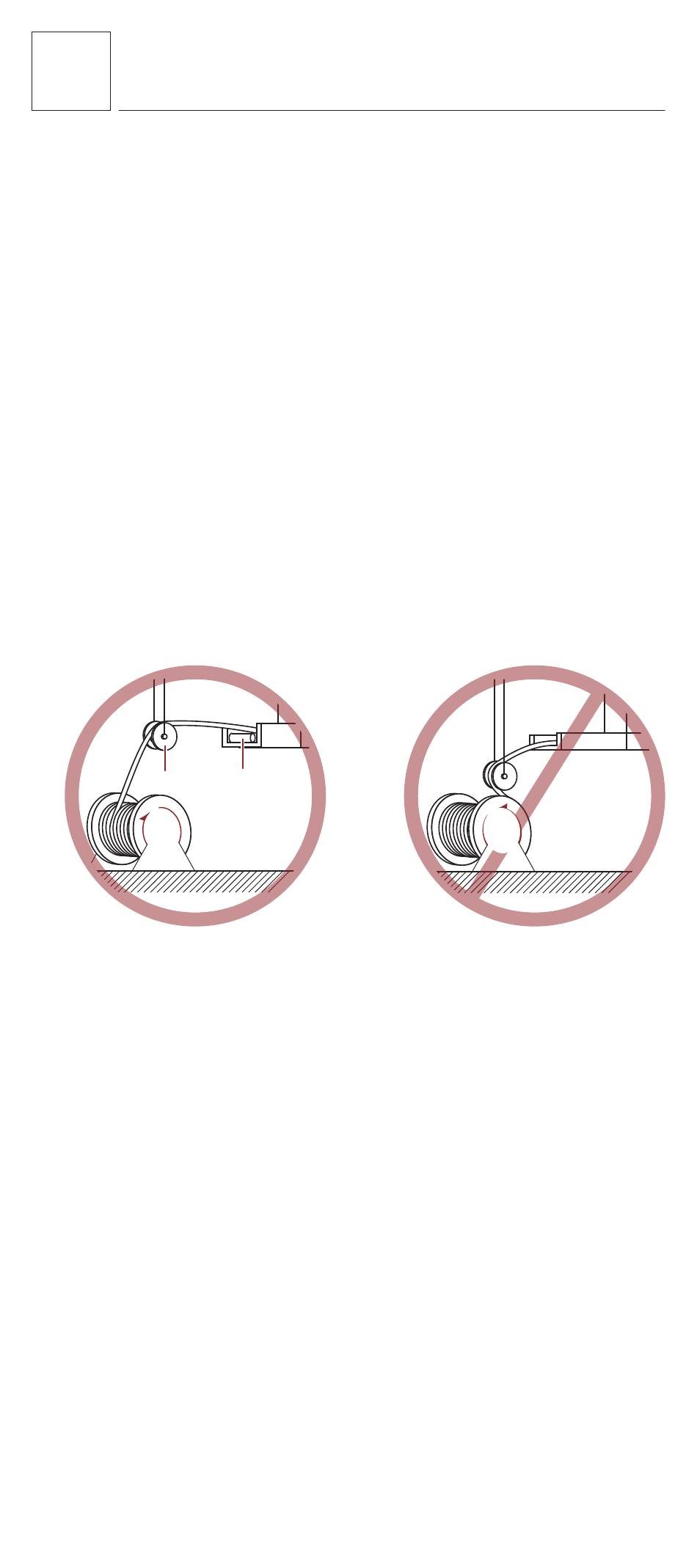

Figure 7 : Configuration du tambour
Positionnez un observateur de tirage de câble expérimenté
à l'extrémité de tirage, en contact (visuel, par radio ou par
téléphone) avec les autres membres de l'équipe. Utilisez
un dispositif de guidage adéquat pour protéger et guider le
câble du tambour de câble dans le trapèze ou le chemin de
câbles. Assurez-vous que le rayon du dispositif n'est pas
inférieur au rayon minimal de tirage du câble. Protégez les
câbles qui sortent du trapèze ou du chemin de câble par
des moyens similaires.
20 | nVent.com
Rouleau
Incorrect
