Raccordement électrique
5.3.1.1
Application standard avec fonctionnalité HART

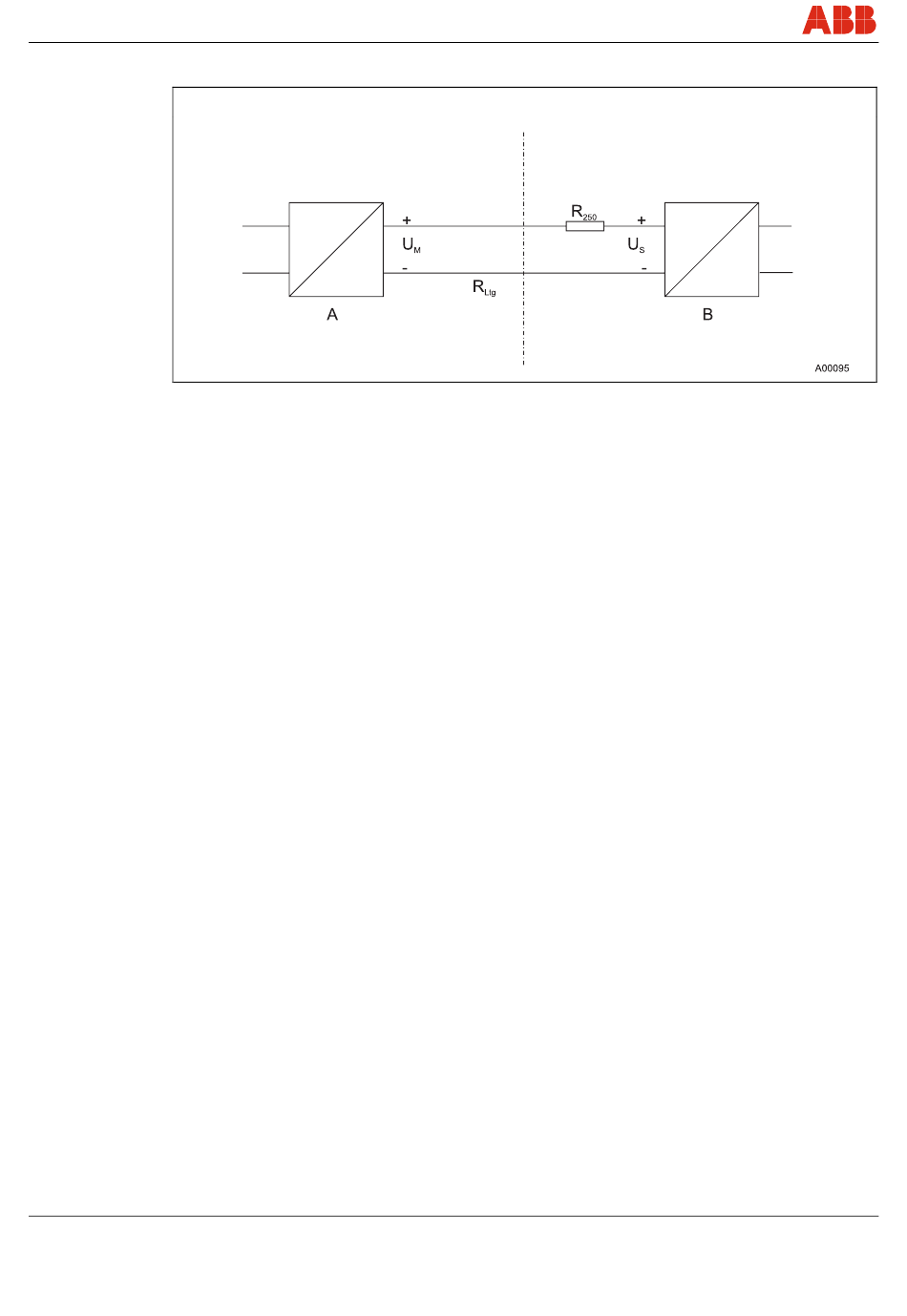

Fig. 12
A Convertisseur de mesure
En intercalant la résistance R
U
Mmin
Sachant que :
U
Mmin
U
Smin
R
:
Ltg
R
:
250
22
Terrain
≤ U
+ 0,02A x (R
Smin
Ltg
: tension de service minimale du convertisseur de mesures (voir caractéristiques
techniques du convertisseur de mesures)
: Tension d'alimentation minimale de la barrière d'alimentation / de l'entrée API
Résistance de ligne entre le convertisseur de mesures et de la barrière d'alimentation
Résistance pour la fonctionnalité HART
B Barrière d'alimentation / Entrée API avec
, la tension d'alimentation minimale augmente :
250
+ R
)
250
TTH300
Salle de contrôle
alimentation
OI/TTH300-FR
