Montage
4.1
Types de montage
Il existe trois types de montage pour le montage du convertisseur de mesures dans les têtes de
sonde de mesure :
•
Montage dans le couvercle de la tête de raccordement (sans amortisseur)
•
Montage directement sur l'élément de mesure (amorti)
•
Montage sur un rail DIN.
4.1.1
Montage dans le couvercle de la tête de raccordement

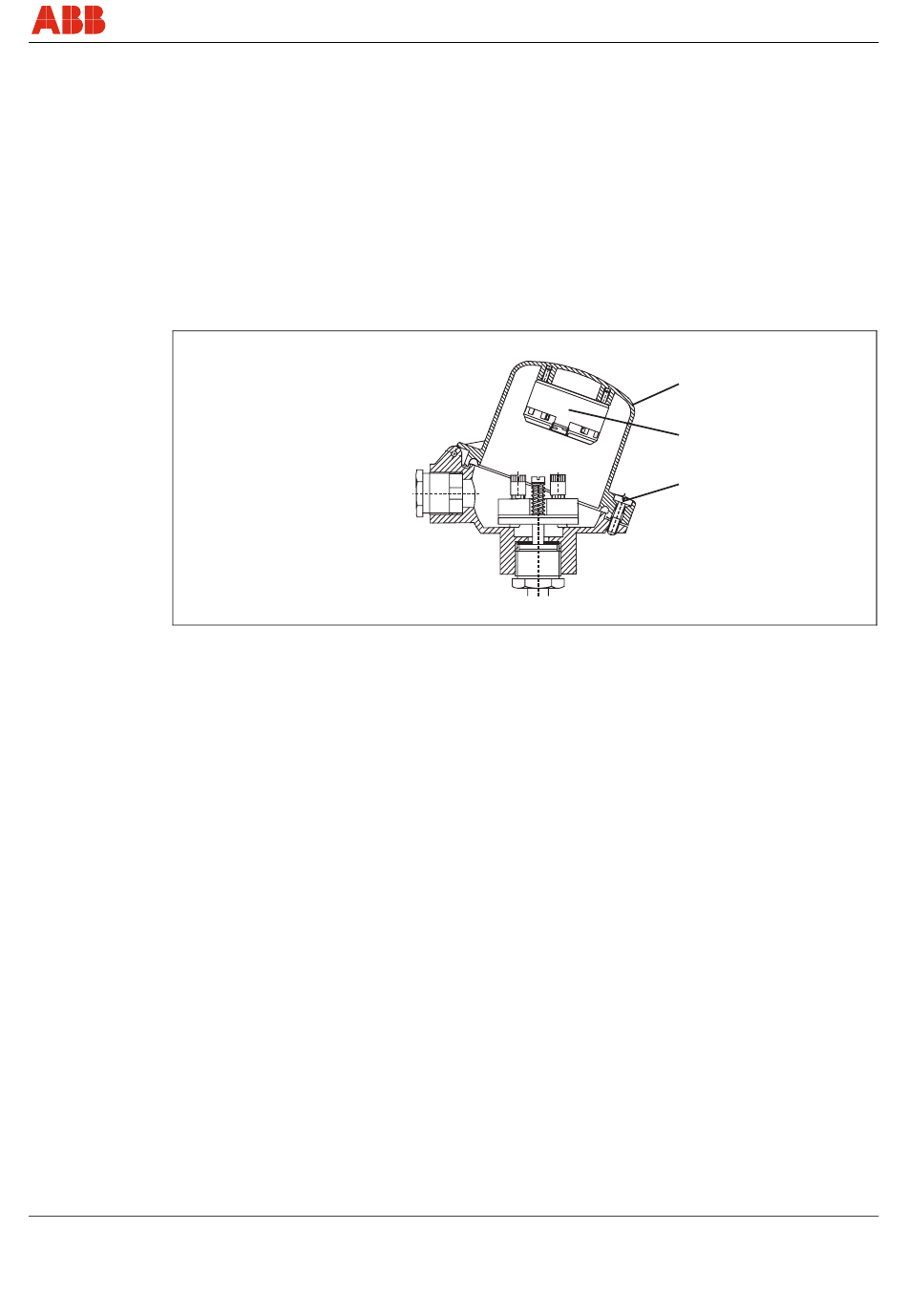

Fig. 3
1. Desserrer la vis de fermeture (3) du couvercle de la tête de raccordement.
2. Ouvrir le couvercle (1).
3. Fixer le convertisseur de mesures (2) conformément à la figure ci-desus dans le couvercle
avec les vis imperdables qui se trouvent dans le convertisseur de mesures.
