15 Indicateur LCD

Wechsel ein-auf zweispaltig
Double fonction : Indicateur LCD avec fonction de configuration
TTH300
15.1 Propriétés de l'indicateur LCD
•
Indicateur LCD graphique (alphanumérique) commandé par
convertisseur de mesures
•
Hauteur des caractères en fonction du mode
•
signes de polarité, 4 chiffres, 2 chiffres après la virgule
•
Indicateur graphique à barres
•
Pivotable en 12 pas de 30°
•
Possibilité d'affichage :
−
Grandeur procédé capteur 1
−
Grandeur procédé capteur 2
−
Grandeur électrique capteur 1 (Ω / mV)
−
Grandeur électrique capteur 2 (Ω / mV)
−
Température ambiante / de l'électronique
−
Valeur de sortie / courant
−
Sortie %
•
Informations d'affichage de diagnostic pour convertisseur de
mesures et état des capteurs
15.1.1 Caractéristiques techniques de l'indicateur
LCD
Plage de température : -20 ... 70 °C
(-50 ... -20 °C bzw. 70 ... 85 °C aucune
fonction)
Humidité de l'air : 0 ... 100 %, condensation tolérée

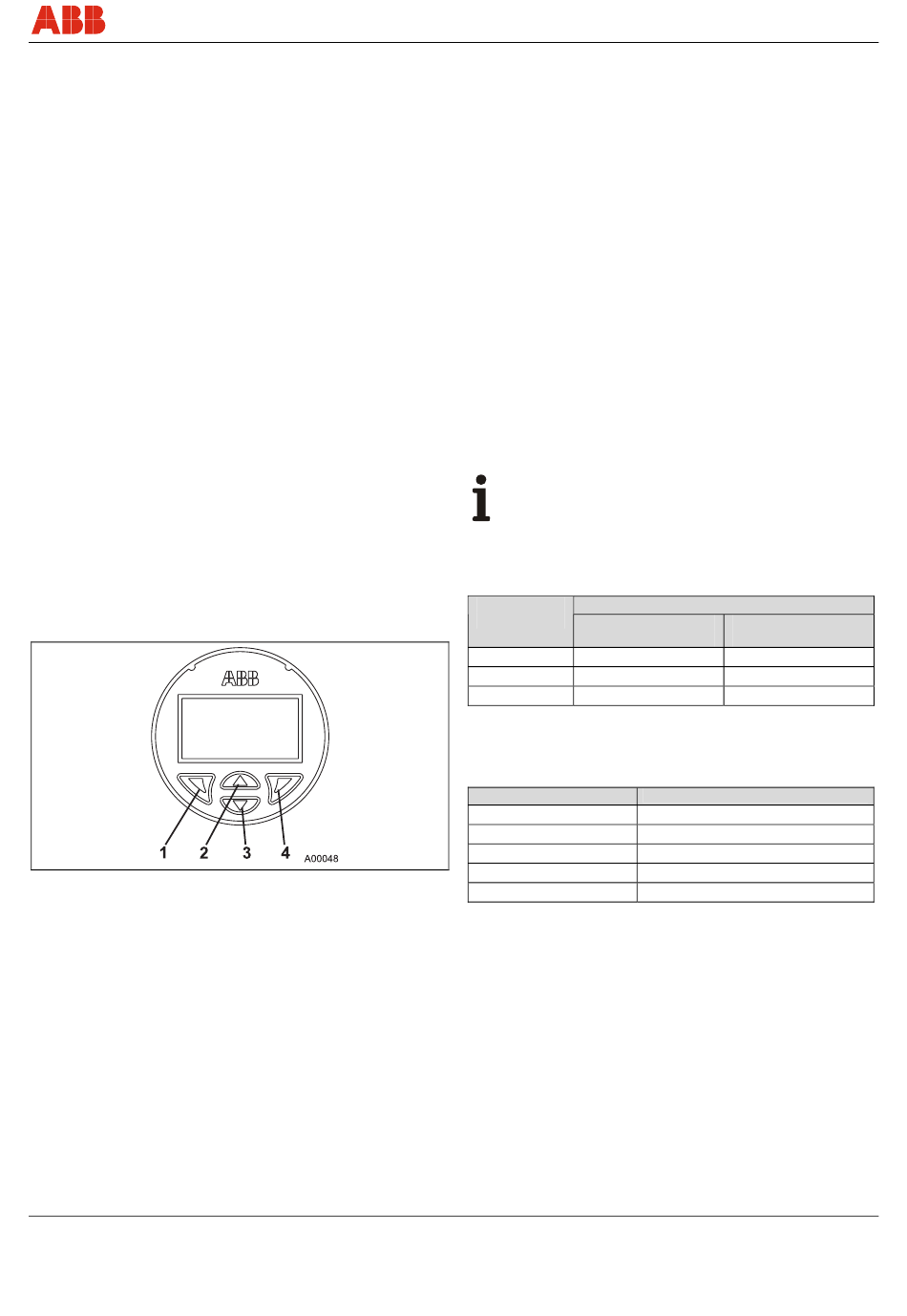

Fig. 27
1 Quitter / Annuler
2 Faire défiler en arrière
Wechsel ein-auf zweispaltig
OI/TTH300-FR
3 Faire défiler en avant
4 Valider

15.2 Fonction de configuration de l'indicateur LCD

• Paramètres du convertisseur de mesures TTH300 configurables
par l'indicateur :
Tous les paramètres
(Type de capteur, câblage, plage de mesure, signal du courant
de défaut...)
sauf : courbe caractéristique de capteur en mode libre basée sur
le tableau des valeurs, coefficients Callendar Van Dusen, seuils
de pré-alarme et d'alarme, paramètre de dérive, Signalisation par
impulsions configurable NE107 "Maintenance required"
• Protection logicielle en écriture pour configuration TTH300
15.3 Indicateur LCD HMI-Ex Type A (sécurité
intrinsèque)
Homologué pour zone 0.
Identification :
• II 1G EEx ia IIC T6
Remarque :
L'identification Ex figure sur la plaque signalétique.
Certificat d'homologation CE : PTB 05 ATEX 2079 X
Tableau des températures
Classe de Plage de température ambiante admissible
température
Utilisation appareil
en catégorie 1
T6 -40 ... 44 °C
T5 -40 ... 56 °C
T4 -40 ... 60 °C
Pour la plage de température ambiante de -50°C à - 20°C, une
protection mécanique supplémentaire est nécessaire.
Caractéristiques techniques liées à la sécurité
Type de protection à sécurité intrinsèque EEx ia IIC
tension max.
Courant de court-circuit
Puissance max.
inductance interne
capacité interne
TTH300
Indicateur LCD
Utilisation appareil
en catégorie 2
-40 ... 56 °C
-40 ... 71 °C
-40 ... 85 °C
Circuit d'alimentation
U = 9 V
i
I = 65,2 mA
i
P = 101 W
i
L = 0 mH
i
C = 0 nF
i
63
