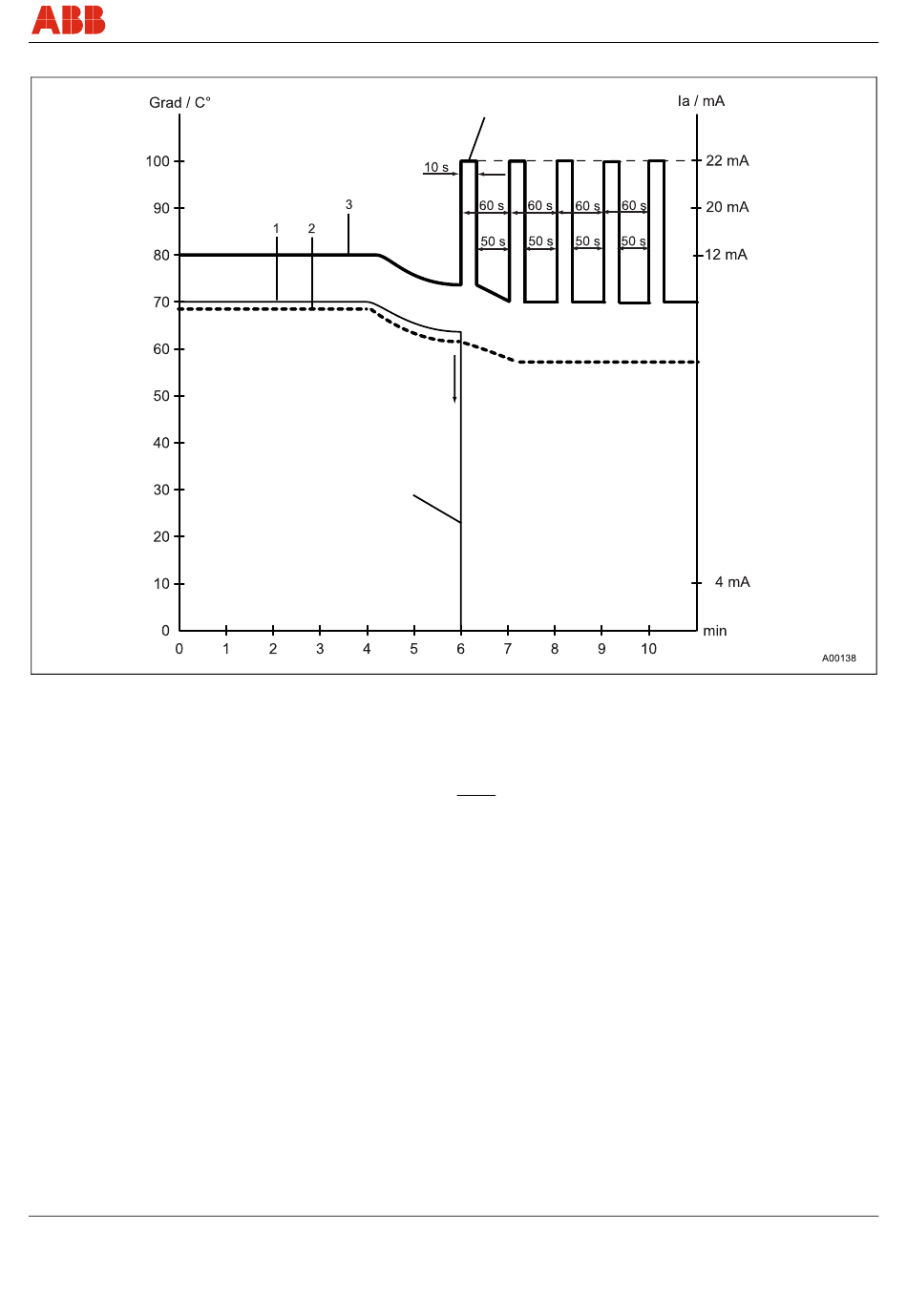

Fig. 24: Signalisation par impulsions configurable en mode Redondant en cas de défaillance du profil des
températures du capteur 2
1 Profil des températures Capteur 1 -------
2 Profil des températures Capteur 2
3 Signal de sortie 4 ... 20 mA
Exemple :
Si une largeur d'impulsion de 10 secondes est configurée, en raison du taux de répétition des
impulsions de 60 secondes, après un signal d'alarme de diagnostic d'impulsion de 10 secondes
de p. ex. 22 mA pendant 50 secondes, le signal de température normale de 4 ... 20 mA est à
nouveau présent à la sortie.
Le cycle suivant reprend à nouveau avec une signalisation d'alarme de diagnostic de 10
secondes suivie à nouveau après 50 secondes du signal de température normal de 4 ... 20 mA
OI/TTH300-FR
Fonctionnalité d'entrée à 2 capteurs / Mode Dual Sensor
4
5
TTH300
4 Impulsion d'alarme :
• Désactivée
• Activée -> largeur d'impulsion
paramétrable
• Impulsion continue
5 Rupture Profil des températures 2
