Mise en service

6 Mise en service
Remarque :
Une fois les branchements réalisés et mis sous tension, le convertisseur de mesure est
immédiatement opérationnel. Les paramètres sont réglés départ usine.
Contrôler le serrage correct des fils raccordés. Seuls des câbles correctement serrés
garantissent une fonctionnalité intégrale.
K
7

Communication et Configuration

7.1

Types de configuration

Pour le convertisseur de mesures, les types de configuration sont les suivants :
• Configuration via protocole HART avec le terminal portatif.
• Configuration via protocole HART par modem FSK, PC et logiciel de configuration
SmartVision.
• Configuration via DTM avec système d'exploitation FDT 1.2
• Configuration via bus de terrain (Profibus), quand le système E/S Distant est compatible
HART (p. ex. ABB S800 ou S900)
En option : Configuration avec l'indicateur HMI LCD enfichable à l'aide des touches de
commande
* si nécessaire

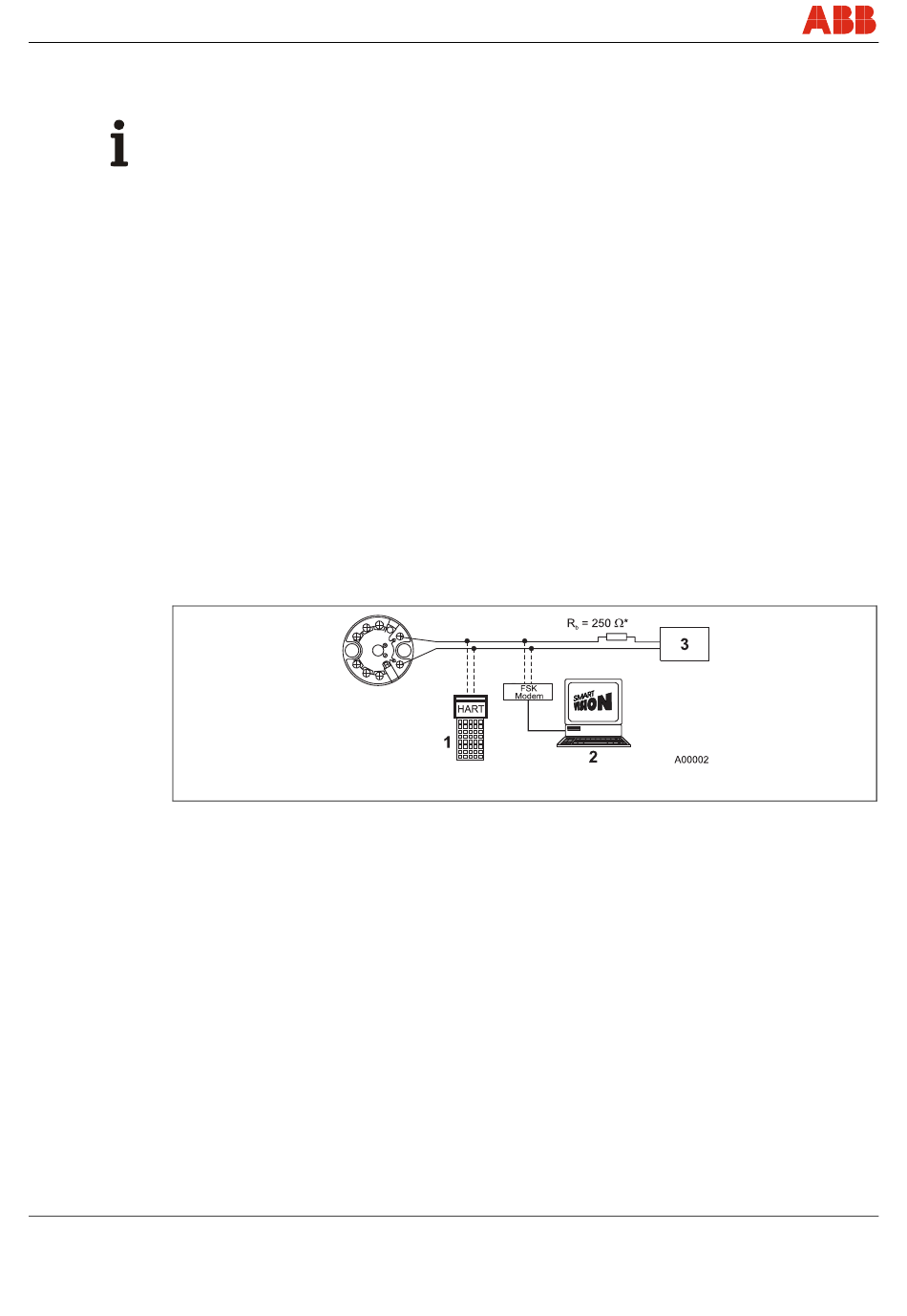

Fig. 18
1 DHH691 (691HT), STT04, HC275,
FC375
2 Technologie FDT / DTM
7.1.1.1

Communication HART

La communication avec le convertisseur de mesures s'effectue via protocole HART. Le signal
de communication est modulé sur les deux fils du câble de signal conformément à la
spécification HART FSK "Physical Layer", rév. 8.1 (08/1999). Le raccordement électrique
s'effectue soit directement soit avec deux pointes de contrôle sur les bornes de raccordement +
et - du convertisseur de mesures ou sur le câble d'alimentation de l'installation industrielle.
Procédure avantageuse, car avec l'alimentation de l'installation industrielle, il est possible de
configurer le transmetteur à distance.
28
3 Appareil d'alimentation (interface de
processus)
TTH300 OI/TTH300-FR
