NOVOLINK - MODULES DE FONCTION INTELLIGENT ET DE CAPTEUR POUR CONTACTEURS AF MANUEL
—
4. Installation
4.1
Montage et démontage
Montage
Le SCV10-40 peut être monté sur n'importe quel rail DIN standard. Aucun outil n'est nécessaire. Il peut également être monté
sur un endroit de montage à l'aide de vis. Pour plus de détails, reportez-vous au schéma dimensionnel de l'annexe. Le SFM1
doit être enclenché sur un contacteur AF jusqu'à ce qu'un clic soit entendu.
Démontage
Le verrou blanc doit être retiré avant de démonter le SFM1 du contacteur. Assurez-vous que le contacteur est sans tension.
La connexion du bus aux dispositifs suivants est interrompue.
4.2
Connexion des modules SFM au système X20

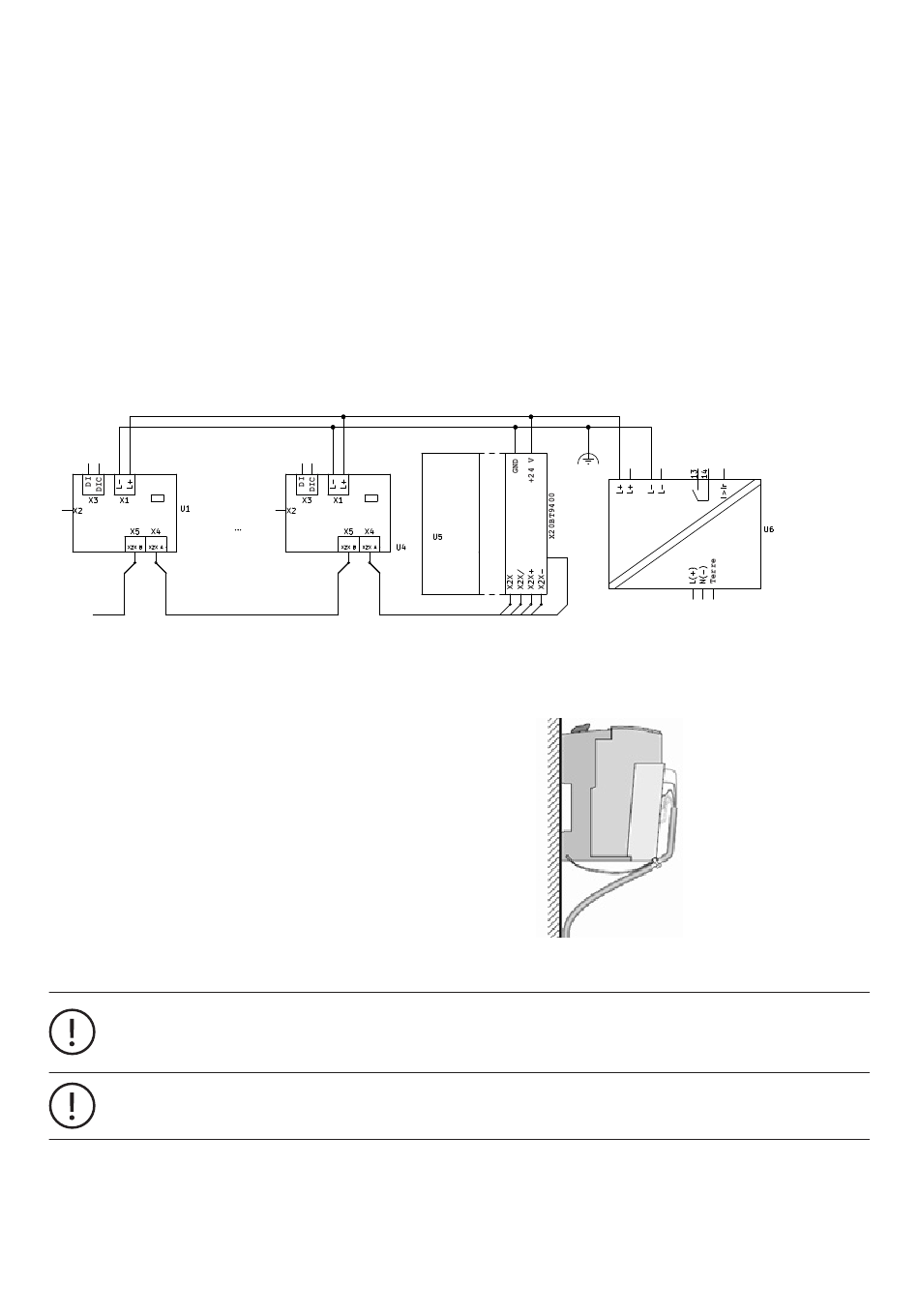

Le schéma suivant montre le concept de câblage général d'un système de modules SFM1. It se concentre uniquement sur
la partie bus de terrain.
CB/TEST
24 V CC
SFM1-A11.1
Câble RJ45 (blindé)
—
03 : Pour connecter le X20BT9400 au premier module SFM1, utilisez le câble prêt à l'emploi SFM-CAB-RJTB.1.
D'un côté, le SFM-CAB-RJTB dispose d'un serre-câble
verrouillé sur le bornier. Tous les câbles requis sont déjà
connectés au bornier X20. Des colliers de serrage sont
utilisés pour appuyer le blindage contre la plaque de mise
à la terre. L'autre côté du câble possède une prise RJ45 qui
peut être directement connectée au module SFM1.
Montez le bornier sur le module de bus.
Raccordez le blindage au raccordement à la terre du module
de bus prévu à l'aide de la cosse de câble, comme l'indique
la figure suivante
Seule l'interface de communication du module SFM1 est alimentée par l'alimentation fournie par le module
X20BT9400. Les contacteurs sont fournis via X1 du module SFM1. Reportez-vous au schéma de principe
ci-dessus pour plus de détails
Vérifiez les exemples de connexion du module X20BT9400 sur la manière d'alimenter le bus X2X.
Ajustez l'anneau SFM-CAB-RJTB prêt à l'emploi en fonction de vos besoins.
Pour le module SFM vers SFM, utilisez un câble RJ45 blindé. Pour plus de détails, reportez-vous au chapitre relatif aux données
techniques. Il n'est pas nécessaire de mettre fin au bus après le dernier module.
CB/TEST
24 V CC
B&R-PLC
SFM1-A11.1
RJ45
SFM-CAB-RJ45-X20TB.1
Blindage
7
CP-C.1
