5
NOVOLINK - MODULES DE FONCTION INTELLIGENT ET DE CAPTEUR POUR CONTACTEURS AF MANUEL
—
3. Description du système
3.1
Vue d'ensemble
Ce manuel décrit le module de fonction intelligent SFM1 et le module de capteur en option SCV10-40. Le SFM1 permet de
contrôler et de surveiller à distance les contacteurs AF via le bus X20 depuis un PLC B&R. Le module de capteur de tension
et de courant optionnel SCV10-40 peut être connecté au module SFM1 et fournit des fonctions pour la protection des
moteurs et des applications.

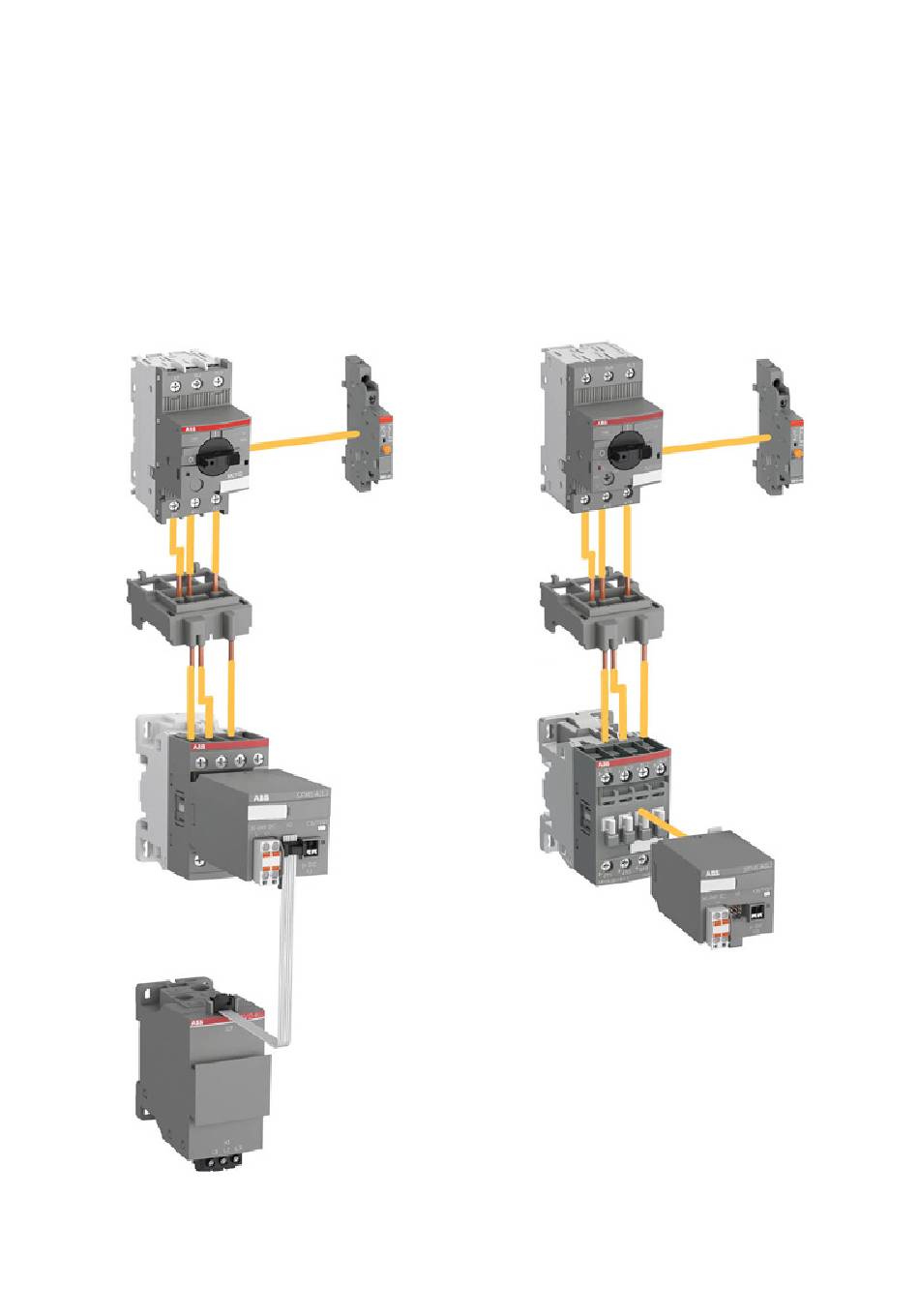

La figure ci-dessous montre les principaux composants et la manière dont ils peuvent être combinés pour des solutions
complètes de démarrage de moteur.
MS132
MO132
SK1
SK1
BEA
BEA
Contacteurs AF09...AF96
Contacteurs AF09...AF96
Module de fonction intelligent
Module de fonction intelligent
Module de capteur de courant et de tension intelligent
—
01 : Une solution complète est présentée sur la gauche, composée d'un démarreur en ligne direct (DOL) avec un MO132 comme dispositif
de protection contre les courts-circuits, un contacteur AF, SK1, un module de fonction intelligent (SFM) et un module de capteur de courant
et de tension intelligent (SCV) comprenant toutes les fonctions de protection du moteur. Sur la droite, une solution de base est présentée,
avec MS132 pour la protection du moteur et un module de fonction intelligent (SFM) pour la commande à distance.
