NOVOLINK - MODULES DE FONCTION INTELLIGENT ET DE CAPTEUR POUR CONTACTEURS AF MANUEL
5.2.3
Protection contre les déséquilibres de courant
La protection contre les déséquilibres de courant protège le moteur contre un déséquilibre de courant entre les différentes
phases. Le niveau de déclenchement du déséquilibre doit être ajusté avec précaution pour protéger les enroulements du moteur
contre la surchauffe. Respectez les règles ou directives fournies par le fabricant du moteur.
S'il est activé, le SFM déclenche le contacteur dès que le déséquilibre mesuré est supérieur au seuil de déclenchement configuré
pendant plus longtemps qu'un délai configurable.
Courant nominal le
l/le[%]
Tension nominale Ue
Type de réseau
l1, I2, I3
Fréquence nominale
Mesure du
courant et de
la tension
(SCV)
Désactiver / activer la protection
contre les déséquilibres de courant
—

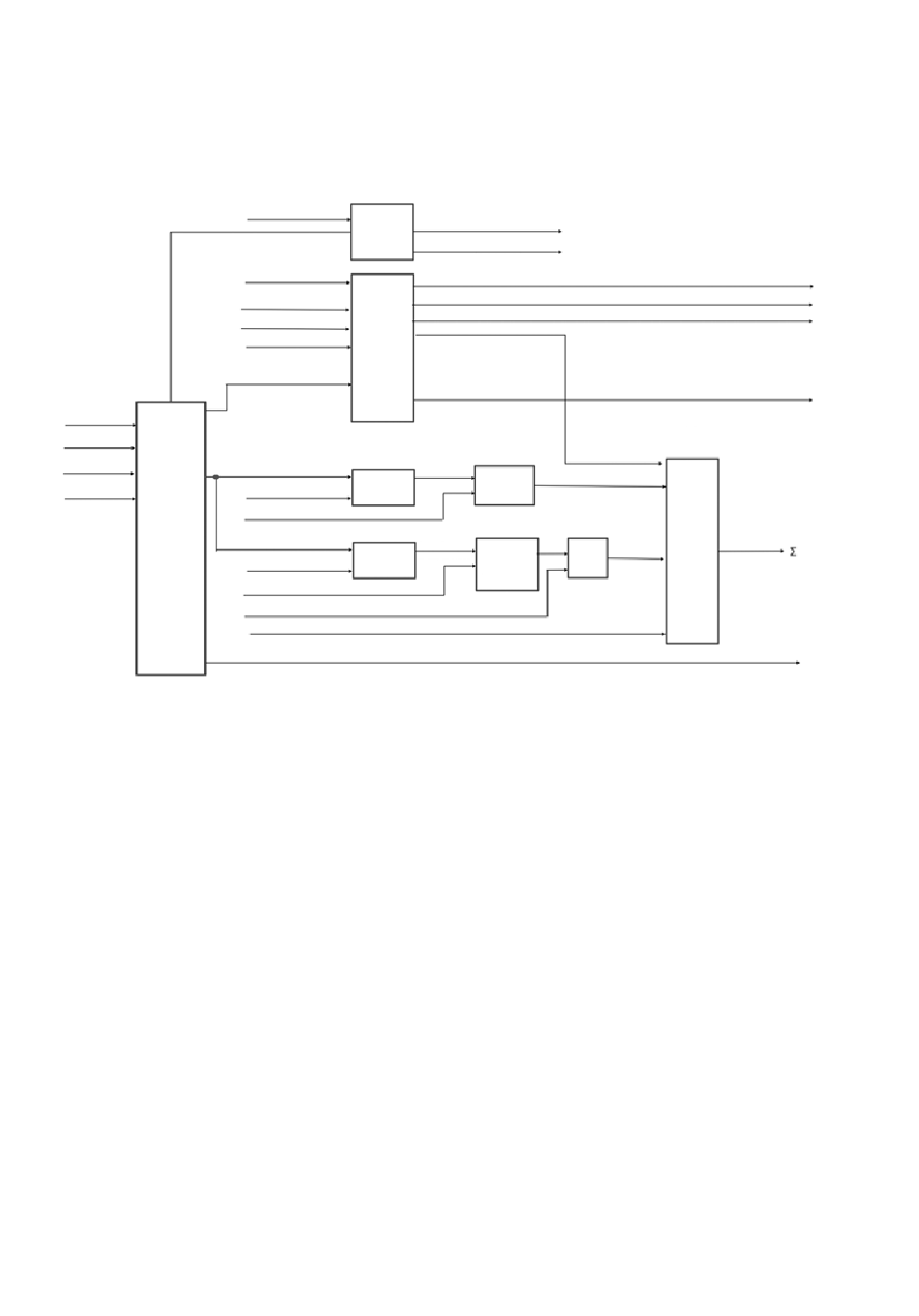

05 : Schéma de principe montrant le flux de signaux de la protection contre les surcharges thermiques ainsi que les valeurs de mesure basées sur
le courant et la tension. Les paramètres sont affichés en italique. Les valeurs mesurées disponibles sur le bus X2X sont indiquées en gras.
Paramètres associés :
•
Classe de déclenchement
•
Courant nominal I
e
•
Désactiver / activer la protection contre les surcharges
•
Mode de refroidissement du moteur
•
Temps de refroidissement du moteur
•
Seuil de redémarrage
•
Réinitialisation du défaut automatique
•
Configuration de déclenchement de perte de phase de courant
•
Retard de perte de phase de courant
•
Activer / désactiver la protection contre les déséquilibres de courant
•
Seuil de déclenchement du déséquilibre de courant
•
Retard du déséquilibre de courant
5.2.4
Surveillance de la séquence de phase
Cette fonction de surveillance peut être utilisée pour empêcher l'équipement connecté de tourner dans le mauvais sens.
La réaction à une séquence de phase incorrecte doit être programmée dans le PLC. Les informations de séquence de phase
ne sont pas disponibles en mode de fonctionnement monophasé.
Activer le module de capteur
Surveillance
SCV
Désactiver / activer
la surcharge
Marche / Arrêt
Mode de refroidissement
du moteur
Seuil de redémarrage [%]
Classe de déclenchement
Modèle
de moteur
thermique
Mode de refroidissement du moteur = seuil
Protection contre les
pertes de phase
Configuration de déclenchement
de perte de phase de courant
Marche / Arrêt
Retard de perte de phase de courant
Protection contre les
déséquilibres de phase
l1, I2, I3
Marche / Arrêt
Seuil de déclenchement du déséquilibre de courant
Retard du déséquilibre de courant
Activation de la réinitialisation du défaut automatique
Module de capteur manquant
Module de capteur prêt
(Données prêtes)
Déclenchement
PL lx
Perte de phase lx
T
on
Déséquilibre de
Déséquilibre
courant en %
de courant >
T
on
seuil de
déclenchement
Temps de refroidissement du moteur en cours
Temps de refroidissement
Temps de déclenchement
Charge thermique
Gestion des
déclenchements
Déclenche-
ment EOL
Déclenche-
ment PL
Déclenchement
du déséquilibre
de courant
Valeurs de surveillance basées
sur le courant / la tension
11
déclenchement
