6
NOVOLINK - MODULES DE FONCTION INTELLIGENT ET DE CAPTEUR POUR CONTACTEURS AF MANUEL
3.2
Codes de commande
Description du type
SFM-CAB-RJTB.1-500
SFM-CAB-S.1-50
SFM-CAB-S.1-25
SCV10-40.1
SFM1-A11.1
3.3
Module de fonction intelligent (SFM)
Le module de fonction intelligent SFM1 peut être enclenché sur les contacteurs AF09 – AF96 avec une tension de bobine 24 V.
Le module est équipé de deux interfaces X2X pour les connexions entrantes et sortantes. Le module et le contacteur sont
alimentés par 24 V CC qui sont fournis au module SFM1.
Une entrée binaire permet de récupérer un signal auxiliaire, par exemple à partir d'un dispositif de protection contre les
courts-circuits comme le MO132. Le signal auxiliaire peut être lu à partir du PLC et utilisé à diverses fins. Un module de
capteur peut être connecté en option au SFM1 via un câble plat.
Le contacteur AF est relié mécaniquement à un levier qui, à son tour, fournit un retour visuel de la position du contacteur
à l'avant du SFM. Le niveau permet également de faire fonctionner le contacteur à des fins d'essai. La LED d'état affiche l'état
de fonctionnement du SFM1 lui-même.
Le SFM est entièrement intégré au studio d'automatisation B&R, ce qui facilite l'utilisation du SFM/SCV. Le fichier HWX
permet de configurer les deux modules et de sélectionner les valeurs de processus à transmettre de manière cyclique entre
le SFM1 et le PLC. Les valeurs peuvent également être demandées comme non cycliques par le PLC.
Face avant
analogique
uC
Interface SFM
et alimentation
—

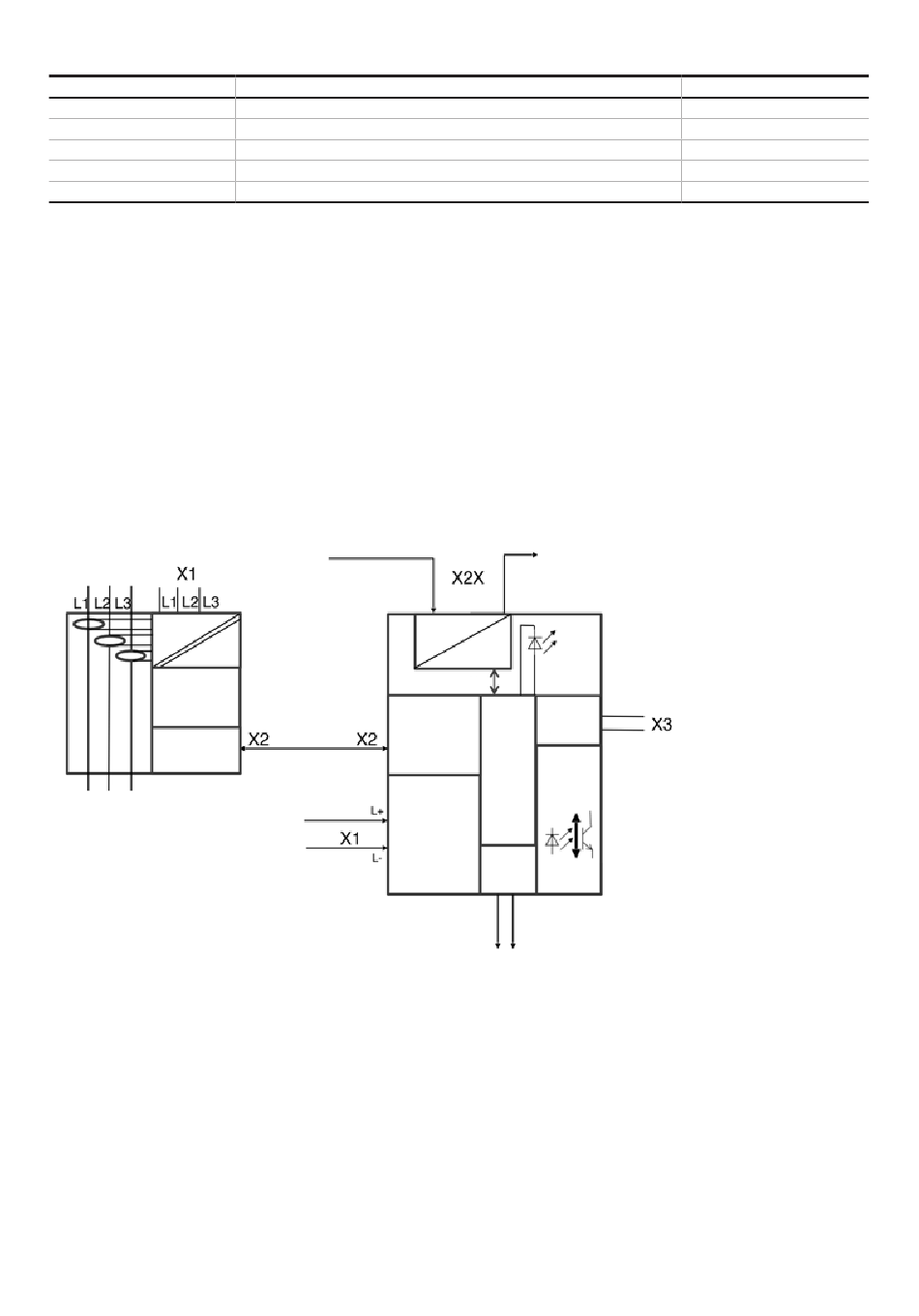

02 : Schéma de principe du SFM1 et du SCV. Les deux dispositifs sont connectés à une interface série pour échanger des données.
3.4
Module de capteur de courant et de tension intelligent (SCV)
Le SCV10-40 est un capteur intelligent permettant de mesurer la tension, le courant, la fréquence et d'autres grandeurs
physiques dérivées telles que cos phi, puissance réelle, etc. (voir la section 8.3 pour plus de détails).
Il est équipé de capteurs de courant traversants pour mesurer le courant dans les trois phases de la charge connectée. Il offre
également la possibilité de mesurer la tension ligne-ligne des trois phases jusqu'à 690 V CA. Un câble ruban connecte le SCV10
au module SFM1 et est également fourni à partir de là.
Le SCV10-40 offre une protection contre les surcharges thermiques conformément à la norme CEI/EN 60947 pour les moteurs
à induction de phase 1/3. Les paramètres pertinents tels que la classe de déclenchement et le courant nominal peuvent être
configurés à partir du PLC.
Description
Câble de connexion RJ45 – Bornier X20 de X20BT9400, 5 m
Câble de connexion SFM au capteur 0,5 m
Câble de connexion SFM au capteur 0,25 m
Courant – Capteur de tension
Module de fonction avancé avec X2X
Interface
SCV
Alimentation
24 V CC
Interface X2X
et alimenta-
tion
État
COM
Entrée
binaire
uC
Supervision
du levier
Commande
du contacteur
Code de commande
1SVM823000R0500
1SVM811000R0050
1SVM811000R0025
1SVM320010R0000
1SVM120012R0000
