NOVOLINK - MODULES DE FONCTION INTELLIGENT ET DE CAPTEUR POUR CONTACTEURS AF MANUEL
—
8. Applications et schémas de circuit d'échantillonnage
8.1

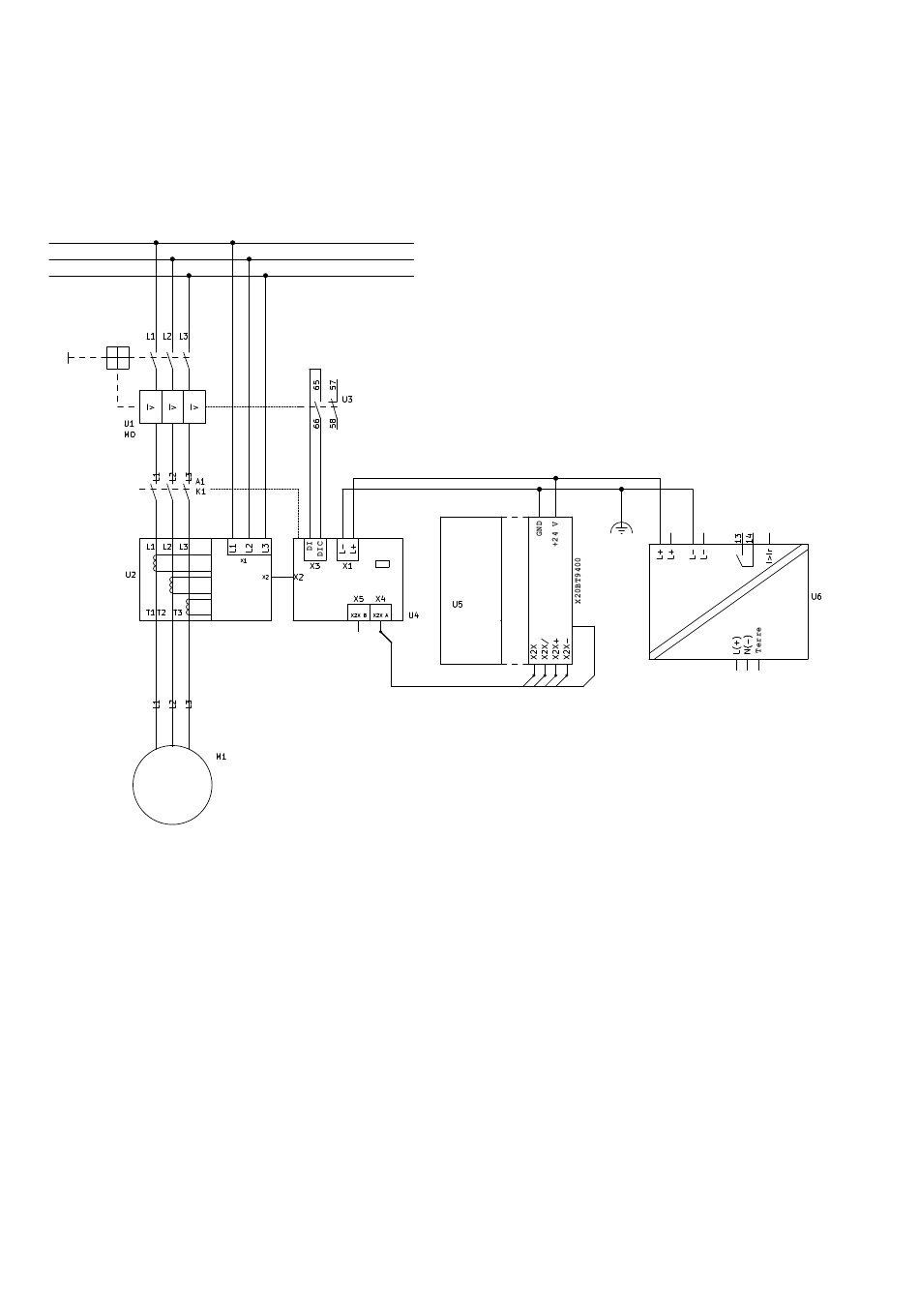

Application moteur triphasée avec SFM1 + SCV, contacteur AF et MOx
Cette application montre l'utilisation des modules SFM1 et SCF10 pour contrôler et protéger un moteur triphasé.
Définissez les paramètres de protection du moteur en fonction de la plaque signalétique du moteur.
K1 mécaniquement
relié à SFM1
SCV10-40.1
Moteur
—
08 : Démarreur direct en ligne avec mesure de tension / courant et protection contre les courts-circuits avec MO1xx.
SK1-11
CB/TEST
24 V CC
B&R-PLC
SFM1-A11.1
RJ45
SFM-CAB-RJ45-X20TB.1
Blindage
21
CP-C.1
