NOVOLINK - MODULES DE FONCTION INTELLIGENT ET DE CAPTEUR POUR CONTACTEURS AF MANUEL
8.3
Charges bipolaires avec SFM1, contacteur AF et MCB
Cette application montre l'utilisation des modules SFM1 et SCV10 pour contrôler et protéger une charge monophasée.
Définissez le paramètre de protection lié à la charge en fonction des besoins de l'application. Désactivez la protection contre
les pertes de phase et régler le paramètre « Type de réseau » sur le mode 1 phase. Il est également possible d'utiliser un
MO13x ou toute autre solution de protection contre les courts-circuits pour la protection contre les courts-circuits.
Le raccordement de tension et de courant du SCV10 doit être connecté à la même phase (ici L1 illustré)
pour garantir un fonctionnement correct.
K1 mécaniquement
relié à SFM1
Charge 2
pôles
—

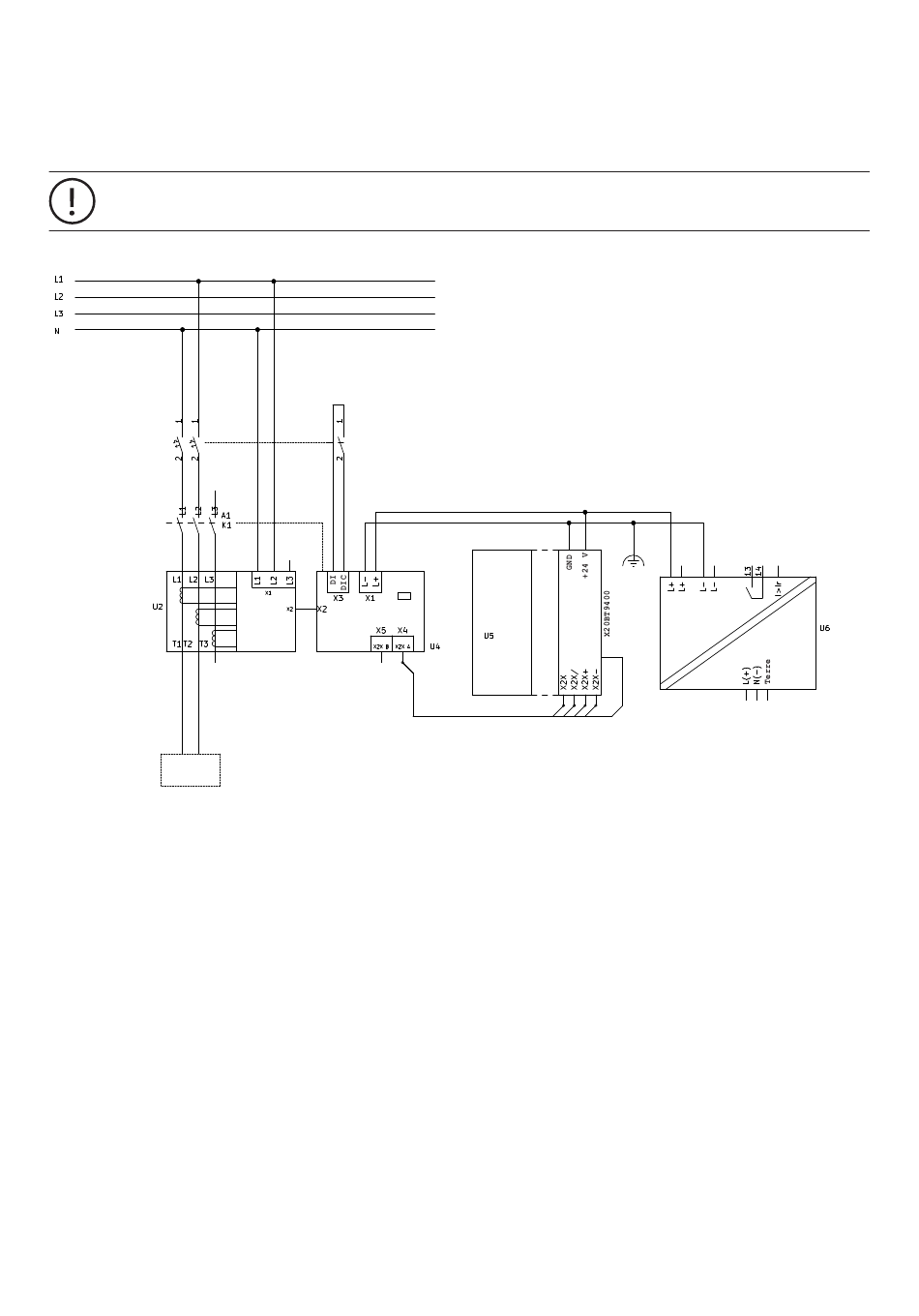

10 : Schéma de principe pour une charge bipolaire.
CB/TEST
24 V CC
SCV10-40.1
SFM1-A11.1
RJ45
SFM-CAB-RJ45-X20TB.1
B&R-PLC
Blindage
23
CP-C.1
